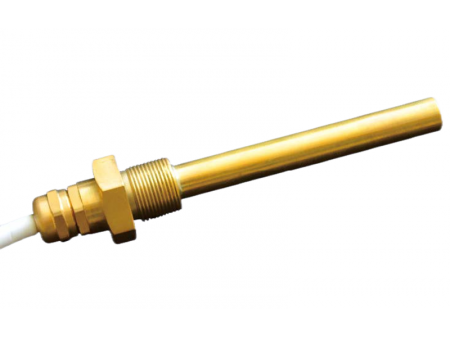

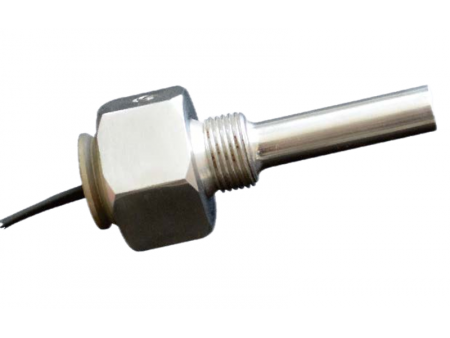

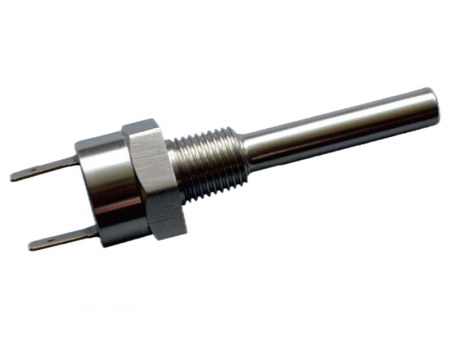

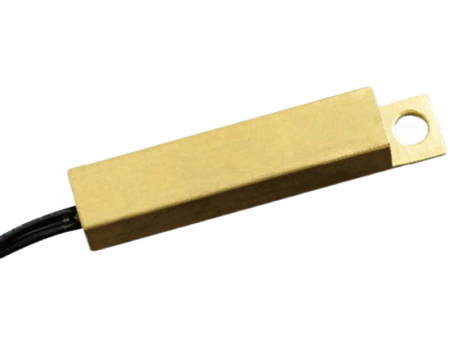

Interruptor de Temperatura Série 5.1TS

Solicite uma cotação

Sobre nós: http://solution-sensor.com.br/3-5-ts-series-temperature-switches.html

O interruptor de temperatura é um avançado interruptor de temperatura de lâmina magnética projetado para monitoramento e controle preciso da temperatura em equipamentos mecânicos e elétricos, automóveis, embarcações marítimas e muito mais. Ideal para fornecer proteção confiável contra condições de superaquecimento e super-resfriamento, pode ser instalado de forma eficaz em ambientes líquidos, pastosos, fluidos e gasosos.

Operando com base no princípio de que materiais magnéticos sofrem uma transição de fase próxima ao seu ponto de Curie (Tc), o interruptor aciona com precisão um contato de lâmina para abrir ou fechar circuitos elétricos em pontos de temperatura predefinidos. Ele oferece confiabilidade excepcional, desempenho estável, longa vida útil, resistência a vibrações, proteção contra umidade, vedação à prova d'água e características à prova de explosão, atendendo totalmente aos padrões da UE RoHS.

Características

Sensibilidade térmica excepcional com precisão de ±1 ℃
Mínima variação de temperatura durante operações repetidas de comutação
Contatos selados dentro de um tubo de vidro para maior segurança contra explosões
Design compacto que facilita a integração em equipamentos
Certificações de qualidade, incluindo "CQC" e EX, garantindo confiabilidade
Estabilidade auto-sustentável confiável em temperaturas elevadas
Projetado para operação contínua em temperaturas de até 130℃
Excelente resistência a vibrações e impactos mecânicos
Simplifica circuitos lógicos ao eliminar relés de retenção externos ou relés de vedação

Aplicações

Gerenciamento térmico eficiente em sistemas de ventilação elétrica, controles de aquecimento, medidas anti-congelamento, unidades de ar-condicionado e dispositivos de alerta de baixa temperatura do motor.
Regulação confiável da temperatura em sistemas de refrigeração, como geladeiras, freezers, máquinas de venda automática e equipamentos de alarme de temperatura crítica.
Monitoramento térmico e prevenção de superaquecimento em caldeiras, equipamentos de aquecimento, aquecedores anti-congelamento (como ar-condicionados e caixas frigoríficas), máquinas industriais e aplicações com carcaça metálica.
Amplamente aplicável a qualquer equipamento industrial ou comercial que exija maior segurança, confiabilidade e desempenho funcional por meio do controle preciso da temperatura.

Especificações Técnicas

Modelo	TSB-15-4L	TSM-3.5-4H	TSB-105-5L
Modo de Contato	SPST abre com aumento de temperatura (Modelo de interrupção)	SPST fecha com aumento de temperatura (Modelo de acionamento)	SPDT (Modelo de troca)
Valor de Configuração de Temperatura*	15℃ desliga, 11℃ liga	3.5℃ desliga, 7.5℃ liga	105℃ desliga, 100℃ liga
Tolerância da Configuração	±1℃, ±2℃	±1℃, ±2℃	±1℃, ±2℃
Histerese de Temperatura	Máx. 4℃	Máx. 4℃	Máx. 4℃
Potência Nominal	70VA	70VA	70VA
Tensão de Comutação	250VAC	250VAC	250VAC
Corrente de Transporte (máx.)	1.0A	1.0A	1.0A
Corrente de Comutação (máx.)	0.7A	0.7A	0.7A
Pressão de Operação	2.0 M Pa ou mais	2.0 M Pa ou mais	2.0 M Pa ou mais
Tempo de Resposta Térmica	45s	45s	45s
Material da Carcaça	Brass ou SUS304	Brass ou SUS304	Brass ou SUS304
Rosca de Montagem	M16×1.0 ou 3/8"NPT

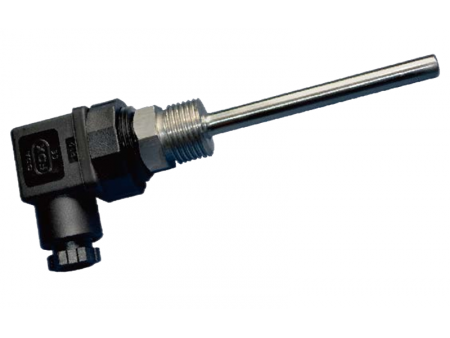

Cabo e Terminal Elétrico**	Fio livre AWG22, UL1430 de 300mm ou conforme exigência do cliente, como conector M8
Classe de Proteção	IP65	IP65	IP65
Certificação	CQC, EX,CE	CQC,EX,CE	CQC,EX,CE

* O ponto de ajuste de temperatura é personalizado de acordo com os requisitos do cliente.
**O tipo e a especificação do cabo são selecionáveis com base nas necessidades da aplicação.
