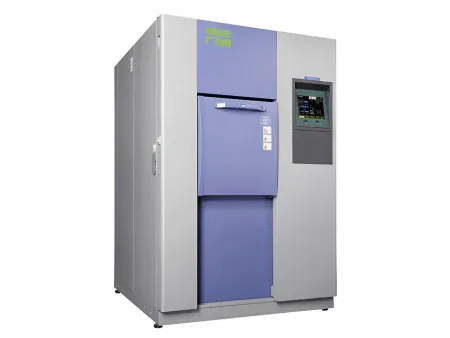

Série TSG Câmara de teste de choque térmico de três zonas

Solicite uma cotação

WebSite: http://testchamber-br.com/5-2-three-zone-thermal-shock-test-chamber.html

Câmara com zonas quentes, ambientes e frias para testes de confiabilidade do produto, transferindo rapidamente mudanças extremas de temperatura

Uma câmara de choque térmico de três zonas utiliza seções separadas quentes, ambientes e frias para expor os produtos a mudanças extremas de temperatura em segundos. Ao contrário dos projetos em que as amostras se movem entre as câmaras, este sistema de teste de choque térmico mantém o produto fixo no lugar enquanto o fluxo de ar muda automaticamente, reduzindo a vibração e garantindo medições mais precisas. A câmara pode operar nos modos de duas e três zonas, dependendo dos requisitos do teste.

Aplicações típicas desse modelo de câmara climática

Teste de alta temperatura
Teste de baixa temperatura
Ciclo de temperatura controlada
Teste de choque térmico

Configuração padrão

1 porta oval para cabo com dimensões de 25×100 mm, com tampa e tampão de borracha macia cinza
Hodômetro

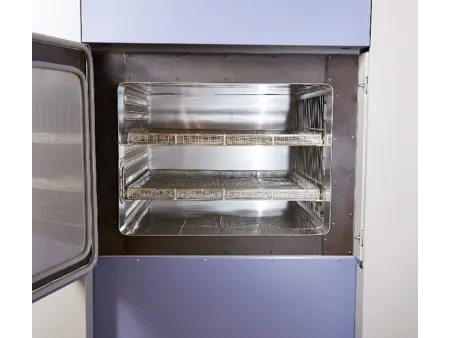

2 conjuntos de cestas para amostras
6 rodas giratórias
4 pés niveladores
1 terminal de controle de energia de amostra
1 acesso de comunicação RS-485
1 acesso Ethernet RJ-45
Acesso USB

Características

A câmara utiliza um design fixo de três zonas com amortecedores pneumáticos que alternam automaticamente o fluxo de ar. Esta configuração suporta os modos de teste de duas e três zonas, dependendo do protocolo necessário.
As amostras permanecem numa única posição durante todo o ciclo de teste. Ao evitar o movimento, o sistema de teste de choque térmico reduz a vibração e a interferência, resultando em dados mais consistentes e fiáveis.
Uma grande porta frontal com abertura e fecho pneumáticos torna mais seguro e fácil carregar ou remover os itens de teste.

Parâmetros técnicos

Modelo				Tipo 55				Tipo 55s		Tipo H	Tipo S			Tipo L
Modelo				TSG2055W	TSG3055W	TSG5055W	TSG10055W	TSG3055WS	TSG5055WS	TSG-71H-W	TSG-71S-A/W	TSG-101S-W	TSG-201S-W	TSG-71L-A	TSG-101L-A
Volume da câmara (L)				200	300	500	970	300	500	70	70	100	200	70	100
Sistema de testagem				Comutação pneumática do amortecedor de 2 ou 3 zonas
Performance	Zona de alta temperatura	Limite superior de pré-aquecimento		200℃
	Zona de alta temperatura	Taxa de aumento de temperatura		60℃→ 200℃≤20min						Temperatura ambiente→ 200℃≤15min
	Zona de baixa temperatura	Limite inferior de pré-resfriamento		-78℃						﹣77℃	﹣75℃
	Área de testagem	Desvio de temperatura		±2℃						±2℃ (≤ 150℃) ±3℃ (＞ 150℃)
		Faixa de exposição à temperatura		Alta temperatura: ( 60~ 150) ℃ Baixa temperatura: (-55~-10) ℃						Alta temperatura: ( 60~ 200) ℃ Baixa temperatura: (-70~0) ℃				Alta temperatura: ( 60~ 200) ℃ Baixa temperatura: (-65~-0) ℃
		Tempo de recuperação da temperatura		≤5min				≤5min		≤5min	≤5min		≤10min	≤5min
		Peso da amostra*		10kg	7.5kg	12.5kg	12.5kg	7.5kg	10kg	3.5kg	5kg	5kg	20kg	2.5kg	2.5kg
Dimensões internas (mm)			L	650	970	970	970	970	970	410	410	650	650	410	650
			A	460	460	780	1000	460	780	460	460	460	460	460	460
			P	670	670	670	1000	670	670	370	370	370	670	370	370
Dimensões externas (sem saliência) (mm)			L	1710	2030	2030	2030	2030	2030	1310	1310	1550	1550	1310	1550
			A	1935	1935	2256	2475	1935	2256	1950	1950	1950	1950	1950	1950
			P	1845	1845	1845	2090	1845	1845	1830	1530	1530	1830	1530	1530
Potêncial nominal (kW)				39	39	50	55	50	55	43	35	35	49	26	26

Os dados de desempenho para modelos resfriados a ar baseiam-se em uma temperatura ambiente de 25 °C e umidade relativa de até 85%, medidos com a câmara vazia. Para modelos resfriados a água, o desempenho é especificado com temperatura ambiente entre 15 °C e 35 °C, umidade relativa ≤85% e temperatura da água de resfriamento ≤ 28 °C, também medidos sem nenhuma amostra dentro da câmara.

*As amostras de teste são ICs encapsulados em plástico distribuídos uniformemente em duas cestas de amostras. Para obter detalhes sobre as condições de recuperação da temperatura, entre em contato com seu representante de vendas.
