Motor de pistão axial de deslocamento fixo para circuito fechado

Solicite uma cotação

Sobre nós: http://hydraulicsystem-br.com/1-2-2-fixed-displacement-motor.html

O motor de deslocamento fixo HL-A2FM foi desenvolvido para sistemas de acionamento hidráulico, oferecendo alto torque, eficiência excepcional e resposta dinâmica rápida. Projetado para máquinas pesadas, esse motor garante potência e estabilidade confiáveis em aplicações exigentes.

Deslocamento 10-200 cm³/rev
Pressão nominal 400 bar
Pressão máxima permitida 450 bar

Dados técnicos

Tamanho

Deslocamento
(cm³/rev)

Velocidade máxima (rpm)

n_nom

N_max

Vazão máx.
(L/min)

Torque (Nm)

Δp=350 bar

Δp=400 bar

Detalhes

10.3

8000

8800

Deslocamento geométrico		V_g	cm³/rev	10.3
Velocidade máxima de rotação		n_nom	rpm	8000
Velocidade máxima de rotação		n_máx	rpm	8800
Fluxo de entrada em n_nom e V_g		q_v	L/min	82
Torque a V_g	Δp=350 bar	T	Nm	57
Torque a V_g	Δp=400 bar	T	Nm	66
Rigidez rotacional		c	kNm/rad	0.92
Momento de inércia do grupo rotativo		J_GR	kgm²	0.0004
Aceleração angular máxima		α	rad/s²	5000
Volume da caixa		V	L	0.17
Peso (aprox.)		m	kg	5.4

8000

Deslocamento geométrico		V_g	cm³/rev	12
Velocidade máxima de rotação		n_nom	rpm	8000
Velocidade máxima de rotação		n_máx	rpm	8000
Fluxo de entrada em n_nom e V_g		q_v	L/min	96
Torque a V_g	Δp=350 bar	T	Nm	67
Torque a V_g	Δp=400 bar	T	Nm	76
Rigidez rotacional		c	kNm/rad	1.25
Momento de inércia do grupo rotativo		J_GR	kgm²	0.0004
Aceleração angular máxima		α	rad/s²	5000
Volume da caixa		V	L	0.17
Peso (aprox.)		m	kg	5.4

8000

102

Deslocamento geométrico		V_g	cm³/rev	16
Velocidade máxima de rotação		n_nom	rpm	8000
Velocidade máxima de rotação		n_máx	rpm	8000
Fluxo de entrada em n_nom e V_g		q_v	L/min	128
Torque a V_g	Δp=350 bar	T	Nm	89
Torque a V_g	Δp=400 bar	T	Nm	102
Rigidez rotacional		c	kNm/rad	1.59
Momento de inércia do grupo rotativo		J_GR	kgm²	0.0004
Aceleração angular máxima		α	rad/s²	5000
Volume da caixa		V	L	0.17
Peso (aprox.)		m	kg	5.4

22.9

6300

6900

128

146

Deslocamento geométrico		V_g	cm³/rev	22.9
Velocidade máxima de rotação		n_nom	rpm	6300
Velocidade máxima de rotação		n_máx	rpm	6900
Fluxo de entrada em n_nom e V_g		q_v	L/min	144
Torque a V_g	Δp=350 bar	T	Nm	128
Torque a V_g	Δp=400 bar	T	Nm	146
Rigidez rotacional		c	kNm/rad	2.56
Momento de inércia do grupo rotativo		J_GR	kgm²	0.0012
Aceleração angular máxima		α	rad/s²	6500
Volume da caixa		V	L	0.2
Peso (aprox.)		m	kg	9.5

28.1

6300

6900

157

179

Deslocamento geométrico		V_g	cm³/rev	28.1
Velocidade máxima de rotação		n_nom	rpm	6300
Velocidade máxima de rotação		n_máx	rpm	6900
Fluxo de entrada em n_nom e V_g		q_v	L/min	177
Torque a V_g	Δp=350 bar	T	Nm	157
Torque a V_g	Δp=400 bar	T	Nm	179
Rigidez rotacional		c	kNm/rad	2.93
Momento de inércia do grupo rotativo		J_GR	kgm²	0.0012
Aceleração angular máxima		α	rad/s²	6500
Volume da caixa		V	L	0.2
Peso (aprox.)		m	kg	9.5

6300

6900

178

204

Deslocamento geométrico		V_g	cm³/rev	32
Velocidade máxima de rotação		n_nom	rpm	6300
Velocidade máxima de rotação		n_máx	rpm	6900
Fluxo de entrada em n_nom e V_g		q_v	L/min	202
Torque a V_g	Δp=350 bar	T	Nm	178
Torque a V_g	Δp=400 bar	T	Nm	204
Rigidez rotacional		c	kNm/rad	3.12
Momento de inércia do grupo rotativo		J_GR	kgm²	0.0012
Aceleração angular máxima		α	rad/s²	6500
Volume da caixa		V	L	0.2
Peso (aprox.)		m	kg	9.5

45.6

5600

6200

254

290

Deslocamento geométrico		V_g	cm³/rev	45.6
Velocidade máxima de rotação		n_nom	rpm	5600
Velocidade máxima de rotação		n_máx	rpm	6200
Fluxo de entrada em n_nom e V_g		q_v	L/min	255
Torque a V_g	Δp=350 bar	T	Nm	254
Torque a V_g	Δp=400 bar	T	Nm	290
Rigidez rotacional		c	kNm/rad	4.18
Momento de inércia do grupo rotativo		J_GR	kgm²	0.0024
Aceleração angular máxima		α	rad/s²	14600
Volume da caixa		V	L	0.33
Peso (aprox.)		m	kg	13.5

56.1

5000

5500

351

401

Deslocamento geométrico		V_g	cm³/rev	56.1
Velocidade máxima de rotação		n_nom	rpm	5000
Velocidade máxima de rotação		n_máx	rpm	5500
Fluxo de entrada em n_nom e V_g		q_v	L/min	281
Torque a V_g	Δp=350 bar	T	Nm	351
Torque a V_g	Δp=400 bar	T	Nm	401
Rigidez rotacional		c	kNm/rad	5.94
Momento de inércia do grupo rotativo		J_GR	kgm²	0.0042
Aceleração angular máxima		α	rad/s²	7500
Volume da caixa		V	L	0.45
Peso (aprox.)		m	kg	18

5000

5500

448

512

Deslocamento geométrico		V_g	cm³/rev	63
Velocidade máxima de rotação		n_nom	rpm	5000
Velocidade máxima de rotação		n_máx	rpm	5500
Fluxo de entrada em n_nom e V_g		q_v	L/min	315
Torque a V_g	Δp=350 bar	T	Nm	448
Torque a V_g	Δp=400 bar	T	Nm	512
Rigidez rotacional		c	kNm/rad	6.25
Momento de inércia do grupo rotativo		J_GR	kgm²	0.0042
Aceleração angular máxima		α	rad/s²	7500
Volume da caixa		V	L	0.45
Peso (aprox.)		m	kg	18

80.4

4500

5000

501

573

Deslocamento geométrico		V_g	cm³/rev	80.4
Velocidade máxima de rotação		n_nom	rpm	4500
Velocidade máxima de rotação		n_máx	rpm	5000
Fluxo de entrada em n_nom e V_g		q_v	L/min	362
Torque a V_g	Δp=350 bar	T	Nm	501
Torque a V_g	Δp=400 bar	T	Nm	573
Rigidez rotacional		c	kNm/rad	8.73
Momento de inércia do grupo rotativo		J_GR	kgm²	0.0072
Aceleração angular máxima		α	rad/s²	6000
Volume da caixa		V	L	0.55
Peso (aprox.)		m	kg	23

4500

5000

594

679

Deslocamento geométrico		V_g	cm³/rev	90
Velocidade máxima de rotação		n_nom	rpm	4500
Velocidade máxima de rotação		n_máx	rpm	5000
Fluxo de entrada em n_nom e V_g		q_v	L/min	405
Torque a V_g	Δp=350 bar	T	Nm	594
Torque a V_g	Δp=400 bar	T	Nm	679
Rigidez rotacional		c	kNm/rad	9.14
Momento de inércia do grupo rotativo		J_GR	kgm²	0.0072
Aceleração angular máxima		α	rad/s²	6000
Volume da caixa		V	L	0.55
Peso (aprox.)		m	kg	23

107

106.7

4000

4400

696

796

Deslocamento geométrico		V_g	cm³/rev	106.7
Velocidade máxima de rotação		n_nom	rpm	4000
Velocidade máxima de rotação		n_máx	rpm	4400
Fluxo de entrada em n_nom e V_g		q_v	L/min	427
Torque a V_g	Δp=350 bar	T	Nm	696
Torque a V_g	Δp=400 bar	T	Nm	796
Rigidez rotacional		c	kNm/rad	11.2
Momento de inércia do grupo rotativo		J_GR	kgm²	0.0116
Aceleração angular máxima		α	rad/s²	4500
Volume da caixa		V	L	0.8
Peso (aprox.)		m	kg	32

125

4000

4400

893

1021

Deslocamento geométrico		V_g	cm³/rev	125
Velocidade máxima de rotação		n_nom	rpm	4000
Velocidade máxima de rotação		n_máx	rpm	4400
Fluxo de entrada em n_nom e V_g		q_v	L/min	500
Torque a V_g	Δp=350 bar	T	Nm	893
Torque a V_g	Δp=400 bar	T	Nm	1021
Rigidez rotacional		c	kNm/rad	11.9
Momento de inércia do grupo rotativo		J_GR	kgm²	0.0116
Aceleração angular máxima		α	rad/s²	4500
Volume da caixa		V	L	0.8
Peso (aprox.)		m	kg	32

160

160.4

3600

4000

1003

1146

Deslocamento geométrico		V_g	cm³/rev	160.4
Velocidade máxima de rotação		n_nom	rpm	3600
Velocidade máxima de rotação		n_máx	rpm	4000
Fluxo de entrada em n_nom e V_g		q_v	L/min	577
Torque a V_g	Δp=350 bar	T	Nm	1003
Torque a V_g	Δp=400 bar	T	Nm	1146
Rigidez rotacional		c	kNm/rad	17.4
Momento de inércia do grupo rotativo		J_GR	kgm²	0.022
Aceleração angular máxima		α	rad/s²	3500
Volume da caixa		V	L	1.1
Peso (aprox.)		m	kg	45

180

3600

4000

1114

1273

Deslocamento geométrico		V_g	cm³/rev	180
Velocidade máxima de rotação		n_nom	rpm	3600
Velocidade máxima de rotação		n_máx	rpm	4000
Fluxo de entrada em n_nom e V_g		q_v	L/min	648
Torque a V_g	Δp=350 bar	T	Nm	1114
Torque a V_g	Δp=400 bar	T	Nm	1273
Rigidez rotacional		c	kNm/rad	18.2
Momento de inércia do grupo rotativo		J_GR	kgm²	0.022
Aceleração angular máxima		α	rad/s²	3500
Volume da caixa		V	L	1.1
Peso (aprox.)		m	kg	45

200

2750

3000

313

357

Deslocamento geométrico		V_g	cm³/rev	200
Velocidade máxima de rotação		n_nom	rpm	2750
Velocidade máxima de rotação		n_máx	rpm	3000
Fluxo de entrada em n_nom e V_g		q_v	L/min	550
Torque a V_g	Δp=350 bar	T	Nm	313
Torque a V_g	Δp=400 bar	T	Nm	357
Rigidez rotacional		c	kNm/rad	57.3
Momento de inércia do grupo rotativo		J_GR	kgm²	0.0353
Aceleração angular máxima		α	rad/s²	11000
Volume da caixa		V	L	2.7
Peso (aprox.)		m	kg	66

Tamanho	Deslocamento (cm³/rev)	Velocidade máxima (rpm)		Vazão máx. (L/min)	Torque(Nm)
Tamanho	Deslocamento (cm³/rev)	n_nom	n_máx	Vazão máx. (L/min)	Δp=350 bar	Δp=400 bar
10	10.3	8000	8800	57	66
12	12	8000	8000	67	76
16	16	8000	8000	89	102
23	22.9	6300	6900	128	146
28	28.1	6300	6900	157	179
32	32	6300	6900	178	204
45	45.6	5600	6200	254	290
56	56.1	5000	5500	351	401
63	63	5000	5500	448	512
80	80.4	4500	5000	501	573
90	90	4500	5000	594	679
107	106.7	4000	4400	696	796
125	125	4000	4400	893	1021
160	160.4	3600	4000	1003	1146
180	180	3600	4000	1114	1273
200	200	2750	3000	313	357

Características

Controle de velocidade proporcional A velocidade de saída é diretamente proporcional ao fluxo de entrada e inversamente proporcional ao deslocamento, garantindo uma operação precisa.
Adaptabilidade de torque O torque de acionamento aumenta à medida que a diferença de pressão entre os lados de alta e baixa pressão do motor aumenta, proporcionando um desempenho potente.
Design compacto e eficiente Apresenta uma alta relação potência/peso e eficiência volumétrica otimizada, o que o torna ideal para sistemas com restrições de espaço.
Design de pistão axial integrado Construído com um pistão cônico de peça única com um anel de pistão, aumentando a durabilidade e a eficiência.

Aplicações

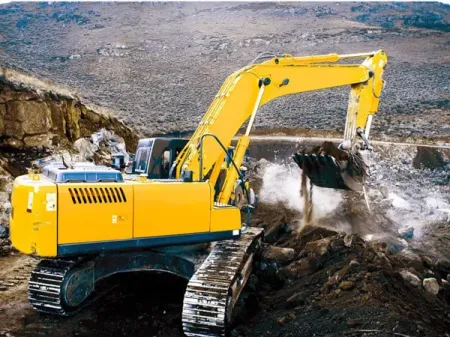

Maquinário de construção

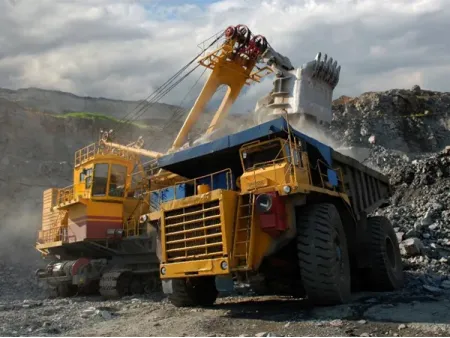

Equipamentos para mineração e pedreiras

Maquinário de agricultura

Esse motor de pistão axial foi projetado para fornecer a potência, o controle e a eficiência que o seu sistema exige. Entre em contato conosco hoje mesmo para explorar a melhor solução para as suas necessidades.
