Capacitor eletrolítico para partida de motor AC, MKP-F

Solicite uma cotação

Sobre nós: http://product-hydraulic.com.br/1-1-single-acting-hydraulic-power-unit.html

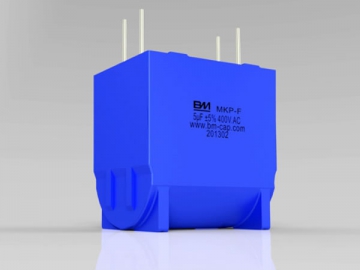

O capacitor eletrolítico AC MKP-F é encapsulado com uma resina epóxi retardadora de chama e ligações de terminais de fio de cobre estanhado ou somente fio de cobre AWG. Este capacitor de polipropileno metalizado tem estrutura não indutiva e carcaça de plástico.

Este capacitor industrial tem como característica o tamanho pequeno, ESL baixo e instalação fácil. Para uma melhor reparação, o nosso capacitor eletrolítico AC pode ser combinado com o reator elétrico e usado como capacitor uniforme LC em equipamentos eletrônicos de potência, com fonte de alimentação comutada, chapeamento do fornecimento de energia, inversor de energia, UPS, etc.

Diagrama do circuito típico do capacitor eletrolítico para partida de motor AC

(1) C1: Capacitor eletrolítico AC

Parâmetros do capacitor eletrolítico para partida de motor AC

Padrão de referência		GB/T 17702, IEC 61071
Categoria climática		40/85/21
Tensão nominal		250VAC-1,000CA
Capacitância nominal		1.0μF -30μF
Tolerância de capacidade		±5%(J), ±10%(K)
Tensão de ensaio	Entre os terminais	1.5×Un(VDC)/60S
Resistência de isolamento		≥5,000S(100VDC,60S)
Tempo de súbida do impulso(dv/dt)		≥60V/μS

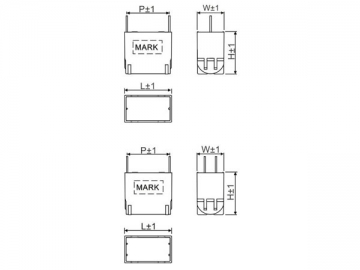

Dimensões padrão do capacitor eletrolítico para partida de motor AC

(Unidade: mm)
Tensão nominal	Capacitância nominal	C	L	A	P
250CA	8μF	42	24	38	31
	10μF	42	24	38	31
	15μF	42	27	41	38
	20μF	58	25	38	52.5
400VAC	6μF	46	23.5	38	42
	10μF	58	25	38	52.5
	15μF	58	30	45	52.5
	20μF	58	35	50	52.5
	30μF	58	35	50	52.5
690CA	4μF	58	30	45	52.5
	5μF	58	35	50	52.5
	8μF	58	43	56	52.5
