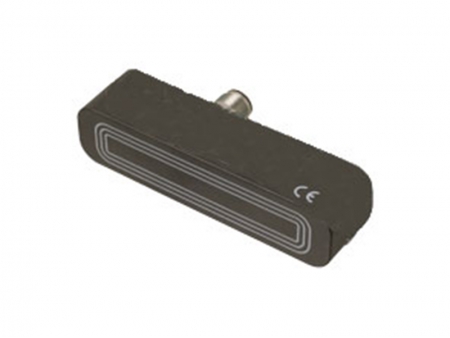

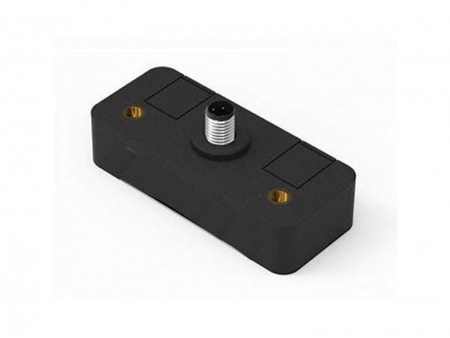

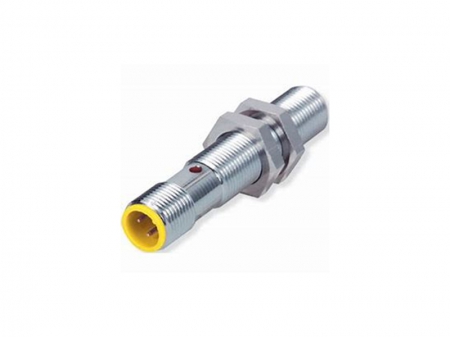

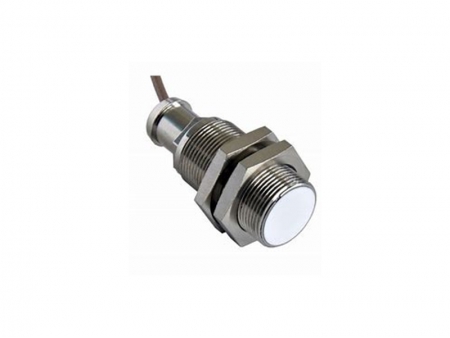

Sensor magnético de comando variável, série MVPS
O sensor de posição variável magnético da série MVPS é um sensor de posicionamento indutivo otimizado para uma detecção de posição contínua e de alta precisão. Com base na avaliação de alta precisão de vários sistemas de bobina, o sistema de codificação de posição é uma combinação de tecnologia de sensor indutivo testada e comprovada e tecnologia inovadora de microcontrolador.
O design compacto e robusto do sensor magnético de posição variável permite uma detecção de posição sem contato e, portanto, sem desgaste, em comprimentos de medição de 80 mm, 40 mm e 120 mm. O sensor possui compensação de temperatura integrada e também é ideal para ambientes difíceis e tarefas críticas de posicionamento, fornecendo um sinal de corrente e tensão nas saídas, que é proporcional à posição do elemento atenuador.
Devido ao princípio indutivo de operação, não são necessários ferrites ou ímãs como contrapartida, o atuador pode ser feito de qualquer metal.
- Parametrização e diagnóstico via IO-Link
- Faixa de medição de 0 a 40 mm ou conforme a necessidade do cliente (como 80 mm e 120 mm)
- Saída analógica de corrente ou tensão
- Saídas push-pull
- Alta resolução e precisão
- Desvio mínimo de temperatura
- Sem contato, baixa sensibilidade à interferência
O sensor de posição é usado para detectar a posição de um alvo metálico (ativador) montado ou usinado na peça móvel da aplicação. Não há contato entre o sensor de posição e a peça móvel, o que proporciona excelente confiabilidade a longo prazo em ambientes adversos, incluindo altas/baixas temperaturas e choque térmico, vibração, choque, poeira, sujeira, névoa salina e pressão.
- Monitoramento dos pedais do freio e do acelerador
- Posições dos pedais do limpador Ride-on
- Posições do pedal do piano digital
- Movimento posicional de caixas de câmbio
- Posições de braços mecânicos
- Aceleradores de esportes motorizados
- Simuladores de movimento
- Sistemas de freio fora de estrada
- Sistemas de alavanca ARB para medir a posição da barra estabilizadora
- Posição do filamento da impressora 3D
Especificações gerais | |
Função do elemento de comutação | Saída de corrente ou tensão analógica, 2 saídas de comutação programáveis |
Distância do objeto | 0.5-3 mm, recomendado: 1.5 mm |
Faixa de medição | 0-40 mm |
Faixa de linearidade | 1-39 mm |
Classificações nominais | |
Tensão operacional | 24VDC |
Proteção | Proteção contra polaridade reversa |
Erro de linearidade | dentro da faixa de medição: ±0,8 mm dentro da faixa de linearidade: ±0,4 mm |
Precisão de repetição | ±0.1 mm |
Resolução | 50 μm |
Desvio de temperatura | ±0.5 mm (-25℃ to 70℃) |
Corrente de alimentação sem carga | ≤40 mA |
Indicador de tensão de operação | LED verde |
Interface | |
Tipo de interface | 1O-Link (via C/Q=Pino 4) |
Perfil do dispositivo | Sensor inteligente |
Taxa de transferência | COM2 (38.4k Baud) |
Intervalo de valorea | 0000h - 3200h |
10-Link revisão | 1.1 |
Tempo mínimo de ciclo | 2.3 ms |
Largura dos dados do processo | Entrada de dados do processo: 16 bits Saída de dados do processo: nenhum |
Tipo de porta mestre compatível | A |
Saída de comutação | |
Tipo de saída | 2 saídas push-pull (podem ser parametrizadas, à prova de curto-circuito, proteção contra polaridade reversa, à prova de surtos) |
Corrente de operação | ≤100 mA/saída |
Janela de comutação | ±1mm |
Histerese de comutação | 02 mm |
Queda de tensão | ≤3V |
Proteção contra curto-circuito | Pulsação |
Saída analógica | |
Tipo de saída | Saída de corrente: 4-20mA Saída de tensão: 0-10V |
Resistor de carga | Saída de corrente: ≤4000 Saída de tensão: ≥10000 |
Proteção contra curto-circuito | Saída de tensão: limite de corrente |
Condições do ambiente | |
Temperatura ambiente | -25 a 85℃ (-13 a 185°F) |
Especificações mecânicas | |
Tipo de conexão | 5 pinos, conector M12×1 |
Classe de proteção | IP67/IP69K |
Material da carcaça | PBT, SUS304, latão, niquelado |
Material do alvo | Aço macio, e.g. 1.0037, |
