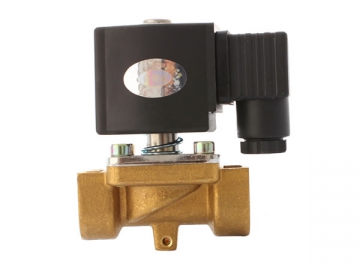

Válvula solenoide para água

Solicite uma cotação

Sobre nós: http://lede-fittings.com.br/6-6-grooved-end-butterfly-valve.html

As válvulas solenoide de água da série SV-G, podem ser usadas como um agente em sistemas de abastecimento de água automáticos, sistemas de controle de incêndio e sistemas de pulverização de água em indústrias agrícolas e processos de saneamento. Estas válvulas também são usadas em máquinas pneumáticas hidráulicas e de alimentos.

As válvulas solenoides de água utilizam bobinas magnéticas totalmente fechadas e fichas elétricas padrão DIN internacionais, assegurando a excelente resistência à isolação, à água e à humidade, resistência à vibração e à corrosão.

Princípios operacionais
Enquanto a energia é armazenada na bobina, a potência eletromagnética abre uma pequena abertura. A pressão no lado superior da válvula é reduzida, para que ocorra uma diferença de pressão entre os dois lados do diafragma, levando a um levantamento no diafragma para abrir a abertura principal.

Quando a energia não estiver na bobina, a haste do obturador vai cair e fechar a abertura, devido à força da mola e seu peso. O meio de fluxo entra na extremidade superior do diafragma através de um furo de borboleta, equilibrando a pressão em ambos os lados do diafragma. O diafragma irá então cair e fechar a abertura principal.

Vantagens
1. Vários tipos de válvulas de solenoide (com diafragma, com êmbolo, duas vias bidirecionais válvulas de fluxo)
2. Estas válvulas podem ser utilizadas em sistemas de refrigeração, pneumáticos e hidráulicos, bem como em caldeiras e aplicações de combate a incêndios.
3. Excelente isolamento, resistente a água e umidade, vibração e resistente à corrosão
4. Uso de uma bobina magnética totalmente fechada e plugue elétrico padrão DIN internacional
5. Certificados: ISO, CQC, CE e DNV

Dados técnicos
Temperatura ambiente: -20 ~ 50 ° C
Temperatura do líquido: -25 ~ 120 ° C
Pressão máx. de trabalho: 3MPa
Pressão máx. de teste: 3.5MPa
Meio disponível: R134a, R22, R407C, R404A / 507
Potência nominal:
A.C .: 24V, 36V, 110V, 220V, 380V
D.C .: 12V, 24V, 110V, 220V

Informações sobre pedidos

Explicação	Código da válvula	Tamanho da porta	Formulário de conexão		Código aberto normal	Tamanho da conexão	Potência nominal
Modelo	SV	16	W	W-L	K	3/4	AC220V
Explicação	SV: Com diafragmas	Tamanho da porta (mm)	Omitir para alargamento SAE W: Soldador ODF G: Fio interno	410A	Omitir para válvula normalmente fechada K: Válvula normalmente aberta	Tamanho da conexão omitido para tamanho de conexão padrão	Pó classificado (V)
	NSV: Com pistões
	SSV: B-fluxo
Notas	O modelo SV16WK-3/4-AC220V é um exemplo na tabela.
	A ordem na tabela não é adequada para SV1.6, SV2, SV3 série e tipo NSV6A.

Dados & Tipos

Formulário de conexão	Modelo	Dimensão de conexão	Valor Kv (m3/h)	Abertura dif. pressão (MPa)			Dimensão (mm)
		(mm)		Min.	Máx.
					A.C.	D.C.	Comprimento	Largura	Altura
Rosca interna	SV1/4G	G1/4	1	0.005	2.1	1.7	71	45	100
	SV3/8G	G3/8	1.8				71	45	100
	SV1/2G	G1/2	3				68	45	100
	SV3/4G	G3/4	5				120	58	119
O valor de Kv é o fluxo de água em m3/h a uma queda de pressão na válvula de 0,1 MPa, ρ = 1000kg / m3
Cartas após o modelo: "G" significa rosca interna.
