Pórtico rolante eletromagnético

Solicite uma cotação

Sobre nós: http://cranes-lifting.com

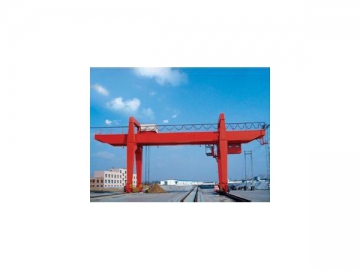

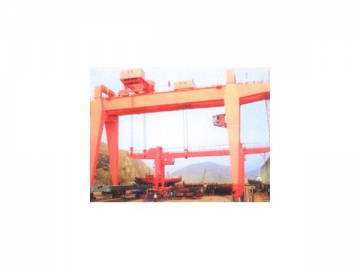

Pórtico rolante eletromagnético da Zhonggong é um guindaste pórtico que usa um mandril eletromagnético desmontável para lidar com metais ferrosos magnéticos e materiais tais como aço, ferro fundido, sucatas de ferro e sucatas de aço em uma área outdoor em fábricas metalúrgicas. O guindaste eletromagnético é composto por viga tipo caixa, mecanismo de deslocamento, trolley, equipamento elétrico e mandril eletromagnético. Ele vem com uma capacidade de elevação de 30t e uma altura máxima de elevação de até 12m. Por causa do uso para aplicações outdoor, o equipamento para manuseio de material magnético é fornecido com dispositivos à prova de chuva.

Parâmetros técnicos pórtico rolante eletromagnético

Item/mecanismo			Mecanismo de elevação	Item/ mecanismo			Mecanismo de elevação
			Elevação principal				Trolley	Deslocamento do guindaste
Capacidade		t	30	Bitola		mm	2500	30,000
Velocidade de elevação		M/min	12.2	Velocidade		M/min	43	36.3
Altura máxima de elevação		m	12	Base de roda		mm	3150	9700
Fornecimento de energia			3-Phase AC 50Hz 380V
Cabo de aço	Estrutura		6W (19) -215-1551	Curso do amortecedor		mm	60	150
	Talhas		8	Trilha de aço			38kg /m	QUB0
	Força de tensão	KN	40.8	Diâmetro de roda		mm	Φ 400	Φ 800
Diâmetro do carretel		mm	Φ 650	Pressão máxima da roda		KN	112.2	380
Motor	Modelo		YZR315S-8	Motor	Modelo		YZR160M1-6	YZR200L-8
	Potência	kw	75		Potência	kw	5.5	2× 15
	Velocidade	R/min	732		Velocidade	R/min	935	708
Redutor	Modelo		ZQ-850-III-3CA	Redutor	Modelo		ZSC-600-V-1	ZSC(A)800
	Taxa de transmissão	i	31.5		Taxa de transmissão	i	27.3	48.9
Freio	Modelo		YWZ500/125	Freio	Modelo		YWZ200/25	YWZ300/45
	Torque	N.n	2650		Torque	N.n	200	2× 630
	Modelo do acionador		YT-125Z/10		Modelo do acionador		YT-25Z/4	YT-45Z/5
Interruptor de limite		Counter weight	LX10-31	Interruptor de limite			LX10-11
		Rotary	LX7-1
