Flange de orifício

Solicite uma cotação

Sobre nós: http://indus-abrasives.com.br/4-4-flexible-grinding-wheels.html

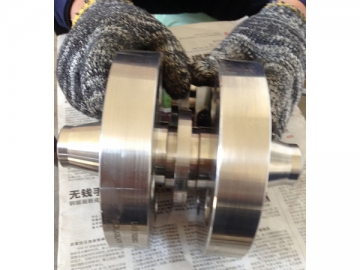

A flange de orifício é geralmente instalada numa tubulação fechada, sendo utilizada como medidores de orifício, para a medição da taxa de fluxo do líquido e gás através do tubo. A flange de orífico da N-STEEL está disponível na flange de pescoço de solda de topo, flange sobreposto e flange roscado. A combinação de duas flanges de orifício é chamada de união de flange. Cada flange nesta união é projetada com duas torneiras nos tubos, para a medição da queda de pressão do fluxo através de uma flange de orificio.

A flange de orifício padrão é uma placa de metal projetada com inumeros orificios redondos. A parede de esvaziamento e a face frontal da flange de orifício formam um ângulo reto. Ao instalar a flange de orifício, tem que ser assegurado que a flange de orifício e o tubo devem ser concêntricas.

Tamanho da flange de orifício
1 "~ 24"
DN25 ~ DN600

Pressão
Série americana: CLASS 150, CLASS 300, CLASS 400, CLASS 600, CLASS 900, CLASS 1500 e CLASS 2500

Tipos de superficie de flange de orifício
Série americana: Face plana (FF), Face elevada (RF), Face Tongue (T), Groove Face (G), Face Feminino (F), Face Masculino (M) e Anel Juntas Face (RJ)

Materiais de flange de orifício
Aço carbono: A105
Liga de aço: A182 F-1 F-2 F-5 F-9 F-10 F-91 F-92 F-122 F-911 F-11 F-12 F-21, F 22
Aço inox: A182 304-304H-304L-304N-304LN, 316-316H-316L-316N-316LN, 321-321H, 347-347H
Baixa temperatura do aço: A707 A522 Grau L 1-L-2, L 3-L 4-L 6 L 5-L-7-G 8
Aço de alto desempenho: A694 F-42 F-46 F-48 F-50 F-52 F-56 F-60 F-65 F 70

Normas de flange de orifício
ASME B16.36-2006

Processos industriais
forjamento e usinagem

Indústrias de aplicação
A energia elétrica, petróleo, gás natural, química, construção naval, aquecimento, fabricação de papel e metalurgia
