Flange figura 8 / Flange raquete

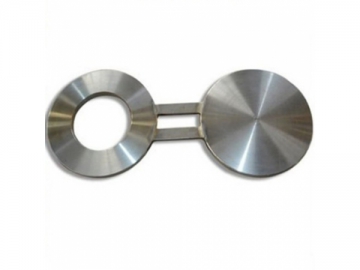

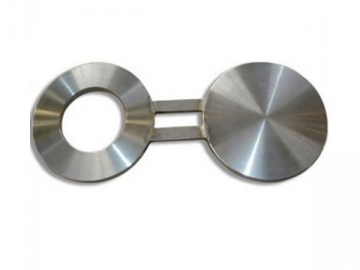

A flange de raquete se parece com o número 8, de modo que também é conhecida como número 8 cego. Este encaixe de tubulação é geralmente fabricado a partir de um pedaço de metal que é cortado para caber entre duas flanges que é geralmente duas juntas, onde ele está instalado. Em um sistema de tubulação, esta flange raquete é principalmente usada para isolar a tubulação quando a linha requer inspecção ou manutenção.

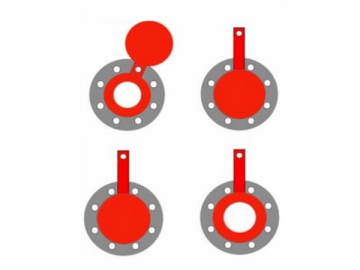

Uma extremidade da flange raquete, irá ter uma abertura para permitir o escoamento do tubo, durante a operação, e a outra extremidade é sólida para bloquear o fluxo durante a inspecção ou manutenção. Além disso, a flange raquete é fabricada com furos cônicos que podem fazer duas flanges ficarem intimamente ligadas, através de parafusos de rosca.
Tamanho de flange raquete
Meia "~ 24"
DN15 ~ DN600
Pressão
Série americana: CLASS 150, CLASS 300, CLASS 400, CLASS 600, CLASS 900, CLASS 1500 e CLASS 2500
Tipos de flange raquete
Série Europeia: Face elevada (RF), Anel Juntas Face (RJ)
Materiais de flange raquete
Aço carbono: A105
Liga de aço: A182 F-1 F-2 F-5 F-9 F-10 F-91 F-92 F-122 F-911 F-11 F-12 F-21, F 22
Aço inox: A182 304-304H-304L-304N-304LN, 316-316H-316L-316N-316LN, 321-321H, 347-347H
Baixa temperatura de aço: A707 A522 Grau L 1-L-2, L 3-L 4-L 6 L 5-L-7-G 8
Aço de alto desempenho: A694 F-42 F-46 F-48 F-50 F-52 F-56 F-60 F-65 F 70
Normas
ASME B16.48-2005
API590-1985
