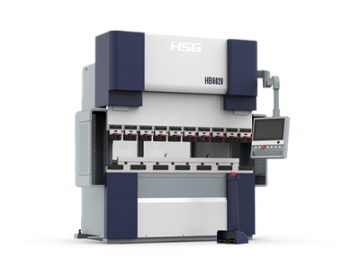

Máquina de dobrar híbrida óleo-elétrica série HB / Travão de prensa híbrido

Solicite uma cotação

Sobre nós: http://rt-machinetools.com.br/1-2-cnc-double-servo-hybrid-press-brake.html

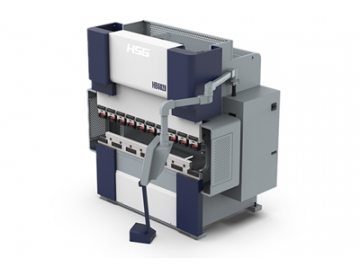

Introdução

A nossa máquina de dobrar híbrida da série HB é uma prensa de dobra de nova geração com economia de energia, baixo ruído e estabilidade. Este dobrador adota um servo motor duplo de modo a controlar diretamente a bomba de óleo para uma frenagem rápida, percebendo um aumento significativo na eficiência da produção. Além disso, o servo motor pode parar de funcionar se o fluxo ou a pressão forem desnecessários, o que reduz o ruído e o consumo de energia. Outro benefício é que a baixa temperatura de equilíbrio de calor reduz o risco de vazamento de óleo, sem necessidade de ter um grande dispositivo de resfriamento ou tanque de óleo tradicional. Graças a uma alta estabilidade o seu sistema hidráulico e o seu cilindro de óleo aumentaram sua vida útil.

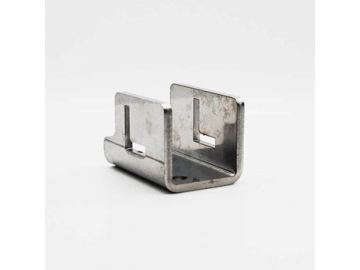

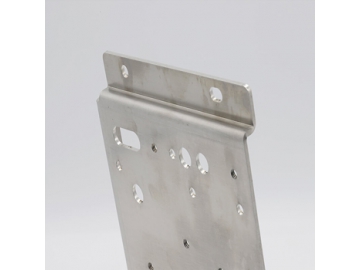

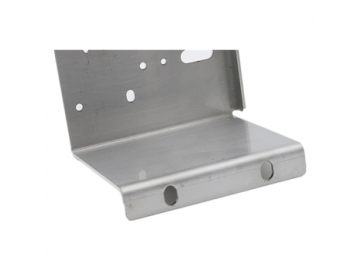

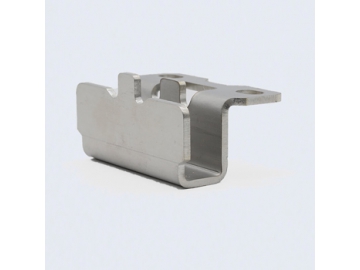

Amostras de dobras

Parâmetros

Capacidade da prensa	2200KN
Comprimento máximo de dobra	4040mm
Distância entre as molduras	3340mm
Profundidade da garganta	450mm
Altura da mesa de trabalho inferior	950mm
Comprimento do curso	180mm
Altura de abertura	470mm
Número de cilindros	2
Volume de óleo	70L
Peso da máquina inteira	Cerca de 13100Kg
Poder	Cerca de 17KW
Tamanho	Cerca de 4560×1755×2700mm

Item	Velocidade	Precisão
Eixo Y1, eixo Y2 - descer	150mm/s	/
Eixo Y1, eixo Y2 - flexão	0.2-50mm/s	±0.01mm
Eixo Y1, eixo Y2 - subir	150mm/s	/
Eixo X - frente e verso	500mm/s	±0.01mm
Z1, eixo Z2 - esquerdo e direito	700mm/s	±0.1mm
Eixo R - para cima e para baixo	60mm/s	±0.1mm

Vantagem

Sistema híbrido óleo-elétrico baseado em DSVP
Este dobrador adota um servo motor duplo de modo a controlar diretamente a bomba de óleo para uma frenagem rápida, percebendo um aumento significativo na eficiência da produção. Além disso, o servo motor pode parar de funcionar se o fluxo ou a pressão forem desnecessários, o que reduz o ruído e o consumo de energia.Outro benefício é que a baixa temperatura de equilíbrio de calor reduz o risco de vazamento de óleo, sem necessidade de ter um grande dispositivo de resfriamento ou tanque de óleo tradicional. Graças a uma alta estabilidade o seu sistema hidráulico e o seu cilindro de óleo aumentam sua vida útil.

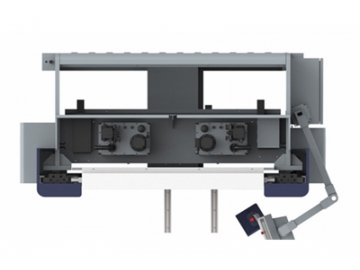

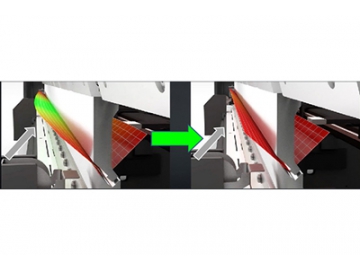

Quadro de alta rigidez e compensação automática de deflexão
Com um formato otimizado, o nosso quadro de alta rigidez pode melhorar a precisão da dobra com base no valor Y calculado e no posicionamento preciso da bancada. Com uma tolerância de flexão no ângulo da peça de trabalho de ± 30 ';Através da programação, nosso sistema de compensação de deflexão automático pode calcular a compensação de acordo com o comprimento, espessura e ângulo da peça dobrada, além de combinar com a deformação inversa enquanto aumenta a pressão.

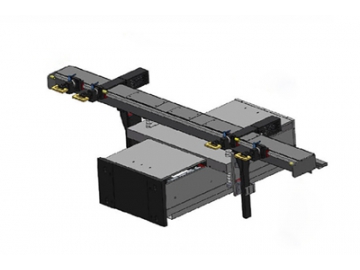

Sistema de pós-posicionamento eficiente e confiável
Posição depois de movimentos de alta velocidade, eixo X: 500 mm / s, eixo Z: 700 mm / s, eixo R: 60 mm / s; Comprimento medido no eixo X: 600 mm;
Alta precisão de posicionamento, eixo X: ± 0,01 mm, eixo Z: ± 0,1 mm, eixo R: ± 0,1 mm.

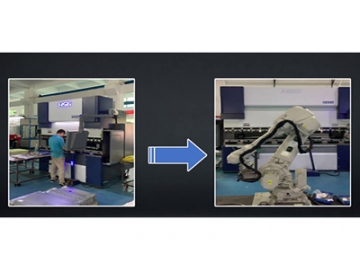

Várias soluções de atualização
Damos aos nossos clientes a opção de adicionar uma interface de automação que permite uma atualização automática sempre que seja necessária para tornar a dobragem mais simples e rápida.

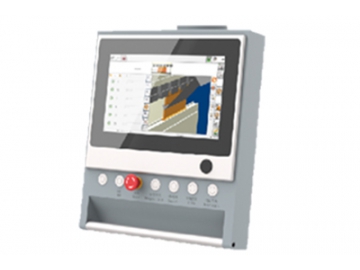

Sistema CNC inteligente, alta taxa de operação

Sistema CAM integrado
O sistema CNC usa gráficos bem projetados (estilo Windows TM) e está equipado com funções 3D avançadas. É um sistema CAM real (italiano STEP).

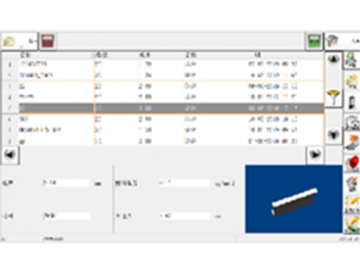

Salvamento Automático, Compartilhamento de dados
O sistema suporta a importação de dados em vários formatos, oferece recuperação de informação de acordo com as palavras-chave e aceita instruções de produção por meio da função de plano de dobra. Configurações como a ordem de dobra e o layout do molde podem ser editadas e guardadas. A função de nota é adicionada para o processamento de anotações de cuidados e compartilhamento. As informações de processamento podem ser guardadas e os dados podem ser compartilhados após o processamento.

Ecrã humanizado, operação fácil

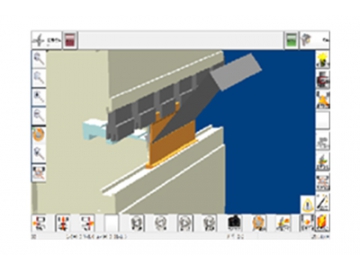

O ecrão humanizado suporta a exibição de moldes especiais. As funções de simulação, posicionamento e orientação do molde são otimizadas para uma operação fácil. A compensação de comprimento é fácil e está disponível. O processamento é feito com base na simulação 3D.
