Prensa hidráulica de ajuste de moldes, Série de alta precisão JM

Solicite uma cotação

Sobre nós: http://moldpresscn.com.br/1-2-die-spotting-press-jm-high-precision-series.html

As caraterísticas principais da prensa hidráulica de ajuste de moldes de alta precisão da série JM são idênticos à da série YC, no sentido em que também está equipada com quatro pilares guia de grande fiabilidade, uma placa de molde flexível e quatro cilindros oleados de ajuste, assegurando que a força da placa do molde é uniforme e a precisão de ajuste alta.

A diferença principal entre a série JM e a YC reside na sua disposição geral. É importante maximizar o espaço dentro da fábrica e, com o objetivo de auxiliar os clientes nesse sentido, concebemos a série JM num tipo de ângulo direito, e a série YC de ângulo linear. Assim, os clientes poderão escolher a forma mais conveniente para instalação nas suas fábricas.

Seleção do modelo
De acordo com diferentes capacidades de pressão, oferecemos 9 tipos diferentes de máquinas, com um tamanho variando entre as 68 e 600 toneladas. O tamanho de molde para processamento é de 3.5m×2.5m.

Prensa hidráulica de ajuste de moldes 68T-300T

Modelo		SX68JM	SX100JM	SX160JM	SX200JM	SX300JM
Capacidade de pressão	T	68	100	160	200	300
Capacidade aberta	T	22	25	38	45	56
Capacidade de viragem	T	2.5	4	8	10	18
Capacidade de ejeção	T	2.2	2.2	6.3	6.3	6.3
Dimensão da mesa de trabalho	mm	1000×800	1400×1100	1600×1300	1800×1500	2200×1800
Distância mínima entre as duas mesas de trabalho	mm	150	200	200	200	200
Distância máxima entre as duas mesas de trabalho	mm	1150	1500	1700	1900	2300
Impulso de deslocamento da mesa inferior	mm	1260	1740	1980	2180	2700
Impulso de ejeção	mm	220	220	250	250	250
Ângulo de viragem da mesa superior	°	180	180	180	180	180
Peso máximo do molde	T	4	8	16	20	36
Dimensão externa (comp.×larg.×alt.)	mm	2955×2820×3655	3765×3740×4580	4400×4080×5190	4800×4480×5680	5920×5380×6780
Potência elétrica	kW	11	15	18.5	22	30
Peso	T	9.2	18	25	30	50

Prensa hidráulica de ajuste de moldes 300T-600T

Modelo		SX350JM	SX400JM	SX500JM	SX600JM
Capacidade de pressão	T	350	400	500	600
Capacidade aberta	T	70	80	120	150
Capacidade de viragem	T	25	25	30	35
Capacidade de ejeção	T	11.2	11.2	21.5	21.5
Dimensão da mesa de trabalho	mm	2800×2000	3000×2000	3100×2100	3500×2500
Distância mínima entre as duas mesas de trabalho	mm	400	400	400	400
Distância máxima entre as duas mesas de trabalho	mm	2500	2500	3000	3200
Impulso de deslocamento da mesa inferior	mm	3295	3500	3680	4120
Impulso de ejeção	mm	280	300	300	300
Ângulo de viragem da mesa superior	°	180	180	180	180
Peso máximo do molde	T	50	50	60	70
Dimensão externa (comp.×larg.×alt.)	mm	7115×5840×7140	7605×5880×7340	7905×6290×8470	8935×7220×9275
Potência elétrica	kW	37	45	45	55
Peso	T	73	85	110	130

Nota: os parâmetros técnicos podem estar sujeitos a modificação sem aviso prévio.

Operação fiável
Durante o processo de ajuste, os operadores simplesmente necessitam colocar dois moldes na mesa móvel e placa superior, respetivamente, e a seguir juntá-los usando o sistema de fixação hidráulico. Quando o equipamento de ajuste começar a operar, a mesa móvel irá deslocar para a dentro sob a força de puxamento do sistema de fixação hidráulico, enquanto a placa superior irá mover-se desde o exterior até à lateral. Consequentemente, as duas peças de moldagem irão operar eficazmente.

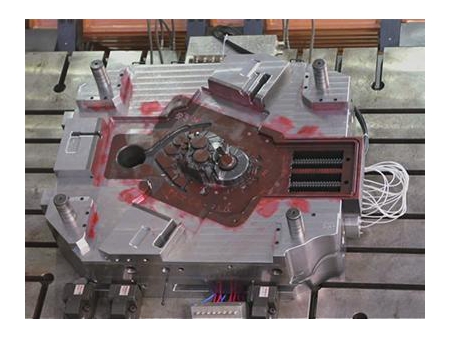

Alta precisão de ajuste
Os quatro pilares guia asseguram a estabilidade e fiabilidade de toda a unidade, e o posicionamento paralelo do molde pode ser ajustado simplesmente pelo deslocamento da rosca do pilar guia, assim garantindo alta precisão. Também pode ser usada uma placa de molde flexível para conferir alta precisão em alta pressão.

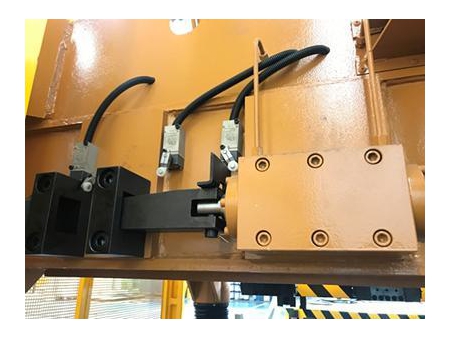

Medidas completas de proteção
Assim que a molde móvel retorna à sua posição original, o dispositivo de proteção hidráulico de máquina irá acoplar e travar a mesa, tornando a operação de moldagem mais segura.

Dispositivo opcional

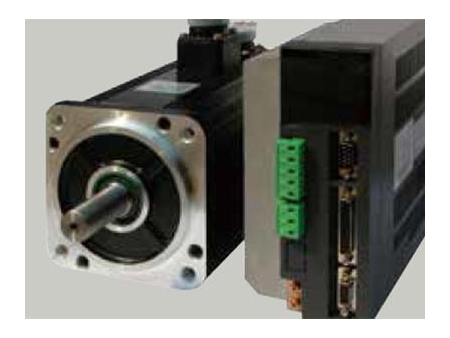

Sistema servo-acionado
O sistema servo-acionado faz uso de um servomotor que reduz a temperatura do óleo da prensa hidráulica e consumo de energia

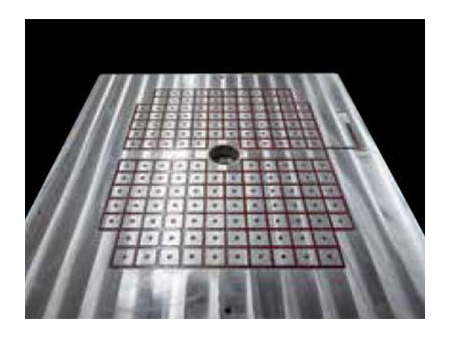

Placa de molde magnética
As placas de molde magnéticas podem ser usadas em conjunto com a prensa de ajuste de modo a alcançar uma troca de molde rápida e eficaz.

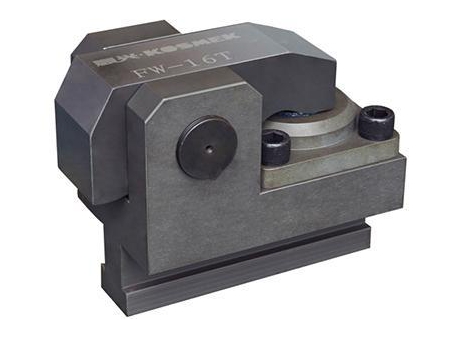

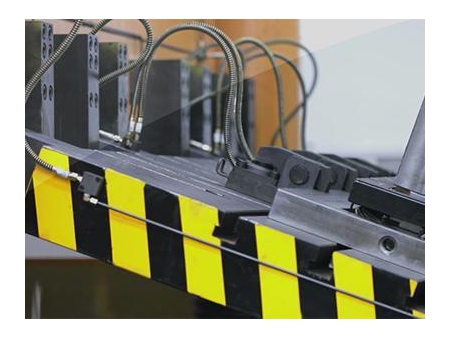

Sistema de fixação hidráulico
Oferecemos uma grande variedade de sistemas de fixação hidráulicos compatíveis com as prensas de ajuste de moldes, assim possibilitando aos clientes uma troca de moldes rápida e fiável.
