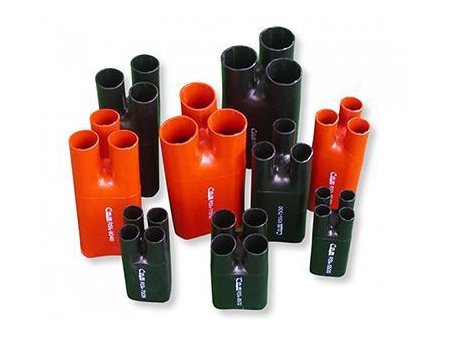

Extremidades termoretráteis

Solicite uma cotação

Sobre nós: http://cyshrinktubing.com.br/4-1-4-heat-shrink-breakout-boots.html

Modelo: CYG-RSI

Descrição
As extremidades termocontráteis foram feitas de modo a garantir a isolação e proteção entre diferentes fases da saida e entrada de cabos. A tensão máxima é de até 36kV.

Especificações

Tamanho		Diametro antes da contracao(mm)		Diameto apos contracao (mm)		Cabo
Tamanho		Ramo	Fundo	Fundo	Ramo	Cabo
RSI3-	35/15	≥15	≥33	≤20	≤6
RSI3-	50/25	≥23	≥48	≤21	≤10
RSI3-	75/30	≥28	≥73	≤34	≤12	25-50
RSI3-	90/40	≥38	≥88	≤45	≤16	70-120
RSI3-110/50		≥48	≥108	≤55	≤19	150-240
RSI3-130/60		≥58	≥123	≤55	≤27	Above 300
RSI4-35/15		≥13	≥36	≤20	≤6	10-16
RSI4-55/20		≥20	≥52	≤27	≤7	25-50
RSI4-70/26		≥26	≥68	≤30	≤9	70-120
RSI4-85/32		≥30	≥85	≤43	≤13	150-240 300
RSI4-110/45		≥44	≥110	≤51	≤14
RSI5-35/10		≥10	≥35	≤19	≤5	10-16
RSI5-50/15		≥14	≥46	≤25	≤6	70-120
RSI5-75/25		≥22	≥68	≤31	≤7	70-120
RSI5-100/35		≥32	≥92	≤43	≤11	150-240
RSI5-110/55		≥44	≥108	≤55	≤14	300

Dados técnicos

Propriedades	Unidade	Especificações	Método de teste
Resistência a tração	MPa	≥11	ASTM D2671
Alongamento a ruptura	%	≥300	ASTM D2671
Envelhecimento a 120℃ 168h		K1>0.8 K2>0.7	ASTM D2671
Resistividade volumétrica	Ω · cm	≥1014	ASTM D2671
Absorção de água		≤0.5%	ASTM D570
