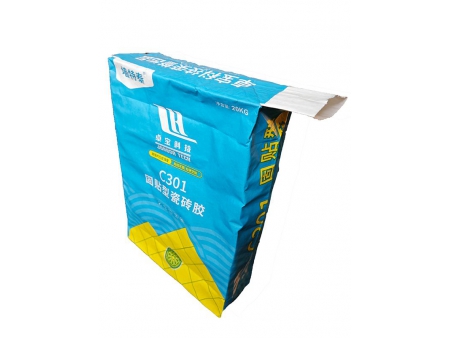

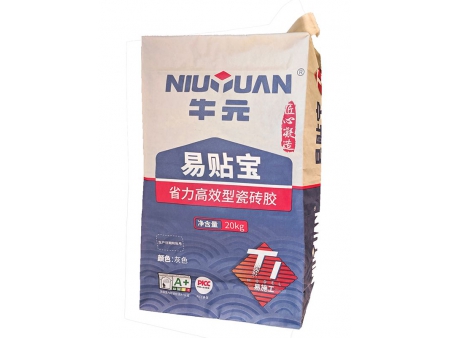

Máquina coladeira de fundo para saco valvulado (Ambas as extremidades coladas), HD8916
A máquina coladeira de fundo para saco valvulado HD8916 é uma máquina transportadora de tubos para saco de papel, transformando tubos em sacos, disponível nas opções de colagem de ambas ou apenas uma das extremidades, o que pode ser feito em uma passagem. Clientes podem escolher entre unidades com interior duplo ou exterior reforçado.
- Saco valvulado de papel de vedação ultrassônica
- Saco valvulado de papel de vedação com cola quente
- Saco de papel valvulado Kraft com entalhe do polegar
- Saco valvulado de papel com película laminada
| Peso | 34.5 t |
| Tamanho (Alta configuração) | 27.2×5.6×2.1m |
| Comprimento do saco | 370-770mm |
| Largura do saco | 350-550mm |
| Largura do fundo | 90-150mm |
| Distância do centro do saco | 280-620mm |
| Produtividade | 80-100 sacos/min |
- Alimentação
- Posicionamento e perfuração
- Abertura a vácuo e formação de fundo
- Unidade de fechamento de fundo e colagem
- Unidade de formação
- Inversão
- Unidade de descarga de saco valvulado
- Valvulamento plano
- Valvulamento tubular
- Mecanismo de reforço interior
- Mecanismo de reforço exterior
- Unidade de compactação e contagem
-
Unidade de alimentação
A unidade de alimentação utiliza rolos rotativos. Rolos pequenos giram em torno dos maiores e rotacionam de forma reversa para alimentar por sucção. Um rolo grande que gira uma vez alimenta 8 tubos de saco de papel. Alimentação por sucção a vácuo rotativa é a forma mais conveniente, que pode ser vista como confiável e estável.
-
Unidade de posicionamento e perfuração
Esse mecanismo de posicionamento e perfuração é equipado com uma unidade de posicionamento, garantindo alta precisão no posicionamento dos tubos de saco de papel.
A unidade da nossa máquina coladeira de fundo para saco valvulado é equipada com a função de recorte inclinado, permitindo que você ajuste a posição do recorte sem desligar a máquina ou ajustar a velocidade.
Ela possui a função de perfuração para produzir orifícios de ventilação por todo o saco, principalmente aplicada na produção de sacos de cimento.
Esse mecanismo também suporta corte nivelado, sendo usado principalmente em tubos de saco de papel de corte nivelado, o que significa que o saco é cortado duas vezes em ambas as extremidades. -
Unidade de abertura a vácuo e formação de fundo
Os tubos de saco de papel serão abertos por meio da unidade de abertura a vácuo da nossa máquina coladeira de fundo para saco valvulado, para que a unidade de manuseio possa entrar no tubo.
Esse mecanismo também achata os sacos, dando assistência à unidade de manuseio para formar e compactar o fundo do saco de papel valvulado. -
Unidade de fabricação de abas
A unidade de fabricação de abas guia os rolos para passar através dos percursos corretos do papel com a ajuda da orientação da bobina. Por meio da tração, corte e fixação, o papel faz seu trajeto via rolo de fixação de papel, até a roda adesiva para ser colado nos tubos de saco de papel. O sistema de controle elétrico supervisiona o processo. Por exemplo, se nenhum saco for encontrado no local correto, o sistema soltará o papel fixado, fazendo com que o papel não passe pela roda adesiva, mas por outro caminho. Enquanto isso, a roda adesiva se separa do rolo de fixação.
Usuários podem ajustar o mecanismo de fabricação de abas para acoplar uma porta interna ou externa da válvula. O dispositivo de ajuste diferencial permite que o operador ajuste o posicionamento do acessório sem desligar a máquina.
O ajuste de especificações também está disponível na tela, sendo possível configurar comprimentos diferentes. -
Fabricação de manga
Papel valvulado é guiado por uma unidade de orientação da bobina a partir de seu suporte para passar pelo local correto. Por meio da tração, corte, e fixação, o papel rotaciona no rolo de fixação para a roda adesiva, para então ser colado nos tubos de saco de papel.
O sistema de controle elétrico supervisiona o procedimento. Por exemplo, se nenhum saco for encontrado no local correto, o sistema soltará o papel fixado e o papel passará por outro caminho. Enquanto isso, a roda adesiva se separa do rolo de fixação. A unidade de fabricação de manga está equipada com um dispositivo de ajuste diferencial para a máquina coladeira de fundo para saco valvulado, permitindo que o papel seja ajustado sem desligar a máquina.
Clientes podem acoplar válvulas internas ou externas, válvulas de manga e sacos com entalhe de polegar. Se necessário, você também pode ajustar os parâmetros na tela e configurar comprimentos diferentes. -
Mecanismo de reforço interior
No mecanismo de reforço interior, o rolo de papel de reforço é guiado por meio de uma bobina no trajeto estipulado. O papel passa pela unidade de tração, unidade de corte e rolo de fixação. Em seguida, ele rotaciona do rolo de fixação para a roda adesiva, para então ser colado nos tubos de saco de papel. O sistema de controle elétrico supervisiona o processo. Por exemplo, se nenhum saco for encontrado no local adequado, o sistema soltará o papel fixado. Isso significa que o papel não passará pelo local previsto. Enquanto isso, a roda adesiva se separa do rolo de fixação.
Esse mecanismo da máquina coladeira de fundo para saco valvulado é equipado com um dispositivo de ajuste diferencial, permitindo que você ajuste o posicionamento do papel sem desligar a máquina. Clientes também podem ajustar os parâmetros na tela e configurar comprimentos para a faixa de papel de reforço. -
Unidade de fechamento de fundo e colagem
A unidade de fechamento de fundo e colagem possui um dispositivo de recorte para fundo de sacos de papel, auxiliando sua modelagem, e uma grande roda adesiva com a qual os clientes podem mudar o formato das placas adesivas de acordo com as diferentes especificações e necessidades dos sacos de papel. Assim, você pode colar as placas adesivas no local adequado da grande roda adesiva.
Equipado com um sistema de derretimento de cola, o mecanismo é capaz de detectar se existem tubos de saco de papel posicionados ou não. Ele também detecta se os fundos dos tubos de saco de papel estão normais. Se são detectadas falta de tubos de saco de papel ou anormalidades nos fundos dos tubos de saco de papel, o sistema de derretimento de cola irá parar sua operação. -
Unidade de formação
A unidade de formação é composta por painéis de suporte, dentre os quais os painéis internos dão suporte ao papel inferior e os painéis externos servem como guia para que o papel inferior possa formar fundos retangulares. Em seguida, o compactador fará os fundos mais duráveis.
O tamanho do painel pode ser ajustado de acordo com as necessidades da produção de tamanhos de fundo diferentes. -
Mecanismo de reforço exterior
No mecanismo de reforço exterior, o rolo de papel de reforço é guiado por meio de uma bobina através de um trajeto estipulado. Por meio da unidade de tração, unidade de corte e rolo de fixação, o papel rotaciona do rolo de fixação para a roda adesiva, para então ser colado nos tubos de saco de papel. O sistema de controle elétrico supervisiona o procedimento. Por exemplo, se nenhum saco for encontrado no local previsto, o sistema soltará o papel fixado. Isso significa que o papel não passará pela roda adesiva, mas por outro caminho. Enquanto isso, a roda adesiva se separa do rolo de fixação.
Esse mecanismo da nossa máquina coladeira de fundo para saco valvulado é equipado com um dispositivo de ajuste diferencial, permitindo que o operador ajuste o posicionamento do papel sem desligar a máquina. É equipado com uma unidade de alimentação de papel servo-acionada, incluindo dois modos de rastreamento: modo de corte por rastreamento de cor e modo de corte no comprimento. Você pode facilmente alternar os modos no touchscreen.
Parâmetros podem ser facilmente ajustados pela tela, por onde os clientes podem configurar tamanhos diferentes para faixas de papel de reforço. -
Inversão
As duas extremidades dos sacos de papel com fundo permanecem na vertical.
-
Unidade de compactação e contagem
Através da unidade de inversão, os sacos de papel são enviados numa velocidade mais lenta enquanto passam pela correia compactadora. O efeito da compactação será mais óbvio após o empilhamento dos sacos. A unidade é equipada com um dispositivo de contagem no qual você pode pré-configurar a quantidade de sacos de papel no sistema. A unidade de compactação e contagem da máquina coladeira de fundo para saco valvulado é equipada com um dispositivo de absorção a vácuo e aceleração de separação, que pode ser usado para separar sacos de papel empilhados quando os sacos atingem a quantidade estipulada pelo sistema.
-
Unidade de descarregamento de saco valvulado
Por meio da unidade de compactação e contagem, os sacos de papel chegam à unidade de descarregamento de saco valvulado. Quando o número de sacos de papel chega até certo ponto, sacos compactados serão enviados para a área de empilhamento. A válvula da área de empilhamento abre e a esteira começa a transportar os sacos de papel. Sacos de papel empilhados são enviados para a área de descarregamento de saco valvulado, onde empregados serão responsáveis pelo empilhamento.

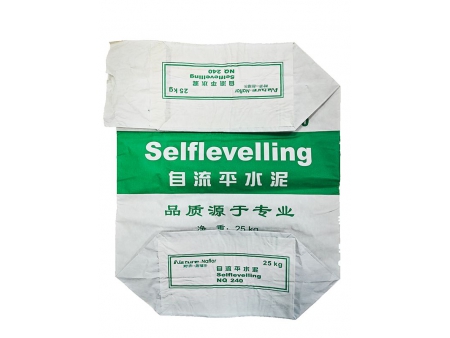

- Saco valvulado Kraft
- Saco valvulado Kraft
- Saco valvulado Kraft
- Saco valvulado Kraft

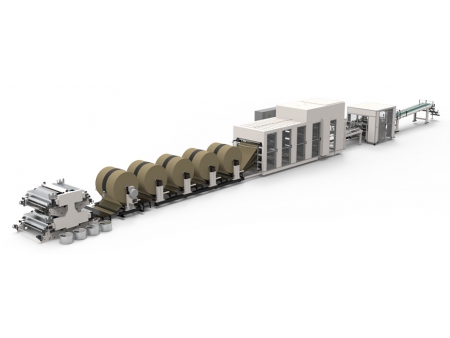

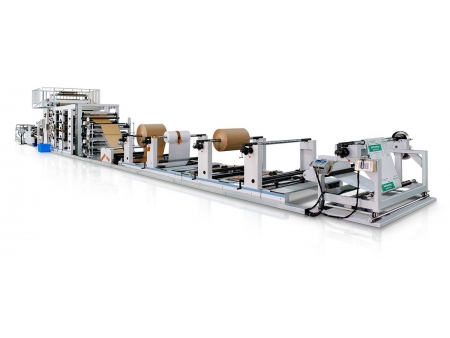

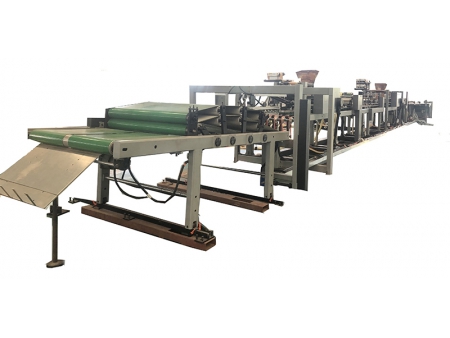

A Youniker oferece tanto linhas completas quanto equipamentos individuais, incluindo máquinas tubeiras e coladeiras de fundo para sacos valvulados para satisfazer suas necessidades de produção de sacos de papel.
