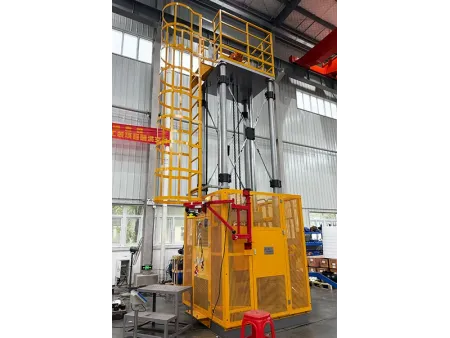

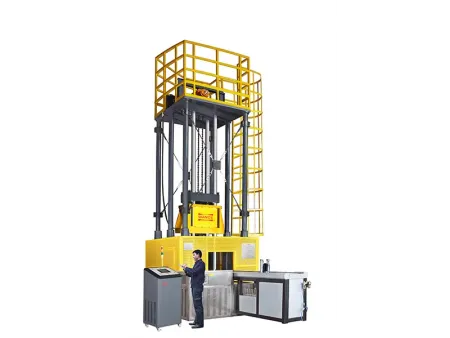

Máquina de ensaio de impacto por queda de peso para metais, teste de rasgo com peso suspenso (DWTT)
A máquina de teste de impacto por queda de peso integra tecnologias de controle mecânico, elétrico e automatizado para obter um fluxo de trabalho totalmente automatizado, incluindo alimentação de amostras, levantamento de peso, execução de impacto, coleta de amostras fraturadas e retração de peso. Vários mecanismos de segurança são incorporados em todo o sistema, aumentando consideravelmente a segurança do operador e a proteção do equipamento. A máquina de ensaio foi projetada especificamente para testes de rasgo por queda de peso (DWTT) em aços ferríticos. O ensaio é usado para avaliar a aparência da fratura de amostras fraturadas em um único evento de impacto dentro da faixa de temperatura em que o aço ferrítico passa de um comportamento frágil para um comportamento dúctil. O princípio do teste ensaio é levantar um peso definido a uma altura predeterminada e soltá-lo do repouso. O peso em queda então cai livremente para atingir e rasgar o material. Após o impacto, a superfície de fratura é examinada para identificar os modos de fratura característicos.
A máquina DWTT é usada para realizar ensaios em aços para tubulações e placas de aço ferrítico de espessura média, determinando sua resistência ao rasgo e comportamento de fratura sob carga dinâmica.
ASTM E436, API RP 5L3, GOST 30456, GB/T 8363
- A plataforma de impacto com queda de peso incorpora um mecanismo de elevação com servomotor que oferece alta precisão de controle e posicionamento preciso. A aceleração e desaceleração suaves no início e no final da elevação minimizam o choque mecânico no motor e prolongam a vida útil.
- Um PLC Siemens emparelhado com uma tela sensível ao toque fabricada em Taiwan fornece uma arquitetura de controle altamente confiável com excelente capacidade anti-interferência, forte adaptabilidade e escalabilidade e requisitos mínimos de manutenção.
- A alimentação e o posicionamento automatizados das amostras simplificam muito a operação e aumentam a eficiência geral dos testes.
- A estrutura de teste apresenta uma arquitetura de coluna dividida com quatro colunas verticais robustas e uma placa de base de aço sólida usinada a partir de um único bloco. Essa estrutura garante rigidez excepcional e estabilidade sólida durante eventos de impacto de alta energia.
- Uma corrente de ancoragem de 12,5 mm fabricada no Japão é usada para levantar o martelo. Em comparação com os cabos de aço convencionais, a corrente de ancoragem oferece menor elasticidade, resultando em uma medição de altura mais precisa, bem como maior resistência, menor desgaste e maior segurança operacional.
- Liberação segura do peso com monitoramento duplo de segurança: o mecanismo de liberação possui uma estrutura de travamento automático. Uma vez levantado, o peso é travado com segurança e não pode se soltar sob seu próprio peso.
- Um par de cilindros hidráulicos amortecedores personalizados, projetados especificamente para as características do teste de rasgo por queda de peso, absorve a energia de impacto residual e resiste a altas velocidades de impacto. O layout simétrico reduz efetivamente o choque estrutural e prolonga a vida útil do equipamento.
- Um mecanismo integrado de recuperação de amostras transporta automaticamente os detritos da amostra para fora do recinto, eliminando a necessidade de os operadores alcançarem o interior do equipamento, melhorando a eficiência do fluxo de trabalho e aumentando a segurança do operador.
- Uma proteção de segurança totalmente fechada, combinada com vários intertravamentos de proteção, garante segurança abrangente durante todo o processo de teste. O sistema de controle inteligente fornece monitoramento de falhas em tempo real e alarmes para condições como posicionamento inadequado da amostra, peso não travado, falhas na proteção de segurança e levantamento incompleto do peso, permitindo um rápido diagnóstico de problemas e uma operação mais segura.
| Modelo | | | | |
| Energia máxima, J | 30000 | 50000 | 80000 | 100000 |
| Energia mínima, J | 8000 | 20000 | 20000 | 20000 |
| Massa do martelo, kg | 630 | 1600 | 1620 | 1620 |
| Precisão da massa do martelo | ±1% | |||
| Massa do peso, kg | 390 (13x30) | 360 (12x30) | 780 (26x30) | 870 (29x30) |
| Precisão da massa do peso | ±0.5% | |||
| Peso total | 1020 | 1960 | 2400 | 2490 |
| Altura da queda, mm | 1275-3000 | 1275-2600 | 1275-3400 | 1275-4130 |
| Velocidade de queda, m/s | 5-7.67 | 5-7.13 | 5-8.16 | 5-9 |
| Velocidade de elevação do percussor, m/min | 4 | |||
| Precisão da altura, mm | ≤±10 | |||
| Dureza da ponta do martelo | HRC58-62 | |||
| Raio da ponta do martelo, mm | R25±0.1 | |||
| Dureza da bigorna de apoio | HRC58-62 | |||
| Precisão do alinhamento, mm | ≤±1.5 | |||
| Extensão da bigorna de apoio, mm | 254±1.5 (ASTM E436 & API RP*5L3) 250±2 (GOST 30456-97) | |||
| Dimensão da amostra, mm (comprimento x largura x espessura) | (305±19) x (76.2±3) x (3-50) (ASTM E436 & API RP*5L3) (300±5) x (75±2) x (3-50) (GOST 30456-97) | |||
| Peso, kg | 10000 | 15000 | 19000 | 20000 |
| Alimentação elétrica | AC 380V, 50Hz, trifásica, 5 linhas | |||
| Potência | 20A, 5kW | |||
