Mangueira vibratória rotativa de engate forjado Modelos: NJG-SY / SNG-SY

Solicite uma cotação

Sobre nós: http://tech-flexcn.com.br/2-5-swaged-coupling-rotary-and-vibrator-hose.html

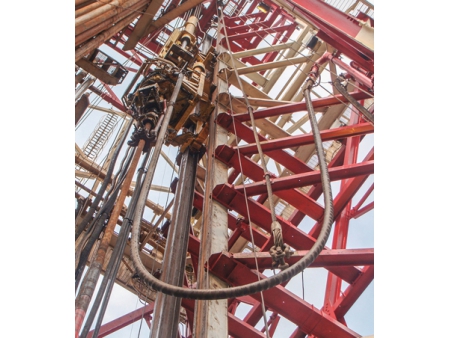

A mangueira é usada como conexão flexível entre a máquina de perfuração e a torneira de água para movimento vertical. Também é utilizada como conexão flexível entre a bomba de lama e o tubo vertical. É amplamente aplicada para descarga a alta pressão de lamas e massa para bombas de cimento.

Normas de produção:

API Spec 7K / ISO 6807 / GB/T 24145

Norma API:

7K-0458

Variação de temperatura:

Ⅱ level, -25 ~ 100 ℃

Norma de protecção contra incêndios:

A estrutura normal da mangueira está conforme a norma SR6A e é capaz de se manter 5 minutos sob fogos a 704℃. Com a adição de uma camada exterior de isolamento corta-fogo (tecido de fibra de vidro) a mangueira ficará a respeitar a norma SR6B para protecção contra incêndio, mantendo uma operação até 30 minutos sob fogos de 704℃.

Construção:

Composto de borracha como tubo de vedação interior, constituído principalmente por borracha nitrílica de excelente resistência térmica, resistência a óleo e água salgada
Camada protetora feita a partir de tecido de alta resistência
Esqueleto de material em fio de aço em espiral de alta resistência
Composto de borracha como camada de revestimento, feita de borracha de cloropreno de excelente proteção contra fogos, óleo, abrasão, ozono e envelhecimento.
Dispositivo de rastreamento de aquecimento elétrico opcional
Opcionais conforme requisitos do cliente: cobertura armada em aço inoxidável, fio de aço inoxidável, cobertura de polietileno em espiral
Nível de flexibilidade: FSL2
Comprimento máximo: 70m
Tolerância de comprimento: 6.4m ou abaixo ± 64 mm, acima 6.4m ± 1％
O raio de curva mínimo é medido de acordo com a linha central da mangueira.

Parâmetros técnicos NJG-SY /SNG-SY:

Código No.	I.D. (pol.) (mm)		O.D. (pol.) (mm)		Pressão func. (bar) (psi)		Pressão de ensaio (bar) (psi)		Protetor contra chamas	Fator seg.	FSL	MBR (armz.) (m)	MBR (op.) (m)	Peso (Kg/m)	Comp. máx. (m)
NJG-SY-51×34.5	2	51	3.43	87	345	5,000	517	7,500	No	2.5	FSL2	0.8	0.9	10.2	70
NJG-SY-64×34.5	2.5	64	4.02	102	345	5,000	517	7,500	No	2.5	FSL2	0.8	0.9	13.6	70
NJG-SY-76×34.5	3	76	4.49	114	345	5,000	517	7,500	No	2.5	FSL2	1.1	1.2	15.4	70
NJG-SY-89×34.5	3.5	89	5.16	131	345	5,000	517	7,500	No	2.5	FSL2	1.2	1.3	20	70
NJG-SY-102×34.5	4	102	5.71	145	345	5,000	517	7,500	No	2.5	FSL2	1.2	1.4	22.4	70
NJG-SY-127×34.5	5	127	7.52	191	345	5,000	517	7,500	No	2.5	FSL2	1.4	1.5	47.8	70
NJG-SY-152×34.5	6	152	8.5	216	345	5,000	517	7,500	No	2.5	FSL2	1.6	1.8	58	70
NJG-SY-51×51.7	2	51	3.9	99	517	7,500	776	11,250	No	2.5	FSL2	1.1	1.2	18.2	70
NJG-SY-64×51.7	2.5	64	4.74	120.5	517	7,500	776	11,250	No	2.5	FSL2	1.1	1.2	26.4	70
NJG-SY-76×51.7	3	76	5.28	134	517	7,500	776	11,250	No	2.5	FSL2	1.2	1.3	30.2	70
NJG-SY-89×51.7	3.5	89	5.79	147	517	7,500	776	11,250	No	2.5	FSL2	1.2	1.3	36.4	70
NJG-SY-102×51.7	4	102	6.3	160	517	7,500	776	11,250	No	2.5	FSL2	1.3	1.4	40.4	70
NJG-SY-127×51.7	5	127	7.32	186	517	7,500	776	11,250	No	2.5	FSL2	1.4	1.5	48.2	70
SNG-SY-51×69	2	51	3.9	99	690	10,000	1,034	15,000	No	2.25	FSL0	1.1	1.2	18.2	70
SNG-SY-64×69	2.5	64	4.74	120.5	690	10,000	1,034	15,000	No	2.25	FSL0	1.2	1.3	26.4	70
SNG-SY-76×69	3	76	5.28	134	690	10,000	1,034	15,000	No	2.25	FSL0	1.3	1.4	30.2	70
SNG-SY-89×69	3.5	89	5.79	147	690	10,000	1,034	15,000	No	2.25	FSL0	1.3	1.4	36.4	70
SNG-SY-102×69	4	102	6.3	160	690	10,000	1,034	15,000	No	2.25	FSL0	1.3	1.4	40.4	70
