Máquina para testes de aceleração centrífuga constante
A máquina para testes de aceleração centrífuga constante SY-31 é usada para determinar se os componentes, conjuntos de equipamentos e outras mercadorias eletrónicas que sofrem pela força (com exceção da gravidade) a uma aceleração constante consegue oferecer uma operação normal e capacidade de carga estrutural nos esperados ambientes de serviço. Consegue avaliar se a integridade estrutural de alguns componentes e os parâmetros elétricos dos espécimes sob uma aceleração constante.
Funções e características
1. Os espécimes podem ser fornecidos com líquido, gás ou eletricidade no processo de teste. O estado do espécime que aguenta a aceleração é repetido com realismo.
2. Esta máquina é configurada com um sistema de monitorização por video para supervisionar o estado do teste.

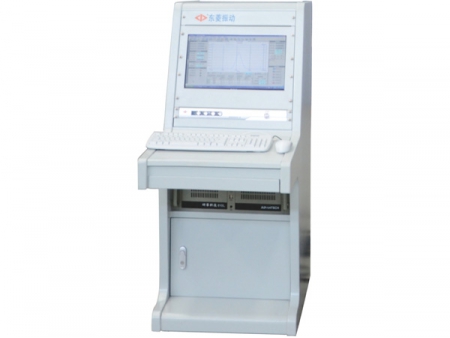

3. O seu interface é remotamente controlado por um computador totalmente automatizado. Este equipamento de testes é ativado assim que um operador introduz um simples valor.
4. São executados testes consecutivos de aceleração multi-fase de acordo com os requisitos do espécime.
5. Esta máquina possui uma proteção contra o excesso de velocidade, sobre-limite, e circuito aberto.
6. Este aparelho de teste consegue executar um teste sob um controlo manual, em caso de falha ou ausência no controlo automatizado.
Parâmetros técnicos
| Modelo | |||||||
| Carga máx. (kg)/Posição | 30x2 | 50x2 | 100x2 | 100x2 | 200x2 | 500 | 1000 |
| Aceleração (m/s2) | 30-1000 | 30-1000 | 30-1000 | 30-1000 | 30 - 700 | 30 - 500 | 30-500 |
| Tamanho do espécime (C×L×A: mm) | 200x200x150 | 200x200x150 | 400 x 400 x 300 | 500 x 500 x 400 | 700 x 700 x 700 | 1000x1000x1000 | 1200x1200x1200 |
| Raio do espécime instalado (mm) | 1250 | 1350 | 1750 | 2250 | 2500 | 3000 | 6250 |
| Raio de viragem (mm) | 1350 | 1500 | 2000 | 2500 | 3000 | 3500 | 7000 |
| Tempo para arranque (min) | ≤3 | ≤3 | ≤5 | ≤5 | ≤5 | ≤5 | ≤10 |
| Tempo para paragem (min) | ≤3 | ≤3 | ≤5 | ≤5 | ≤5 | ≤5 | ≤10 |
| Tempo de funcionamento contínuo (min) | 60 | 60 | 60 | 60 | 60 | 30 | 30 |
| Consumo energético (kVA) | 37 | 37 | 37 | 55 | 90 | 120 | 500 |
| Dimensões (mm) | Φ3500 | Φ4000 | Φ5000 | Φ6000 | Φ7500 | Φ8500 | Φ16000 |
| Coletor de corrente (opcional) | 60 anel 500V 5A | ||||||
| Peso (kg) | 2500 | 2800 | 3000 | 3200 | 8000 | 13000 | 35000 |
| Fonte de alimentação | Trifásico 380V, 50/60Hz | ||||||
| Sistema de medição e controlo | Controlo IPC | ||||||
| Normas | GJB150 GJB360 GB/T2423 MIL-STD-810F IEC68-2-7 | ||||||
| Ambiente de funcionamento | Amplitude de temperatura 0〜40°C Amplitude de humidade ≤80% (sem condensação) | ||||||
| Nota | O raio do espécime instalado, coletor de corrente, e precisão do controlo podem ser configurados de acordo com as normas ou requisitos dos utilizadores. | ||||||
