Mangueira vibratória e rotativa Modelos: NJG-SZ / NNG-SZ

Solicite uma cotação

Sobre nós: http://tech-flexcn.com.br/2-2-built-in-rotary-and-vibrator-hose.html

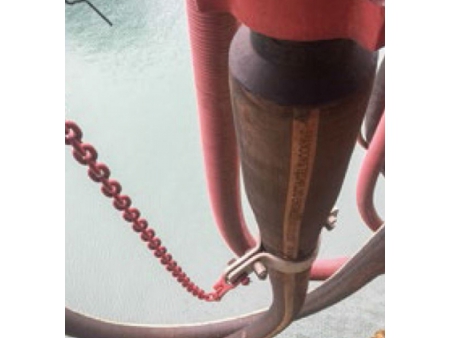

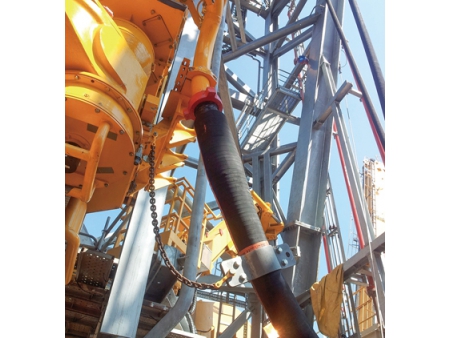

A mangueira vibratória e rotativa é a conexão flexível entre a máquina de perfuração e a torneira de água para movimento vertical, como exibido na figura.

A mangueira vibratória é a conexão flexível entre a bomba de lama e o tubo vertical, tendo uma excecional absorção de vibração.

Normas de produção:

API Spec 7K / ISO 6807 / GB/T 24145

Norma API:

7K-0458

Variação de temperatura:

nívelⅡ, -25 ~ 100 ℃

Requisitos de proteção contra incêndios:

A estrutura normal da mangueira está conforme a norma SR6A e é capaz de se manter 5 minutos sob fogos a 704℃. Uma cobertura com camada de isolamento corta-fogo (tecido de fibra de vidro) está de acordo com as normas de proteção contra incêndios SR6B e consegue se manter até 30 minutos em fogos de 704℃.

Construção:

Composto de borracha como tubo de vedação interior, constituído principalmente por borracha nitrílica de excelente resistência térmica, resistência a óleo e água salgada
Camada protetora feita a partir de tecido de alta resistência
Esqueleto de material em fio de aço em espiral de alta resistência
Composto de borracha como camada de revestimento, feita de borracha de cloropreno de excelente proteção contra fogos, óleo, abrasão, ozono e envelhecimento.

Dispositivo de rastreamento de aquecimento elétrico opcional
Opcionais conforme requisitos do cliente: cobertura armada em aço inoxidável, fio de aço inoxidável, cobertura de polietileno em espiral
Nível de flexibilidade: FSL2
Comprimento máximo: 70m
Tolerância de comprimento: 6.4m ou abaixo ± 64 mm, acima 6.4m ± 1％
O raio de curva mínimo é medido de acordo com a linha central da mangueira

Parâmetros técnicos NJG-SZ / NNG-SZ:

Código No.	Nível API	I.D. (pol.) (mm)		O.D. (pol.) (mm)		Pressão func. (bar) (psi)		Pressão de ensaio (bar) (psi)		Protetor a chamas	Fator seg.	FSL	MBR (armz.) (m)	MBR (op.) (m)	Peso (Kg/m)	Comp. máx. (m)
NJG-SZ-51×34.5	D	2	51	3.58	91	345	5,000	517	7,500	Não	2.5	FSL2	0.8	0.9	11.24	70
NNG-SZ-51×34.5	D	2	51	4.17	106	345	5,000	517	7,500	Sim	2.5	FSL2	0.8	0.9	15	70
NJG-SZ-64×34.5	D	2.5	64	4.06	103	345	5,000	517	7,500	Não	2.5	FSL2	0.8	0.9	13	70
NNG-SZ-64×34.5	D	2.5	64	4.65	118	345	5,000	517	7,500	Sim	2.5	FSL2	0.8	0.9	16	70
NJG-SZ-76×34.5	D	3	76	4.72	120	345	5,000	517	7,500	Não	2.5	FSL2	1.1	1.2	18	70
NNG-SZ-76×34.5	D	3	76	5.28	134	345	5,000	517	7,500	Sim	2.5	FSL2	1.1	1.2	20	70
NJG-SZ-89×34.5	D	3.5	89	5.28	134	345	5,000	517	7,500	Não	2.5	FSL2	1.2	1.3	21	70
NNG-SZ-89×34.5	D	3.5	89	5.75	146	345	5,000	517	7,500	Sim	2.5	FSL2	1.2	1.3	25	70
NJG-SZ-102×34.5	D	4	102	6.3	160	345	5,000	517	7,500	Não	2.5	FSL2	1.2	1.4	35	70
NNG-SZ-102×34.5	D	4	102	6.8	173	345	5,000	517	7,500	Sim	2.5	FSL2	1.2	1.4	38	70
NJG-SZ-127×34.5	D	5	127	7.52	191	345	5,000	517	7,500	Não	2.5	FSL2	1.4	1.5	51	70
NNG-SZ-127×34.5	D	5	127	8.07	205	345	5,000	517	7,500	Sim	2.5	FSL2	1.4	1.5	56	70
NJG-SZ-152×34.5	D	6	152	8.82	224	345	5,000	517	7,500	Não	2.5	FSL2	1.6	1.8	57	70
NNG-SZ-51×51.7	E	2	51	4.06	103	517	7,500	776	11,250	Não	2.5	FSL2	1.1	1.2	19	70
NJG-SZ-64×51.7	E	2.5	64	4.88	124	517	7,500	776	11,250	Não	2.5	FSL2	1.1	1.2	28	70
NNG-SZ-64×51.7	E	2.5	64	5.35	136	517	7,500	776	11,250	Sim	2.5	FSL2	1.1	1.2	31	70
NJG-SZ-76×51.7	E	3	76	5.43	138	517	7,500	776	11,250	Não	2.5	FSL2	1.2	1.3	31	70
NNG-SZ-76×51.7	E	3	76	5.98	152	517	7,500	776	11,250	Sim	2.5	FSL2	1.2	1.3	35	70
NJG-SZ-89×51.7	E	3.5	89	5.94	151	517	7,500	776	11,250	Não	2.5	FSL2	1.3	1.4	38	70
NNG-SZ-89×51.7	E	3.5	89	6.57	167	517	7,500	776	11,250	Sim	2.5	FSL2	1.3	1.4	42	70
NJG-SZ-102×51.7	E	4	102	6.61	168	517	7,500	776	11,250	Não	2.5	FSL2	1.4	1.5	44	70
NNG-SZ-102×51.7	E	4	102	7.17	182	517	7,500	776	11,250	Sim	2.5	FSL2	1.4	1.5	50	70
NJG-SZ-127×51.7	E	5	127	8.03	204	517	7,500	776	11,250	Não	2.5	FSL2	1.5	1.6	64	70
NNG-SZ-127×51.7	E	5	127	8.58	218	517	7,500	776	11,250	Sim	2.5	FSL2	1.5	1.6	69	70
NJG-SZ-152×51.7	E	6	152	9.76	248	517	7,500	776	11,250	Não	2.5	FSL2	1.6	1.8	92	70
