Mangueira para concreto Modelos: SNG-SZ / NSG-SZ

Solicite uma cotação

Sobre nós: http://tech-flexcn.com.br/2-1-cement-hose.html

A mangueira para concreto é principalmente usada para descarga de massa de concreto/betão. Pode ser adicionado um dispositivo de rastreamento de aquecimento elétrico sob pedido do cliente, tal como opção de escolha de coberturas armadas de aço inoxidáveis, coberturas de polietileno em espiral, entre outros.

Caraterísticas:

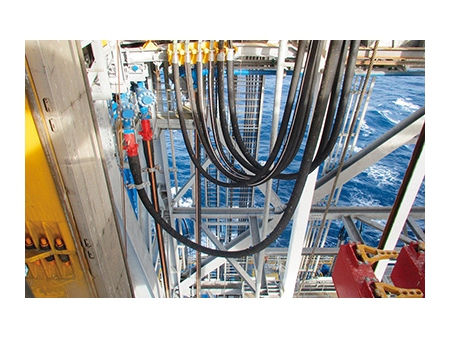

Aplicação: Usada para sistemas de cimentação de perfuração oceânica e exploração terrestre como uma conexão flexível com a bomba de cimento para descarga de massa de cimento em alta pressão.

Variação de temperatura: nível Ⅱ, -25 ~ 100℃

Normas de produção: API Spec 7K / ISO 6807 / GB/T 24145

Norma API: 7K-0106

Grau de proteção contra incêndio: A estrutura normal da mangueira está conforme a norma SR6A e é capaz de se manter 5 minutos sob fogos a 704℃. Uma cobertura com camada de isolamento corta-fogo (tecido de fibra de vidro) está de acordo com as normas de proteção contra incêndios SR6B e consegue se manter até 30 minutos em fogos de 704℃.

Nível de flexibilidade: FSL0

Comprimento máximo: 70m

Tolerância de comprimento: 6.4m ou abaixo de ± 64 mm, acima 6.4m ± 1％

Construção:

Tubo: borracha nitrílica de excelente resistência a óleo, ácido e álcali, com isolamento térmico, anti envelhecimento e outras caraterísticas
Reforço: fio tecido de alta resistência e fio de aço em espiral
Revestimento: borracha de cloropreno, resistente a fogo, abrasão, óleo, UV, ozono e envelhecimento

Parâmetros técnicos:

Parâmetros técnicos série NJG-SZ:

Código No.	Nível API	I.D. (mm)		O.D. (mm)		Pressão func.		Pressão de ensaio		Protetor de chamas	Fator seg.	FSL	MBR (Armaz.) (m)	MBR (Operação) (m)	Peso (Kg/m)	Comp.máx. (m)
Código No.	Nível API	I.D. (mm)		O.D. (mm)		(bar)	(psi)	(bar)	(psi)	Protetor de chamas	Fator seg.	FSL	MBR (Armaz.) (m)	MBR (Operação) (m)	Peso (Kg/m)	Comp.máx. (m)
NJG-SZ-51×34.5	D	2	51	3.58	91	345	5000	690	7500	Não	2.5	FSL2	0.8	0.9	11.24	70
NJG-SZ-64×34.5	D	2.5	64	4.06	103	345	5000	690	7500	Não	2.5	FSL2	0.8	0.9	13	70
NJG-SZ-76×34.5	D	3	76	4.72	120	345	5000	690	7500	Não	2.5	FSL2	1.1	1.2	18	70
NJG-SZ-89×34.5	D	3.5	89	5.28	134	345	5000	690	7500	Não	2.5	FSL2	1.2	1.3	21	70
NJG-SZ-102×34.5	D	4	102	6.3	160	345	5000	690	7500	Não	2.5	FSL2	1.2	1.4	35	70
NJG-SZ-127×34.5	D	5	127	7.52	191	345	5000	690	7500	Não	2.5	FSL2	1.4	1.5	51	70
NJG-SZ-152×34.5	D	6	152	8.82	224	345	5000	690	7500	Não	2.5	FSL2	1.6	1.8	57	70
NJG-SZ-64×51.7	E	2.5	64	4.88	124	517	7500	1034	11250	Não	2.5	FSL2	1.1	1.2	28	70
NJG-SZ-76×51.7	E	3	76	5.43	138	517	7500	1034	11250	Não	2.5	FSL2	1.2	1.3	31	70
NJG-SZ-89×51.7	E	3.5	89	5.94	151	517	7500	1034	11250	Não	2.5	FSL2	1.3	1.4	38	70
NJG-SZ-102×51.7	E	4	102	6.61	168	517	7500	1034	11250	Não	2.5	FSL2	1.4	1.5	44	70
NJG-SZ-127×51.7	E	5	127	8.03	204	517	7500	1034	11250	Não	2.5	FSL2	1.5	1.6	64	70
NJG-SZ-152×51.7	E	6	152	9.76	248	517	7500	1034	11250	Não	2.5	FSL2	1.6	1.8	92	70

Série SNG-SZ

Código No.	Nível API	I.D. (mm)		O.D. (mm)		Pressão func.		Pressão de ensaio		Protetor de chamas	Fator seg.	FSL	MBR (armz.) (m)	MBR (operação) (m)	Peso (Kg/m)	Comp.máx. (m)
Código No.	Nível API	I.D. (mm)		O.D. (mm)		(bar)	(psi)	(bar)	(psi)	Protetor de chamas	Fator seg.	FSL	MBR (armz.) (m)	MBR (operação) (m)	Peso (Kg/m)	Comp.máx. (m)
SNG-SZ-51×69	F	2	51	4.06	103	690	10000	1034	15000	Não	2.25	FSLO	1.1	1.2	19	70
SNG-SZ-64×69	F	2.5	64	4.94	125.5	690	10000	1034	15000	Não	2.25	FSLO	1.2	1.3	29	70
SNG-SZ-76×69	F	3	76	5.98	152	690	10000	1034	15000	Não	2.25	FSLO	1.3	1.4	45	70
SNG-SZ-102×69	F	4	102	6.42	163	690	10000	10.34	15000	Não	2.25	FSLO	1.4	1.5	41	70
SNG-SZ-51×103.4	G	2	51	4.57	116	1034	15000	1552	22500	Não	2.25	FSLO	1.3	1.4	27	70
SNG-SZ-64×103.4	G	2.5	64	5.91	150	1034	15000	1552	22500	Não	2.25	FSLO	1.4	1.5	48	70
SNG-SZ-76×103.4	G	3	76	6.61	168	1034	15000	1552	22500	Não	2.25	FSLO	1.5	1.6	59	70
