Este atuador linear motorizado, modelo U5 é do tipo deslizante, o que poupa espaço e a sua instalação é extremamente fácil, bastante aplicável em moveis tais como em poltronas massageadoras, sofas elétricas, camas elétricas, e mobiliário inteligente. O atuador é feito de liga de alumínio, e o deslizador e a caixa de marchas/engrenagem são feitos com material plástico que produz pouco ruído durante operação. A força de puxamento máxima chega até 6.000N.
Atuador linear do tipo deslizante é instalado facilmente com um curso que é menor que o comprimento do corpo do atuador, o que faz destes ideais para aplicação em móveis elétricos.
Este modelo usa um adaptador universal e um comando manual moderno.
Parmetros- Voltagem: 12/24V DC
- Velocidade de carag máx: 6000N (push), 3000N (pull)
- Velocidade sem carga: 5.4~58mm/s
- Velocidade com carga completa: 2.9~30mm/s
- Nivel sonoro: less than 52dB

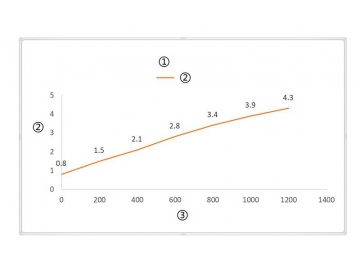

Gráfico de curva ① Carga VS Corrente; ② Corrente (A); ③ Carga (N); ④ Carga VS Velocidade; ⑤ Velocidade (mm/s)
Código de parâmetros| código | Carga nominal（N） | Corrente nominal（A） | Velocidade nominal（mm/s） | ||||||||
| Impulsão | Tração | Sem carga(32VDC) | Carga completa(24VDC) | ||||||||
| Motor padrão (2600RPM) | |||||||||||
| A | 6000 | 3000 | 5 | 5.4 | 2.9 | ||||||
| B | 5000 | 3000 | 5 | 7.1 | 3.9 | ||||||
| C | 3000 | 3000 | 4.5 | 11 | 6.2 | ||||||
| D | 2500 | 2500 | 4 | 15.8 | 7.8 | ||||||
| E | 2000 | 2000 | 5 | 22.5 | 13 | ||||||
| F | 1200 | 1200 | 4 | 33 | 19 | ||||||
| G | 700 | 700 | 4.5 | 44.5 | 23.6 | ||||||
| Motor de alta velocidade(3400RPM) | |||||||||||
| H | 6000 | 3000 | 5 | 6.7 | 3.9 | ||||||
| I | 5000 | 3000 | 5 | 7.6 | 4.6 | ||||||
| J | 3000 | 3000 | 4.8 | 10.1 | 8.2 | ||||||
| K | 2500 | 2500 | 4.5 | 15.1 | 11 | ||||||
| L | 2000 | 2000 | 4.5 | 20.2 | 16 | ||||||
| M | 1200 | 1200 | 5 | 27.1 | 23 | ||||||
| N | 700 | 700 | 4.5 | 39.5 | 30 | ||||||
Observação: quando a voltagem muda de 24V para 12V, a corrente será duplicada
Parâmetros de personalização1=12V
2=24V(padrão)1=Fixador de plástico, ranhura 6.2mm, buraco Φ10.2mm
C=Personalização
1=não
2=tipo L chapa fundida
C=Personalização1=reto
2=enrolado
1=0.5m
2=1m
3=1.5m
4=2m
5=3m
C=Personalização1=Interruptores em ambas extremidades para parar
2=Interruptores em ambas extremidades para produzir sinal
3=Interruptores em ambas extremidades para evitar uma terceira producao de sinal
4=Interruprores em ambas extremidas e um terceiro fora para produzir sinal
C=Personalização
1=Cabos de estanho
2=01 pin
3=Cabo Y( 01pin, Din 5 pin)
C=Personalização1=não
3=Mola de torção 1, 4.5 ciclo
2=Mola de torção 1, 3 ciclo
4=motor freio
