Capacitor para ar condicionado com terminal de conexão rápida

Solicite uma cotação

Sobre nós: http://amw-welding.com.br/1-7-air-conditioning-compressor-assembly-line.html

Nosso capacitor para ar condicionado com terminal de conexão rápida é produzido com um filme de polipropileno metalizado e um eletrodo espesso.

Este capacitor de partida de motor encapsulado com resina epóxi tem classe-94V0, involucro de plástico retardador de chama e terminais de ligação de conexão rápida como padrão.

Além disso o nosso capacitor de polipropileno metalizado apresenta boa capacidade de auto regeneração e desempenho elétrico estável.

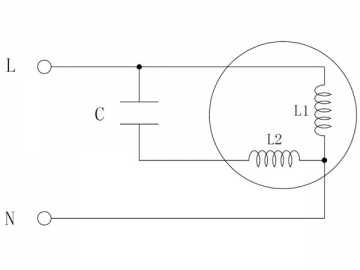

Diagrama do circuito típico do capacitor para ar condicionado com terminal de conexão rápida

Parâmetros do capacitor para ar condicionado com terminal de conexão rápida

Certificação de segurança		UL, VDE, CQC
Padrão		GB/T3667, UL810, EN60252
Categoria climática		25/70/21, 25/85/21, 40/70/21, 40/85/21
Tensão nominal		250VAC, 450VAC, 500VAC, (50/60Hz)
Capacitância nominal		1μF -15μF
Tolerância de capacidade		±5%(J), ±10%(K), ±105%(U)
Tensão de ensaio	Entre os terminais	2×UN (CA)/60s
	Entre os terminais e a carcaça	2×UN 1.000 (CA)/60s(≥2.000CA)
Resistência de isolamento (20℃)	Entre os terminais e a carcaça	≥2,000MΩ (500VDC,60s)
Tangente do ângulo de perdas (20℃)		≤0.002 (100Hz)

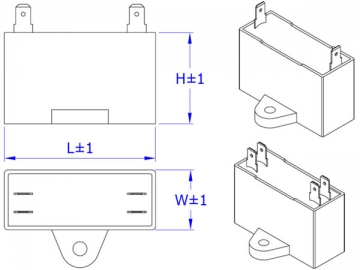

Dimensões padrão do capacitor para ar condicionado com terminal de conexão rápida

(Unidade: mm)
Capacitância nominal	250CA			450CA			500CA
Capacitância nominal	C	L	A	C	L	A	C	L	A
1.0μF	--	--	--	37	11	22	37	12.5	24
1.5μF	--	--	--	37	13.5	24	37	15.5	26
2.0μF	--	--	--	37	15.5	26	37	17	28
2.5μF	32	11	22	37	17	28	37	19.5	31
3.0μF	32	12	22	47	17	27	47	19	29
3.5μF	37	12	22	47	18	27	47	20.5	31.5
4.0μF	37	12.5	24	47	19	29	47	21	32
5.0μF	37	13.5	24	47	21	32	47	23	35
6.0μF	37	15	26	47	22	34	47	26.5	38
6.5μF	37	15	27	47	23	35	47	27	37
8.0μF	37	18.5	29	57	24	33	57	28	40
9.0μF	37	19.5	31	57	26	38	57	28	40
10.0μF	37	20	30	57	26	38	57	30	42
