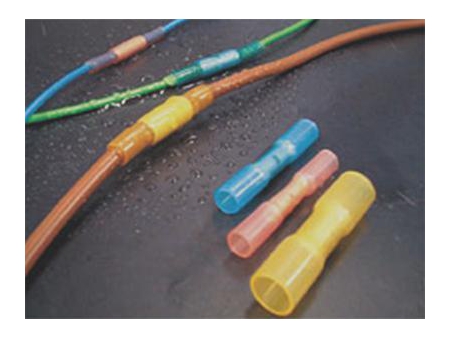

Terminal cilíndrico termorretrátil

Solicite uma cotação

Sobre nós: http://cyshrinktubing.com.br/1-2-10-heat-shrink-butt-connector.html

Modelo: CYG-DS 406

Material
Camada externa: resina de poliolefina reticulado modificado
Camada interna: adesivo hot melt/cola quente
Este tubo termorretrátil é conectado por tubo de cobre estanhado.

Contração: 4:1

Aplicações
Este terminal cilíndrico termorretrátil apresenta atuação de isolamento, prova de água e resistência a umidade, também estão capacitados para proteger contra corrosão causada pela névoa salina, fluido e umidade. Também podem servir de proteção para conexão de cabos, máquinas eletrônicas e acessórios relativos, contra água e sob qualquer lugar que requer resistência mecânica e a fricção elevada. Sua temperatura de operação é de -55℃~ 125℃.

Tamanho

Tipo	Dimensão do terminal		Cr	Condutor	Dimensões do cabo
Tipo	A Min.	L Nom.	Cr	Condutor	Isolamento do diâmetro externo (Min.)	Isolamento do diâmetro externo (Min.)
DS406-001	3.68	31.75	Vermelho	22-18	3.56	1.40
DS406-002	4.57	31.75	Azul	16-14	4.45	2.03
DS406-003	6.35	38.10	Amarelo	12-10	6.22	2.79

Guia de seleção

Tamanho do cabo AWG	mm2	Tipo	Cor
22-18	0.38-0.95	CYG-DS-1	Vermelho
16-14	1.2-2.5	CYG-DS-2	Azul

Especificações

Propriedade	Valores típicos
Temperatura de operação	55°C a 125°C
Contração	4:1
Resistência ao corte:	31 kg
Inflamabilidade	Nao retardante de chama
Cabo após contração e engaste	vermelho: 11.3 kg , azul: 22.7 kg, amarelo: 27.2 kg
Resistência a solvente:	Álcool isopropílico, tricloroetileno, gasolina, ácido da bateria, gasóleo, óleo do motor, anticongelante, fluido dos travões, 5% água salgada
Rigidez dielétrica: 2500 V (AC)	Resistência de isolamento: 1000 megohm em 100 V (DC)
