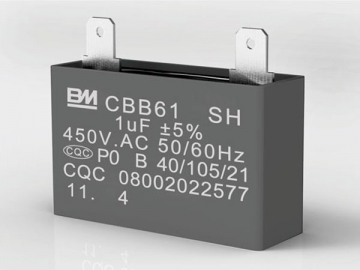

Capacitor para ventilador CBB61 com terminal de conexão rápida

Solicite uma cotação

Sobre nós: http://cyshrinktubing.com.br/1-2-10-heat-shrink-butt-connector.html

Este capacitor para ventilador CBB61 é adotado com filme de polipropileno mealizado. O nosso capacitor de partida de motor tem um invólucro de plástico projetado com alta qualidade, além de ser encapsulado com uma resina epóxida retardadora de chama. Com ligações de terminais de conexão rápida padrão, o nosso capacitor de polipropileno metalizado pode eficientemente ter conexões rápidas.

Diagrama do circuito típico do capacitor para ventilador

Parâmetros do capacitor para ventilador CBB61 com terminal de conexão rápida

Certificação de segurança		UL, VDE, CQC, TUV
Padrão		GB/T3667.1, UL810, EN60252-1
Temperatura ambiente		-40℃ - 105℃
Tensão nominal		110CA-600CA (50/60Hz)
Capacitância nominal		0.1μF - 80μF
Tolerância de capacitância		±5% (J) ±10% (K)
Tangente do ângulo de perdas (20℃)		≤0.002 (100Hz)
Tensão de ensaio	Entre os terminais	2×UN (CA)/60s (CQC, VDE, TUV), 1.5×UN (CA)/60s (UL)
	Entre os terminais e a carcaça	2×UN 1.000 (CA)/ 60s(≥2.000CA)
Grau de proteção		CBB61: classe P0; CBB61-P2: classe P2
Corrente de defeito		CBB61-P2: 10.000AFC (UL 810)

Dimensões regulares do capacitor para ventilador CBB61 com terminal de conexão rápida

(Unidade: mm)
Taxa de capacitância	250CA	300CA	350CA	400CA	450CA	500CA	550-600CA
Taxa de capacitância	C×L×A	C×L×A	C×L×A	C×L×A	C×L×A	C×L×A	C×L×A
0.40μF	——	——	——	——	31×9×17	31×9×19	32×11×21
0.50μF	——	——	——	——	31×9×17	31×9×19	32×11×21
0.56μF	——	——	——	31×9×17	31×9×19	32×10×19.5	32×11×21
0.60μF	——	——	——	31×9×17	32×10×19.5	32×11×21	36×11×22
0.80μF	——	——	31×9×19	32×10×19.5	32×11×21	36×10.5×20	36×12×22
1.0μF	——	31×9×7	32×10×19.5	32×11×21	36×10.5×20	36×11×22	36×12×22
1.2μF	31×9×17	32×10×19.5	32×11×21	36×11×22	36×12×22	36×12.5×24	36×15×25
1.5μF	31×9×19	32×11×21	36×11×22	36×12×22	36×12.5×24	36×15×25	36×16×28
1.8μF	31×10×19	36×10.5×20	36×12×22	36×12.5×24	36×15×25	36×16×28	38×18.5×29
2.0μF	31×10×19	36×11×22	36×12.5×24	37×13.5×24	36×15×25	38×17×28	38×19.5×31
2.2μF	32×11×21	36×11×22	36×12.5×24	37×13.5×24	36×16×28	38×18.5×29	38×19.5×31
2.5μF	32×11×21	36×12×22	36×15×25	36×16×28	38×17×28	38×19.5×31	48×19×28
3.0μF	36×12×22	36×12.5×24	36×16×28	38×17×28	38×19.5×31	47×17×31	47×20×31
3.5μF	36×12×22	36×15×25	38×17×28	38×18.5×29	47×17×28	47×20×31	47×23×32
4.0μF	36×12.5×24	38×14.5×27	38×18.5×29	38×19.5×31	48×19×28	47×20×33	47×23×35
4.5μF	36×12.5×24	36×16×28	38×19.5×31	48×17×28	47×20×31	47×23×35	47×24×37
5.0μF	37×13.5×24	38×17×28	48×17×28	47×17×31	47×20×31	47×23×35	47×27×37
6.0μF	38×16×27	38×18.5×29	38×19.5×31	47×20×31	47×23×35	47×27×37	58×26×38
6.5μF	38×16×27	38×18.5×29	47×19×31	48×22×32	47×23×35	48×28×40	58×26×38
8.0μF	48×17×28	48×19×28	47×23×32	47×23×35	47×27×37	58×23×38	58×30×40
10μF	47×20×31	47×20×33	47×24×37	48×28×40	58×26×38	58V30×40	70×38×52
12μF	48×19×28	47×23×35	48×28×40	58×26×38	58×28×40	58V32×43	70×38×52
