Linear actuators for solar systems
Este atuador linear modelo U4 foi especialmente desenhado para sistema de rastreamento solar. O casco é feito de liga de alumínio, e a parte interior é feita de aço inoxidável de modo a fazer com que sejam aplicáveis em vários ambientes e garantir que o atuador linear tenha uma excelente resistência a corrosão. Um anel de vedação é usado na instalação do motor, especialmente em volta do parafuso para desta fora garantir a atuação de prova de água. Devido a capacidade de carga pesada, a engrenagem helicoidail é fabricada com o uso do processo de metalurgia do pó. A carga dinâmica chega até 8000N e a carag estática máxima chega até 20000N, permitindo deste modo que esta segure mais de 25 paines solares e rastreador solar. Também salientamos que o sinal de retroalimentação mais alcançado com o uso do sensor de efeito reed em cada um dos atuadores lineares modelo U4.

Parmetros

Voltagem: 12/24V DC
Carga dinamica max：8000N
Carga estatica max：20000N
Velocidade sem carga: 2.7mm/s
Velocidade com carga completa: 1~1.5mm/s
Percentagem de trabalho：10%
Grau de resistência a água：IP65
Temperatura：-25℃ ~ +65℃
Sinal de retroalimentação：sensor de laço magnético
Opção: sensor de efeito Hall

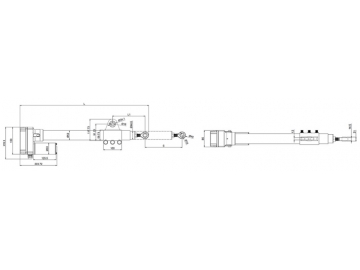

Aspecto e tamanho

Gráfico de curva

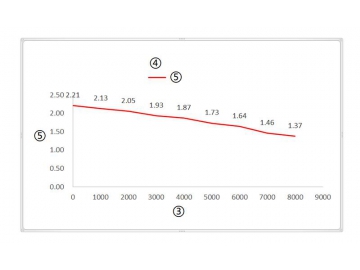

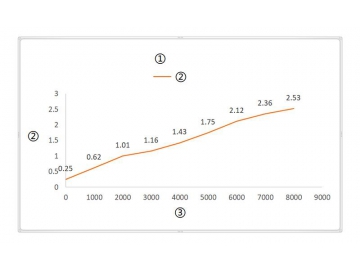

① Carga VS Corrente; ② Corrente (A); ③ Carga (N); ④ Carga VS Velocidade; ⑤ Velocidade (mm/s)

Código de parâmetros

código	Carga nominal (NM)		Corrente nominal（A）	Velocidade nominal (mm/s)
código	Impulsão	Tração	Corrente nominal（A）	Sem carga(32VDC)	Carga completa(24VDC)
A	6000	6000	2.2	2.7	1.64
B	8000	8000	3.2	2.7	1

Observação: quando a voltagem muda de 24V para 12V, a corrente será duplicada

Parâmetros de personalização

1=12V
2=24V
3=36V
4=48V
1=Tipo haste,Φ13mm
2=Tipo haste,Φ16mm
3=Tipo haste,Φ20m
C=Personalização

1=Handle on tube, Φ12.7mm
2=Trunnion on tube
3=front-rear
C=Personalização
1=não
2=sensor de efeito Hall
3=reed sensor
C=Personalização

1= Cabo de estanho
2=Din 5 pinos
3=plugue de aviação
C=Personalização
1=1m
2=1.5 m
3=2m
4=3m
C=Personalização
