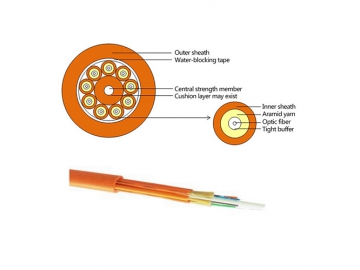

Cabo de Fibra Óptica de Distribuição Multiuso para Instalações Internas GJPFJV

Solicite uma cotação

Sobre nós: http://heatshrink-tubing.com.br/1-4-14-heat-shrinkable-fiber-optic-splice-protector.html

Detalhes do Produto

Opções Personalizáveis

Número de fibras
Fibras monomodo ou multimodo
Cor da bainha que preferir
Bainha em PVC (Policloreto de Vinila)/PE (Polietileno)/LSZH (Baixo Fumo e Zero Halogênio)
Melhores características mecânicas
Melhor desempenho de tração

عملکرد

Raio mínimo de curvatura: estático 10D, dinâmico 20D.
Temperatura de funcionamento: -40℃~ 70℃.
Baixa perda e baixa dispersão.
Um design optimizado e controle preciso do excesso de comprimento garantem excelentes propriedades mecânicas e ambientais para o cabo.
Tamanho pequeno, peso leve, auto-suportado.
Ideal para cabeamento interno, para montagem direta de conectores, transmissão de dados, entre outros.

Especificações Técnicas do Cabo Óptico

Número de Fibras	Tamanho do Cabo (mm)	Peso do Cabo (kg/km)	Raio Mínimo de Curvatura (mm)		Carga de Tração Máxima (N)		Carga de Esmagamento Máxima (N/100mm)
Número de Fibras	Tamanho do Cabo (mm)	Peso do Cabo (kg/km)	Estático	Dinâmico	Curto Prazo	Longo Prazo	Curto Prazo	Longo Prazo
4	5.0±0.3	19	10	20	130	440	300	1000
6	5.2±0.3	23	10	20	130	440	300	1000
8	5.5±0.3	26	10	20	130	440	300	1000
12	6.5±0.3	36.5	10	20	200	660	300	1000
24	8.2±0.3	54.5	10	20	200	660	300	1000

Nota: Esta ficha técnica serve apenas como referência e não como um suplemento para o contrato.

Especificações Técnicas da Fibra——G.652D

Item	Especificações	Item	Especificações
Tipo de Fibra	Monomodo	PMD (dispersão de polarização)	£0.2 ps/km1/2
Material de Fibra	Sílica Dopada	Diâmetro de Campo Modal @ 1310 nm	(8.6~9.5)±0.6 um
Coeficiente de Atenuação @ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm	£ 0.35 dB/km £ 0.35 dB/km £ 0.21 dB/km £ 0.30 dB/km	Dispersão Cromática @ 1288 ~ 1339 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	£3.5 ps/(nm. km) £5.3 ps/(nm. km) £18 ps/(nm. km) £22 ps/(nm. km)
Ponto de Descontinuidade	£ 0.05 dB	Desvio de Concentricidade Núcleo-Bainha	£ 0.6 um
Comprimento de Onda de Corte do Cabo	£ 1260 nm	Diâmetro da Bainha	125.0 ± 1 um
Comprimento de Onda de Dispersão Nula	1300 ~ 1324 nm	Declive no Comprimento de Onda de Dispersão Nula	£0.092 ps/(nm2.km)
Diâmetro do Revestimento Primário	245 ± 10 um	Dependencia Térmica 0oC~ 70oC @ 1310 & 1550nm	£ 0.1 dB/km
Nível de Ensaio	100 kpsi (=0.69 Gpa), 1%	Dependencia Térmica 0oC~ 70oC @ 1310 & 1550nm	£ 0.1 dB/km

* PMDQ é um link de 20 secções de cabo (M) e um nível de probabilidade de 0,01% (Q).

Contacte-nos para informações mais detalhadas.
