Protetor de emenda óptica termocontrátil

Solicite uma cotação

Sobre nós: http://cyshrinktubing.com.br/1-2-11-heat-shrink-optical-fiber-splice-protector.html

Modelo: CYG-OFS

Temperatura de operação: -55℃~105℃
Temperatura mínima de contração: 80℃
Temperatura mínima após contração: 120℃

Descrição
O protetor de emenda óptica termocontrátil é transparente e foi primeiramente fabricado mediante o uso de poliolefina. A tranparência deste torna fácil a determinação da emenda óptica e também facilita na operação. Isto ajuda na redução os riscos e danos durante o processo de operação, e tem muito pouco impacto nas propriedades ópticas. A estrutura selada garante uma resistência a altas temperaturas e a umidade mais elevada.

Especificações

Propriedades	Método de teste	Dados tipicos
Resistência a tração	ASTM D2671	≥18 MPa
Alongamento de ruptura	ASTM D2671	700%
Densidade	ISO R1183D	0.94 g/cm3
Rigidez dielétrica	IEC 243	20 kV/mm
Constante dielétrica	IEC 243	2.5max

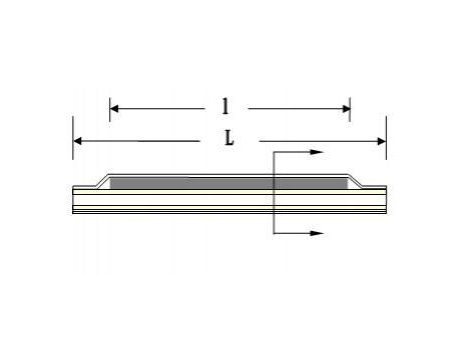

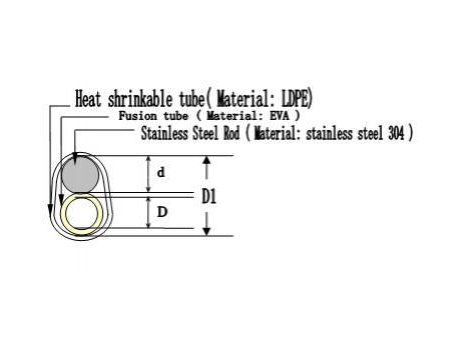

	Protetor de emenda		Tubo de fusão		Haste de aço		Diâmetro externo após contração
Tipos	Diâmetro externo	Comprimento	Diâmetro interno	Comprimento	Diâmetro externo	Comprimento
Tipos	D1	L	D	L	d	l
Mangas maiores
CYG-OFSP-60	3	60	1.2	60	1.5	55	2.8
CYG-OFSP-60-a	3	60	1.2	60	1.5	56	2.8
CYG-OFSP-60-c	3	60	1.2	60	1.5	58	2.8
CYG-OFSP-45	3	45	1.2	45	1.5	40	2.8
CYG-OFSP-45-a	3	45	1.2	45	1.5	41	2.8
CYG-OFSP-45-c	3	45	1.2	45	1.5	43	2.8
CYG-OFSP-23	3	23	1.2	23	1.5	18	2.8

	Protetor de emenda		Tubo de fusão		Haste de aço		Diâmetro externo após contração Comprimento
Tipos	Diâmetro externo	Comprimento	Diâmetro interno	Comprimento	Tipos	Diâmetro externo
Tipos	D1	L	D	L	d	l
Special sleeves
CYG-OFSP-60S	2.7	60	1.2	60	1.2	55	2.6
CYG-OFSP-45S	2.7	45	1.2	45	1.2	40	2.6
CYG-OFSP-40S	2.7	40	1.2	40	1.2	35	2.6

	Protetor de emenda		Tubo de fusão		Haste de aço		Diâmetro externo após contração Comprimento
Tipos	Diâmetro externo	Comprimento	Diâmetro interno	Comprimento	Tipos	Diâmetro externo
Tipos	D1	L	D	L	d	l
CYG-OFSP-60T	2.5	60	1.2	60	1	55	2.5
CYG-OFSP-60T-a	2.5	60	1.2	60	1	56	2.5
CYG-OFSP-60T-c	2.5	60	1.2	60	1	58	2.5
CYG-OFSP-45T	2.5	45	1.2	45	1	40	2.5
CYG-OFSP-45T-a	2.5	45	1.2	45	1	41	2.5
CYG-OFSP-45T-c	2.5	45	1.2	45	1	43	2.5
CYG-OFSP-40T	2.5	40	1.2	40	1	35	2.5

	Protetor de emenda		Tubo de fusão		Haste de aço		Diâmetro externo após contração Comprimento
Tipos	Diâmetro externo	Comprimento	Diâmetro interno	Comprimento	Tipos	Diâmetro externo
Tipos	D1	L	D	L	d	l
Mangas mini/micro
CYG-OFSP-40M	1.1	40	0.4	40	0.5	39.5	1.2
CYG-OFSP-35M	1.1	35	0.4	35	0.5	34.5	1.2
CYG-OFSP-30M	1.1	30	0.4	30	0.5	29.5	1.2
CYG-OFSP-25M	1.1	25	0.4	25	0.5	24.5	1.2
CYG-OFSP-20M	1.1	20	0.4	20	0.5	19.5	1.2
CYG-OFSP-18M	1.1	18	0.4	18	0.5	17.5	1.2
CYG-OFSP-15M	1.1	15	0.4	15	0.5	14.5	1.2
CYG-OFSP-10M	1.1	10	0.4	10	0.5	9.5	1.2
