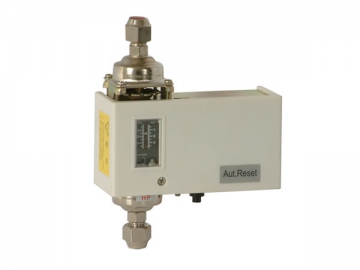

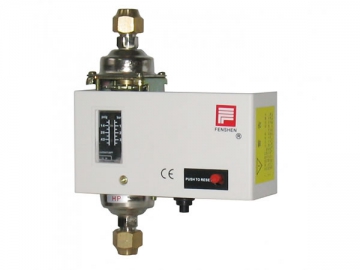

Controle de pressão diferencial de óleo
Estão disponíveis com modelos de reposição automática e manual.
Descrição
A série FSD de controles de pressão diferencial (controles de pressão de óleo) protege os compressores de refrigeração e outras máquinas. Os sistemas de refrigeração e lubrificação requerem uma pressão de óleo específica para lubrificar cada componente. Se a pressão for muito baixa, os compressores começarão a picar (óleo do cilindro) e perderão óleo durante as operações normais ou de arranque e, eventualmente, estragarão a almofada do rolamento no compressor.
O interruptor de pressão diferencial recebe o sinal de pressão de descarga da bomba de óleo lubrificante e a pressão de sucção do compressor. Ele mantém as duas pressões dentro de um intervalo específico e, quando a diferença for menor do que o intervalo definido, o interruptor corta automaticamente o circuito do compressor para parar o funcionamento.
Dados técnicos
Temperatura ambiente: -40 ~ 65 ℃
Temperatura média: -40 ~ 120 ℃
Meio disponível: R134a, R22, R407C, R404A / R507, água, ar e óleo.
Conexão de cabo: A entrada do cabo pode ser usada para diâmetros de 15mm.
| Voltagem (V) | A.C.110 | A.C.220 | |
| Corrente (A) | |||
| Corrente não indutiva | 24 | 16 | |
| Corrente indutiva | Carga máxima | 24 | 16 |
| Iniciando | 144 | 96 | |
| Símbolo | Modelo | Ajustar a amplitude | Interruptor diferencial | Configuração de fábrica | Tempo de atraso (sec.) | Pressão máx. de trabalho |
| (MPa) | (MPa) | (MPa) | (MPa) | |||
| Série FSD-C = | FSD15C | 0.03→0.15 | ≥0.05 | 0.05 | 1.7 | |
| FSD2C | 0.03→0.2 | ≥0.05 | 0.05 | 1.7 | ||
| FSD35C | 0.05→0.35 | ≥0.05 | 0.1 | NO | 1.7 | |
| FSD35CH | 0.05→0.5 | ≥0.05 | 0.1 | 3.3 | ||
| Série FSD-T | FSD35T | 0.05→0.35 | ≥0.05 | 0.1 | 60 | 1.7 |
| FSD35TH | 0.05→0.5 | ≥0.06 | 0.1 | 60 | 3.3 | |
| Série FSD-CHM | FSD1.5CHM | Fixo 0.15 | ≥0.04 | Fixo 0.15 | NO | 3.3 |
| FSD2.5CHM | Fixo 0.25 | ≥0.04 | Fixo 0.25 | 3.3 | ||
| Todos os requisitos especiais devem ser marcados por trás do número de modelo polegadas tamanho da conexão (7 / 16-20UNF), por favor, indique a letra "E" após o número do modelo. MGL significa capilar, o comprimento padrão é de 1 m (incluindo as porcas flare), por favor marque a exigência de comprimento especial. Padrão F, conexão de rosca interna Padrão A, para montagem em aço inoxidável caixa de ar. | ||||||
Conexão padrão do controle de pressão diferencial
Nome do modelo estado "E" é conexão 1/4 '' Flare porca 7/16 '' - 20UNF rosca;
Sem "E" está é uma conexão φ6 Porca Flare M12 * rosca 1,25
Os serviços OEM estão disponíveis em quantidades de pedido mínimo de 500 unidades por modelo. Para maiores informações entre em contato conosco.
