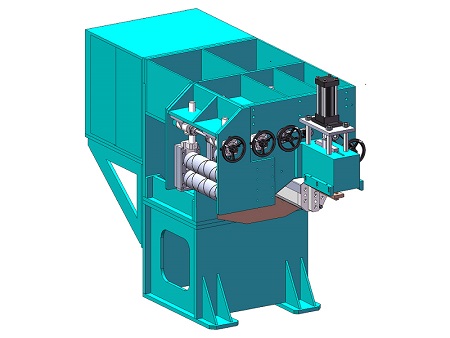

Bobinadoras (Aros sem tubo)
As bobinadeiras de aro sem câmara de ar, também chamadas de formadoras de rolos, são especialmente desenvolvidas para a formação de rolos de aros de rodas de aço. Essa máquina formadora de 3 rolos apresenta uma estrutura durável, fácil ajuste, alta eficiência de produção e fácil operação. Ela também é usada para estender duas bordas retas para os processos subsequentes de solda de topo, alcançando funções duplas de estampagem e laminação. As funções de estampagem fornecem as marcas necessárias na faixa do aro, incluindo especificações, modelo, fabricante, data de produção e muito mais. O enrolamento é usado para a soldagem de topo subsequente.
- Essa formadora de rolos, também conhecida como máquina formadora de aro de roda, é usada para enrolar automaticamente as faixas de aro cortadas no comprimento.
- É usado um dispositivo de carregamento manual.
- Essa formadora de rolos possui uma função de rebarbação que permite a remoção de rebarbas em ambas as extremidades das faixas de aro. Isso evita que a matriz e o operador do próximo processo sejam arranhados.
- Esse rolo de aro sem câmara também suporta parâmetros de estampagem, modelos, fabricantes, data de produção e outras informações sobre as faixas do aro.
- Uma função de nivelamento também está disponível. Com base nos requisitos do cliente, o nivelamento da borda a ser soldada após o enrolamento ajuda a reduzir a necessidade de usar uma aplainadora separada e facilita os processos seguintes de solda de topo.
- Esse rolo de aro apresenta uma estrutura horizontal, acionamento por engrenagem de corrente e ajuste por volante, garantindo e facilitando a operação confiável e a fácil manutenção.
- Dependendo dos diferentes requisitos do cliente, os cabeçotes de estampagem podem ser trocados de forma rápida e fácil.
- Uma plataforma de descarga automática pode ser adicionada para um transporte conveniente e automático da peça de trabalho.
- Esse rolo de aro sem câmara integra rebarbação, estampagem, enrolamento e achatamento, economizando custos de mão de obra e espaço físico.
- O eixo possui um rolamento NSK japonês de alto desempenho para garantir uma longa vida útil.
- O sistema de controle elétrico usa a marca alemã Schneider, com excelente segurança e confiabilidade.
- Na linha de produção de aro de roda pequeno, o rolo de aro achatará diretamente a borda da solda. Após a conclusão da formação do rolo, a peça de trabalho é transferida diretamente para o processo de solda de topo.
| Nº | Modelo | Linha de borda pequena | Linha de borda grande | Linha de borda ultragrande | |
| 1 | Faixa de diâmetro do aro | 13~18polegadas | 17.5~26ipolegadas | 20~54polegadas | |
| 2 | Espessura da faixa do aro | ≤4mm | ≤8mm | ≤8mm | |
| 3 | Largura da faixa da borda | 3~10polegadas | 5.5~16polegadas | 7~28polegadas | |
| 4 | Especificações da máquina principal | Alimentador | （Disponível) | （Disponível) | （Disponível) |
| 5 | Rebarbador | Opcional | Opcional | Opcional | |
| 6 | Estampador | Opcional | Opcional | Opcional | |
| 7 | Bobinadora | JYJ-600 | JYJ-800 | JYJ-1000 | |
| 8 | Potência | 7.5kW | 11kW | 11kW | |
| 9 | Diâmetro do rolo de enrolamento | 155mm | 165mm | 175mm | |
| 10 | Velocidade do rolo de enrolamento | 88r/min | 63r/min | 63r/min | |
| 11 | Fonte de alimentação | AC 380V/3phase/50Hz, pode ser personalizado | |||
Todas as informações sobre este equipamento estão sujeitas a alterações sem aviso prévio e servem apenas como referência. Os serviços de personalização estão disponíveis, com a máquina final fornecida com base nas informações técnicas acordadas.
