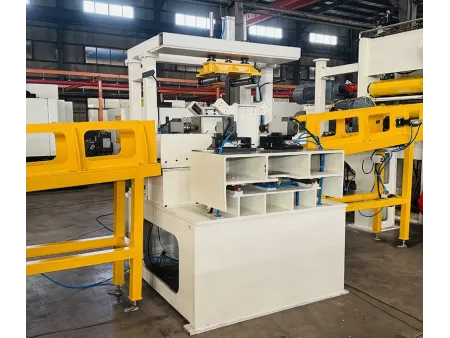

Máquina de rebarbação de bordas
Solicite uma cotação

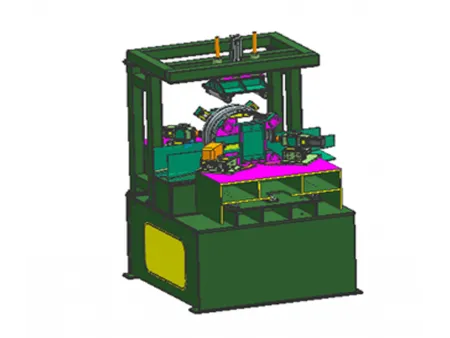

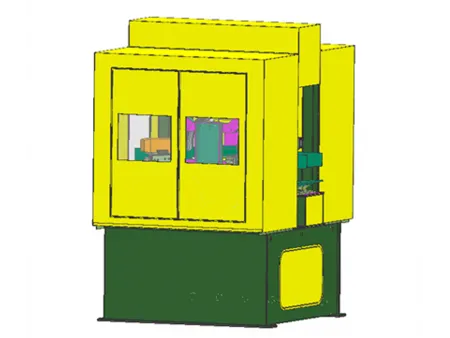

A máquina de rebarbação de bordas automática é uma solução dedicada para a rebarbação de bordas em rodas. Projetada para operações pós-conformação, ela remove as rebarbas de ambas as flanges da roda em uma única passagem, produzindo bordas lisas, sem rebarbas visíveis. Ela consiste em quatro módulos funcionais principais: uma unidade de alimentação, uma unidade de alinhamento, uma unidade de rotação da roda motorizada e uma unidade de rebarbação motorizada com cabeçotes de esmerilhamento. Com controle baseado em PLC, a máquina oferece os modos de operação manual, semiautomático e totalmente automático, garantindo integração flexível em diferentes linhas de produção.
Especificações
- Força máxima de fixação: 490 kg (ajustável)
- Pressão de alimentação de retificação: 0-0,4 MPa (ajustável com precisão)
- Potência do servomotor rotativo: 1,5 kW
- Velocidade máxima de rotação do aro: 40 r/min
- Velocidade máxima do cabeçote de retificação: 9000 r/min
- Peso da máquina: aproximadamente 4 t
Fluxo de ProcessoFluxo de Processo
- Após a perfilagem
- Rebarbação
Características
- Estrutura da máquina: Fabricada com placas de aço espessas com construção soldada. O recozimento pós-soldagem para alívio de tensões garante alta rigidez, estabilidade dimensional e precisão a longo prazo.
- Configuração de quatro cabeças de retificação: Cada lado do flange do aro é equipado com duas cabeças de retificação motorizadas, permitindo a rebarbação simultânea e altamente eficiente de ambas as bordas.
- Ângulo de retificação ajustável: As cabeças de retificação podem ser ajustadas de acordo com a geometria do flange do aro dentro de uma faixa de 45° a 90° para se adequar a diferentes geometrias do flange do aro.
- Discos de retificação diamantados: as cabeças de retificação são equipadas com discos abrasivos diamantados, oferecendo longa vida útil e desempenho de retificação estável.
- Sistema de controle de retificação: utiliza controle de amortecimento pneumático com retificação de pressão constante, garantindo força de contato estável durante a rebarbação. A pressão de retificação é regulada com precisão por meio de um regulador de pressão de precisão.
