A soldadora é utilizada na linha de produção de rodas de aço para soldagem de aros de rodas de aço.

A máquina de soldagem de topo utilizada na linha de produção de rodas de aço é projetada para unir e soldar as extremidades dos aros enrolados para formar os aros de rodas. As funções de fixação e soldagem são operadas hidraulicamente, com os parâmetros de soldagem facilmente ajustáveis através de uma tela sensível ao toque.

As máquinas de soldagem de topo podem ser fornecidas com processo de soldagem topo a topo AC ou DC. A soldadora DC oferece velocidade de soldagem mais rápida e qualidade superior da solda, ideal para necessidades de alta precisão, mas exige especificações mais rigorosas de material e planicidade. A escolha do tipo de máquina depende das necessidades específicas de produção, permitindo personalização para desempenho ideal.

Fluxo do Processo Fluxo do Processo

Junta de solda achatada

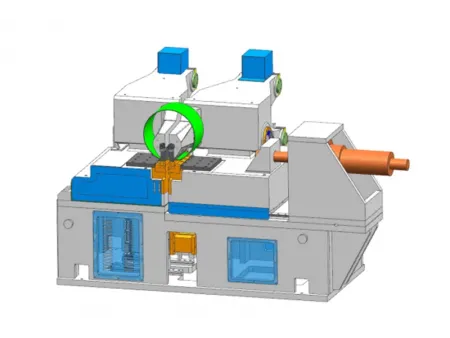

Máquina de Soldagem de Topo

Máquina de Soldagem de Topo AC

Modelo	UNV-400	UNV-630	UNV-800	UNV-1000	UNV-1250	UNV-1500
Tensão de entrada nominal do circuito principal	380V	380V	380V	380V	380V	380V
Tensão de entrada nominal do circuito de controle	380V/50HZ	380V/50HZ	380V/50HZ	380V/50HZ	380V/50HZ	380V/50HZ
Tensão secundária	6,3V-12,6V	6,3V-12,6V	7,9V-15,8V	7,9V-15,8V	9V-18V	9V-18V
Tensão da válvula solenóide	24V	24V	24V	24V	24V	24V
Potência total de entrada	400KVA	630KVA	800KVA	1000KVA	1250KVA	1500KVA
Força máxima de upsetting	280KN	280KN	320KN	320KN	400KN	400KN
Força máxima de prensagem	540KN	540KN	600KN	600KN	750KN	750KN
Área máxima de soldagem	1500mm²	2100mm²	3200mm²	3600mm²	7200mm²	9600mm²
Largura máxima do aro da roda	300mm	350mm	400mm	450mm	800mm	800mm
Espessura máxima do aro da roda	5mm	6mm	8mm	8mm	9mm	12mm
Diâmetro mínimo do aro soldado	250mm	300mm	400mm	400mm	540mm	540mm
Taxa de fluxo de água de resfriamento	80L/min	100L/min	140L/min	160L/min	180L/min	200L/min
Pressão da água de resfriamento	0,2-0,4Mpa	0,2-0,4Mpa	0,2-0,4Mpa	0,2-0,4Mpa	0,2-0,4Mpa	0,2-0,4Mpa
Temperatura da água de resfriamento	≤30℃	≤30℃	≤30℃	≤30℃	≤30℃	≤30℃
Tipo de água de resfriamento	Água purificada	Água purificada	Água purificada	Água purificada	Água purificada	Água purificada

Máquina de Soldagem de Topo DC

Modelo	DC350*4
Tensão nominal de entrada do circuito principal	380V
Tensão nominal de entrada do circuito de controle	380V/50HZ
Tensão da válvula solenóide	24V
Potência total de entrada	1400KVA
Força máxima de deformação	320KN
Força máxima de compressão	600KN
Área máxima de soldagem	1500mm²
Largura máxima do aro de roda	300mm
Espessura máxima do aro de roda	5mm
Diâmetro mínimo do aro de roda	460mm
Vazão de água de resfriamento	200L/min
Pressão da água de resfriamento	0,2-0,4Mpa
Temperatura da água de resfriamento	≤30℃
Tipo de água de resfriamento	Água purificada

Características

Configurações de corrente de soldagem ajustáveis em múltiplos níveis suportam uma variedade de especificações de aros.
Os eletrodos de cobre de liga de alta qualidade garantem excelente condutividade e alta durabilidade.
O sistema hidráulico da máquina de solda topo a topo possui uma estrutura compacta, que minimiza o espaço necessário.
Suporta tanto a soldagem automática quanto a manual, tornando-a fácil de usar.
Todos os componentes elétricos da máquina de solda topo a topo possuem conexões integradas, facilitando a instalação e a manutenção.
Seu design estrutural aprimora a resistência e a precisão da soldagem.
A máquina de solda de aros pode ser equipada com um transportador automático de escória para limpar a escória dos eletrodos e da base da máquina de solda topo a topo.
