Capacitor para ventilador CBB61 com lug soldada

Solicite uma cotação

Sobre nós: http://indus-abrasives.com.br/5-2-1-brazed-welded-cup-grinding-wheels.html

Nos utilizamos o filme de polipropileno metalizado com classe elétrica, para produzir o capacitor para ventilador CBB61; A camada metalizada de zinco-alumínio é usada como eletrodo. Este capacitor de polipropileno metalizado é envolvido com uma resina epóxida retardadora de chama.

Nosso capacitor possui um invólucro plástico de alta qualidade com lug soldada de chumbo; Além disso, este capacitor de partida de motor tem volume pequeno e alta relação preço-desempenho.

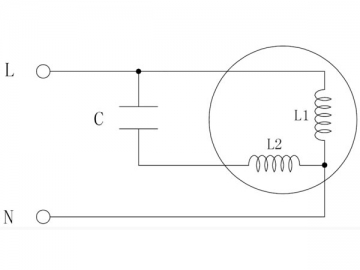

Diagrama do circuito típico do capacitor para ventilador CBB61 com lug soldada

Parâmetros do capacitor para ventilador CBB61 com lug soldada

Certificação de segurança		UL, VDE, CQC, TUV
Padrão		GB/T3667.1, UL810, EN60252-1
Temperatura ambiente		-40℃ - 105℃
Tensão nominal		110VAC-600VAC (50/60Hz)
Capacitância nominal		0.1μF -80μF
Tolerância de capacitância		±5% (J) ±10% (K)
Tangente do ângulo de perdas (20℃)		≤0.002 (100Hz)
Tensão de ensaio	Entre os terminais	2×UN (CA)/60s (CQC, VDE, TUV), 1.5×UN (CA)/60s (UL)
	Entre os terminais e a carcaça	2×UN 1.000 (CA)/60s(≥2.000CA)
Grau de proteção		CBB61: classe P0; CBB61-P2: classe P2
Corrente de defeito		CBB61-P2: 10.000AFC (UL 810)

Especificações gerais do capacitor para ventilador CBB61 com lug soldada

(Unidade: mm)
Taxa de capacitância	250CA	300CA	350CA	400CA	450CA	500CA	550-600CA
Taxa de capacitância	C×L×A	C×L×A	C×L×A	C×L×A	C×L×A	C×L×A	C×L×A
0.40μF	——	——	——	——	31×9×17	31×9×19	32×11×21
0.50μF	——	——	——	——	31×9×17	31×9×19	32×11×21
0.56μF	——	——	——	31×9×17	31×9×19	32×10×19.5	32×11×21
0.60μF	——	——	——	31×9×17	32×10×19.5	32×11×21	36×11×22
0.80μF	——	——	31×9×19	32×10×19.5	32×11×21	36×10.5×20	36×12×22
1.0μF	——	31×9×7	32×10×19.5	32×11×21	36×10.5×20	36×11×22	36×12×22
1.2μF	31×9×17	32×10×19.5	32×11×21	36×11×22	36×12×22	36×12.5×24	36×15×25
1.5μF	31×9×19	32×11×21	36×11×22	36×12×22	36×12.5×24	36×15×25	36×16×28
1.8μF	31×10×19	36×10.5×20	36×12×22	36×12.5×24	36×15×25	36×16×28	38×18.5×29
2.0μF	31×10×19	36×11×22	36×12.5×24	37×13.5×24	36×15×25	38×17×28	38×19.5×31
2.2μF	32×11×21	36×11×22	36×12.5×24	37×13.5×24	36×16×28	38×18.5×29	38×19.5×31
2.5μF	32×11×21	36×12×22	36×15×25	36×16×28	38×17×28	38×19.5×31	48×19×28
3.0μF	36×12×22	36×12.5×24	36×16×28	38×17×28	38×19.5×31	47×17×31	47×20×31
3.5μF	36×12×22	36×15×25	38×17×28	38×18.5×29	47×17×28	47×20×31	47×23×32
4.0μF	36×12.5×24	38×14.5×27	38×18.5×29	38×19.5×31	48×19×28	47×20×33	47×23×35
4.5μF	36×12.5×24	36×16×28	38×19.5×31	48×17×28	47×20×31	47×23×35	47×24×37
5.0μF	37×13.5×24	38×17×28	48×17×28	47×17×31	47×20×31	47×23×35	47×27×37
6.0μF	38×16×27	38×18.5×29	38×19.5×31	47×20×31	47×23×35	47×27×37	58×26×38
6.5μF	38×16×27	38×18.5×29	47×19×31	48×22×32	47×23×35	48×28×40	58×26×38
8.0μF	48×17×28	48×19×28	47×23×32	47×23×35	47×27×37	58×23×38	58×30×40
10μF	47×20×31	47×20×33	47×24×37	48×28×40	58×26×38	58V30×40	70×38×52
12μF	48×19×28	47×23×35	48×28×40	58×26×38	58×28×40	58V32×43	70×38×52
