Centro de usinagem vertical para trabalhos pesados, Série VMC-1890 Centro de usinagem vertical
Solicite uma cotação
O centro de usinagem vertical com guias quadradas do tipo 1890 é especialmente destinado para o processamento bruto de vários produtos e fabricação de moldes. A operação principal de usinagem é a de corte. Este modelo de centro de usinagem vertical tem uma velocidade do eixo de até 6000r.p.m e uma precisão de posicionamento de ±0.005/300mm, o uso deste centro de usinagem vertical apenas requer uma potência de 30KVA.
Características técnicas| Modelo | VMC-1890 |
| Curso | |
| Curso do eixo X (mm) | 1800 |
| Curso do eixo Y (mm) | 900 |
| Curso do eixo Z (mm) | 800 |
| Distância do eixo à mesa de trabalho (mm) | 210-1010 |
| Distância entre o centro do eixo arvore a coluna (mm) | 970 |
| Mesa de trabalho | |
| Dimensões da mesa de trabalho (mm) | 1970×1000 |
| Peso máximo sobre a mesa (kg) | 2000 |
| Rasgos T (largura - nº de rasgos x distância) (mm) | 18-7×120 |
| Eixo árvore | |
| Rotação standard do eixo árvore (r.p.m) | 6000 |
| Potência do eixo (KW) | 29.5 (22) |
| Cone | BT50φ190 (belt drive) |
| Avanços | |
| Avanço rápido dos eixos X, Y (mm/min) | 15000 |
| Avanço rápido de eixo Z (mm/min) | 13000 |
| Avanço de corte triaxial (mm/min) | 1-7000 |
| Outros | |
| Potência do motor de 3 eixos (KW) | 4.5/7.0/4.5 |
| Precisão de posicionamneto (mm) | ±0.005/300 |
| Precisão de repetibilidade (mm) | ±0.003/300 |
| Sistema de controle | MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D |
| Tanque de refrigeração (bomba) (HP) | 1/2 |
| Potência requerida (KVA) | 30 |
| Pressão de ar (bar) | 6-7 |
| Peso da máquina (kg) | 16400 |
| Dimensão da máquina (mm) | 5100×3400×3200 |
- Magazine de ferramenstas giratório, com capacidade para 24 ferramentas

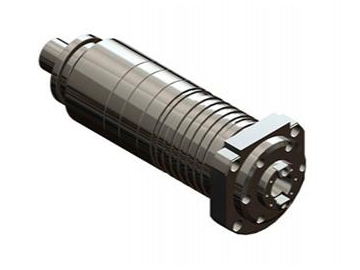

- Fuso mecânico, accionamento direto

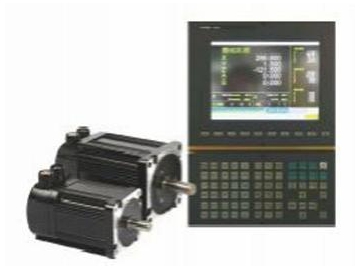

- Sistema de controle e motor
- Guia quadrada
Para estes componentes, o sitema de controle pode ser modificado de acordo com as necessidades de cada cliente. Nosso depósito de ferramentas pode ser montado com mais capacidade de armazenamento das ferramentas. Caso precise de informações mais detalhadas, pode clicar nos .
