O centro de usinagem vertical com guias quadradas, VMC-850 é muito apropriado para o corte e fresagem, 3 eixos usam guias quadradas para uma alta rigidez, velocidade do eixo até 8000 rpm. Deste modo, é apropriado para processamento duro e produção de ampla gama de produtos. O centro de usinagem vertical apenas requer uma potência de 20KVA, o que pode poupar os custos de usinagem para os usuários.

Características técnicas
Modelo VMC-850
Curso
Curso do eixo X (mm) 800
Curso do eixo Y (mm) 500
Curso do eixo Z (mm) 500
Distância do eixo à mesa de trabalho (mm) 110-810
Distância entre o centro do eixo arvore a coluna (mm) 575
Mesa de trabalho
Dimensões da mesa de trabalho (mm) 1000×530
Peso máximo sobre a mesa (kg) 600
Rasgos T (largura - nº de rasgos x distância) (mm) 18-5×110
Eixo árvore
Rotação standard do eixo árvore (r.p.m) 8000
Potência do eixo (KW) 10 (7.5)
Cone BT40φ150 (belt drive)
Avanços
Avanço rápido dos eixos X, Y (mm/min) 18000
Avanço rápido de eixo Z (mm/min) 15000
Avanço de corte triaxial (mm/min) 1-8000
Outros
Potência do motor de 3 eixos (KW) 3.0/3.0/3.0
Precisão de posicionamneto (mm) ±0.005/300
Precisão de repetibilidade (mm) ±0.003/300
Sistema de controle MISUBISHI: M80A/M80B, FANUC: Oi-MF, SINUMERIK 828D
Tanque de refrigeração (bomba) (HP) 1/2
Potência requerida (KVA) 20
Pressão de ar (bar) 6-7
Peso da máquina (kg) 6000
Dimensão da máquina (mm) 2700×2400×2500
Amostra de componentes do centro de usinagem vertical com guias quadradas
  • Magazine de ferramenstas giratório, com capacidade para 24 ferramentas

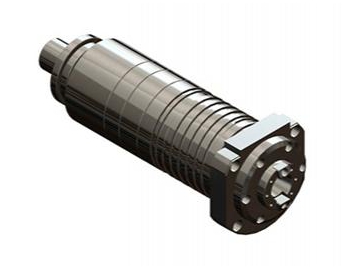

  • Fuso mecânico, accionamento direto

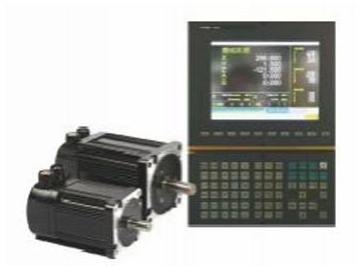

  • Sistema de controle e motor
  • Guia quadrada

Para estes componentes, o sitema de controle pode ser modificado de acordo com as necessidades de cada cliente. Nosso depósito de ferramentas pode ser montado com mais capacidade de armazenamento das ferramentas. Caso precise de informações mais detalhadas, pode clicar nos .
