Torre de telecomunicação tubular triangular
Torres autoportantes fabricadas com perfis tubulares de aço para uso como torres de telecomunicações, com alturas que variam de 5 a 120 metros
As torres de comunicação tubulares de aço com três pernas utilizam tubos circulares de aço como principal material estrutural e apresentam uma disposição triangular. Essa disposição triangular ajuda a distribuir o peso uniformemente e mantém a torre de comunicação tubular estável sob condições de vento e de operação normal. Essas torres autoportantes são utilizadas em projetos de comunicação móvel e radiodifusão, especialmente em locais com espaço limitado, mas que exigem desempenho estável e de longo prazo.
- Padrão de projeto: ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1
- Faixa de altura 5-120 m, personalizável de acordo com as necessidades do projeto
- Velocidade do vento de projetoAté 300 km/h, de acordo com as condições do local
- Tratamento de superfície Galvanizado por imersão a quente; Pintura
- Estrutura da torre
A torre é composta por base, pernas (feitas de tubos de aço sem costura ou tubos soldados por alta frequência), membros horizontais, contraventamento diagonal, escada de acesso, plataformas, suportes de antena e um pára-raios. Todos os componentes são conectados por meio de parafusos, para garantir uma estrutura triangular estável. - Características do material
Os principais elementos estruturais utilizam tubos de aço sem costura ou tubos de aço soldados, enquanto os elementos horizontais e diagonais podem ser fabricados com cantoneiras de aço ou tubos de aço. São utilizados moldes de precisão para garantir a intercambiabilidade na produção em massa. - Projeto da fundação
Com uma fundação de três folhas, as torres tubulares de aço de três pernas possuem uma base compacta e leve, o que ajuda a economizar nos custos de fundação e facilita muito o trabalho no local.
Ambientes típicos de instalação
As estruturas tubulares de aço de três pernas são adequadas para áreas suburbanas, cidades pequenas e vilas rurais onde os custos de terreno são mais baixos e os requisitos visuais não são rigorosos. Para um melhor desempenho geral e uma instalação mais fácil, são preferíveis áreas montanhosas e acidentadas com menor pressão do vento.
| Produto | Torre de telecomunicação |
| Tipo | Autoportante |
| Padrão de design | ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1 |
| Certificações | ISO 9001: 2015; COC; Relatório de inspeção de terceiros (SGS, BV) |
| Parafusos e fixadores | Grade 8.8 / 6.8 / 4.8; ASTM A325; DIN 7990, DIN 931, DIN 933; ISO 4032, ISO 4034 |
| Material principal | Tubo de aço |
| Faixa de altura | 5-120m, personalizável de acordo com as necessidades do projeto |
| Velocidade do vento de projeto | té 300 km/h, de acordo com as condições do local |
| Tratamento de superfície | Galvanizado por imersão a quente; Pintura |
| Norma de galvanização | ASTM A123 / ISO 1461 |
| Vida útil prevista | Mais de 20 anos |
| Opções de cor | Prata (galvanizado) ou acabamento pintado, sistema de cores RAL, personalizável |
| Resistência sísmica | Até 8° de intensidade sísmica |
| Faixa de temperatura de operação | −35°C a 45°C |
| Plataformas de trabalho e descanso | 1–3 unidades |
| Suportes para antenas | 3–18 unidades |
| Suportes para antenas parabólicas de micro-ondas | 3–18 unidades |
| Características principais | Conexões flangeadas; desempenho estrutural estável |
| Padrão de desing | TIA/EIA-222-G/H/F EN 1991-1-4 EN 1993-3-1 Velocidade do vento em rajadas de 3 segundos Norte americano (EIA,UBC,CSA) Europeu (Eurocode) | |
| Aço estrutural | ||
| Classe | Aço macio | Aço de alta resistência |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Velocidade do vento de projeto | Up to 300 km/h | |
| Deformação admissível | 0.5–1.0° @ velocidade operacional | |
| Resistência à tração (MPa) | 360–510 | 470–630 |
| Limite de escoamento (t ≤ 16 mm) (MPa) | 235 | 355 / 420 |
| Alongamento (%) | 20 | 24 |
| Resistência ao impacto KV (J) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Porcas e parafusos | ||
| Classe | Classe 4.8,6.8,8.8 | |
| Normas para propriedades mecânicas | ||
| Parafusos | ISO 898-1 | |
| Porcas | ISO 898-2 | |
| Arruelas | ISO 7089 / DIN 125 / DIN 9021 | |
| Normas para dimensões | ||
| Parafusos (dimensões) | DIN 7990,DIN 931,DIN 933 | |
| Porcas (dimensões) | ISO 4032,ISO 4034 | |
| Arruelas (dimensões) | DIN 7989,DIN 127B,ISO 7091 | |
| Soldagem | ||
| Método de soldagem | Soldagem a arco com gás CO₂ e soldagem por arco submerso (SAW) | |
| Norma | AWS D1.1 | |
| Galvanização | ||
| Norma de galvanização de perfis de aço | ISO 1461 ou ASTM A123/A123M | |
| Norma de galvanização de Porcas e parafusos | ISO 1461 ou ASTM A153/A153M | |
Main Components
- Anchor Bolts
- Antenna Mounting Bracket
- Copper Grounding Components
- Connection Plates
- Antenna Mast
Optional Components
- Communication Tower Bolts
- Aviation Obstruction Light
- Climbing Ladder
- Copper Lightning Rod
- Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.
O layout triangular da coluna com três pernas otimiza o uso de cantoneiras e ajuda a reduzir o consumo total de material.
A largura compacta da base reduz ao mínimo a ocupação do terreno, o que torna a escolha do local mais prática e flexível.
Graças à sua estrutura geral leve, é transferida menos carga para a fundação, o que ajuda a reduzir os custos de construção civil. O projeto estrutural com treliças facilita o transporte e a montagem no local, além de encurtar o prazo de construção.
Projetada de acordo com a distribuição da carga eólica, a estrutura é capaz de suportar velocidades de vento de até 50 m/s e atende aos requisitos do Nível de Intensidade Sísmica 8, com uma transmissão de força suave e estável. Exemplos de aplicação do projeto

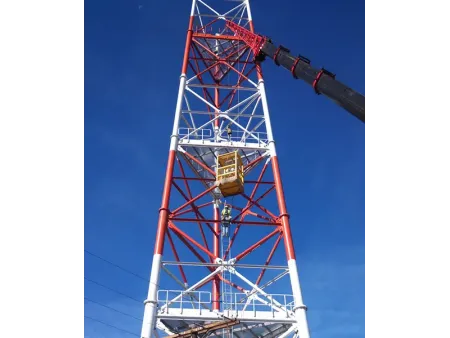

- Torre de telecomunicação tubular triangular de 50m

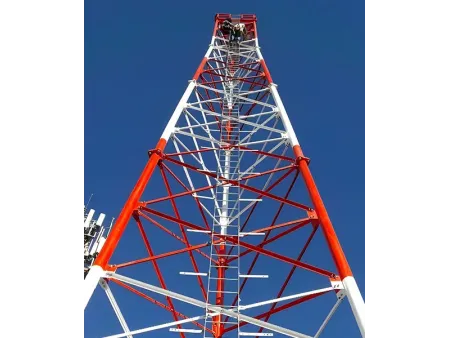

- Torre de telecomunicação tubular triangular de 50m
- Torre de telecomunicação tubular triangular de 50m
Corte a laser
O corte a laser é utilizado para moldar componentes de aço por meio de um feixe concentrado e da remoção assistida de gás. O processo oferece alta velocidade de corte e grande precisão dimensional (até ±0,05 mm), mantendo o impacto térmico ao mínimo. Isso reduz o risco de deformação e resulta em bordas limpas e bem definidas.
Perfuração e corte por CNC
Os cantoneiras de aço são processados em linhas de perfuração e corte controladas por CNC. A alimentação automática, o posicionamento, a perfuração e o corte estão todos integrados ao processo, garantindo que a produção ocorra de forma contínua e eficiente. O posicionamento preciso por CNC mantém a qualidade consistente, mesmo ao trabalhar com peças mais complexas.
Galvanização por imersão a quente e proteção de superfícies
A torre é protegida por galvanização por imersão a quente como principal tratamento anticorrosão, juntamente com um revestimento plástico adicional para proteção extra. A camada de zinco protege o aço contra a ferrugem e aumenta a resistência, enquanto o revestimento oferece isolamento extra e proteção da superfície. Esse tratamento combinado permite que a torre mantenha um desempenho confiável por mais de 20 anos e se adapte bem a ambientes adversos, como altas e baixas temperaturas, áreas costeiras e regiões montanhosas.
