Torre de telecomunicação em pinheiro
Torre de celular discreta, camuflada para se parecer com um pinheiro natural, disponível em alturas que variam de 5 a 40 metros
As torres de comunicação em forma de pinheiro são projetadas para imitar a forma de pinheiros reais, permitindo que as estações base de comunicação se integrem naturalmente em áreas cênicas e ambientalmente sensíveis, onde as torres tradicionais não são bem-vindas. Além de oferecer cobertura de sinal de telecomunicações, elas também podem ser utilizadas para monitoramento ambiental e iluminação noturna. A estrutura é sustentada por uma fundação autoportante de concreto armado, e a superfície externa é revestida com materiais sintéticos que imitam a casca de árvore, ajudando a torre a se integrar harmoniosamente à paisagem circundante.
- Norma de projeto ANSI/TIA-222-G/H/F, EN 1991-1-4, EN 1993-3-1
- Faixa de altura 5–40 m, personalizada de acordo com os requisitos do projeto
- Velocidade do vento de projeto Até 300 km/h, de acordo com as condições do local
- Tratamento de superfície Galvanizado por imersão a quente
Ambientes típicos de instalação
As torres em forma de pinheiro são mais adequadas para instalação em áreas cênicas ou parques onde os pinheiros são o principal tipo de vegetação, como encostas arborizadas e parques naturais. A forma e a cor da torre são combinadas o mais fielmente possível com pinheiros reais, de modo que a estrutura se integra ao ambiente e não parece destoar.
| Produto | Torre de telecomunicação |
| Tipo | Autoportante |
| Padrão de design | ANSI/TIA-222-G/H/F, EN 1991-1-4, EN 1993-3-1 |
| Certificações | ISO 9001: 2015; COC; Relatório de Inspeção por Terceiros (SGS, BV) |
| Parafusos e fixadores | Classe 8.8 / 6.8 / 4.8; ASTM A325; DIN 7990, DIN 931, DIN 933; ISO 4032, ISO 4034 |
| Material principal | Chapas de aço |
| Acabamento externo | Simulação de casca de árvore à base de polímero |
| Material das folhas | PU ignífugo |
| Faixa de altura | 5–40 m, personalizada de acordo com os requisitos do projeto |
| Velocidade do vento | Até 300 km/h, de acordo com as condições do local |
| Tratamento de superfície | Galvanizado por imersão a quente |
| Norma de galvanização | ASTM A123 / ISO 1461 |
| Vida útil esperada | Mais de 20 anos |
| Opções de cor | Acabamento verde natural ou cores personalizadas |
| Peças de reposição | Degraus de escalada, cabo-guia de segurança, Porcas e parafusos de fixação e todos os acessórios de instalação |
| Forma estrutural | Monopolo redondo ou poligonal |
| Características principais | Estrutura monopolar estável, seção redonda ou poligonal, design harmonioso com a paisagem, fabricado em conformidade com as normas ISO 9001 / ISO 14001 |
| Padrão de desing | TIA/EIA-222-G/H/F EN 1991-1-4 EN 1993-3-1 Velocidade do vento em rajadas de 3 segundos Norte americano (EIA,UBC,CSA) Europeu (Eurocode) | |
| Aço estrutural | ||
| Classe | Aço macio | Aço de alta resistência |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Velocidade do vento de projeto | Up to 300 km/h | |
| Deformação admissível | 0.5–1.0° @ velocidade operacional | |
| Resistência à tração (MPa) | 360–510 | 470–630 |
| Limite de escoamento (t ≤ 16 mm) (MPa) | 235 | 355 / 420 |
| Alongamento (%) | 20 | 24 |
| Resistência ao impacto KV (J) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Porcas e parafusos | ||
| Classe | Classe 4.8,6.8,8.8 | |
| Normas para propriedades mecânicas | ||
| Parafusos | ISO 898-1 | |
| Porcas | ISO 898-2 | |
| Arruelas | ISO 7089 / DIN 125 / DIN 9021 | |
| Normas para dimensões | ||
| Parafusos (dimensões) | DIN 7990,DIN 931,DIN 933 | |
| Porcas (dimensões) | ISO 4032,ISO 4034 | |
| Arruelas (dimensões) | DIN 7989,DIN 127B,ISO 7091 | |
| Soldagem | ||
| Método de soldagem | Soldagem a arco com gás CO₂ e soldagem por arco submerso (SAW) | |
| Norma | AWS D1.1 | |
| Galvanização | ||
| Norma de galvanização de perfis de aço | ISO 1461 ou ASTM A123/A123M | |
| Norma de galvanização de Porcas e parafusos | ISO 1461 ou ASTM A153/A153M | |
Main Components
- Anchor Bolts
- Antenna Mounting Bracket
- Copper Grounding Components
- Connection Plates
- Antenna Mast
Optional Components
- Communication Tower Bolts
- Aviation Obstruction Light
- Climbing Ladder
- Copper Lightning Rod
- Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.
Aplicações e durabilidade
As torres em forma de pinheiro podem integrar sensores de monitoramento ambiental, câmeras de vigilância e luminárias, sendo adequadas para uso não apenas como suporte de comunicação, mas também para segurança, monitoramento e iluminação noturna no mesmo local. A estrutura da torre foi projetada para resistir a ventos fortes, enquanto os materiais de camuflagem oferecem excelente resistência ao envelhecimento, aos raios UV e às variações de temperatura. Isso garante uma aparência natural realista e duradoura, além de durabilidade superior, mantendo a funcionalidade total de comunicação.
Aparência realista
A forma geral reproduz um pinheiro real. Os galhos e as folhas apresentam detalhes minuciosos, e as estruturas de cabos de suporte ficam ocultas no interior da estrutura para não prejudicar a aparência natural.
Funções ampliadas
As torres em forma de pinheiro podem ser equipadas com sensores de monitoramento ambiental, câmeras de segurança e sistemas de iluminação, permitindo que cumpram diversas funções em diferentes cenários de aplicação.
A instalação das torres em forma de pinheiro no local deve seguir uma sequência sistemática para garantir sua segurança e aparência. Uma vez que tudo tenha sido montado, o processo de instalação deve prosseguir da seguinte forma:
Obras de fundação
O processo de instalação começa com a preparação do local e a construção de uma fundação de concreto armado, de acordo com os projetos aprovados. Além de suportar todo o peso da torre de pinheiros, a fundação de concreto também garante que ela permaneça estável ao longo do tempo.
Montagem no local
Todos os componentes das torres em forma de pinheiro são entregues no local de instalação e montados no solo antes da elevação.
Verificação das conexões
Após a montagem dos componentes principais, todas as juntas e fixações são inspecionadas com ferramentas adequadas para garantir que todas as conexões estejam firmes e devidamente vedadas.
Elevação da torre
É necessário utilizar um guindaste para levantar a torre de pinho já montada e posicioná-la sobre a fundação.
Fixação final
A torre camuflada é posicionada com precisão sobre a fundação e fixada com parafusos de ancoragem e outros componentes de fixação.
Instalação e testes do sistema
Após a montagem da torre em forma de pinheiro, as linhas elétricas e os sistemas de comunicação são conectados. Em seguida, todas as funções são testadas no local para garantir que tudo esteja funcionando corretamente antes de colocar a torre em operação.
Inspeção final da aparência
Para garantir que o pinheiro se integre bem ao ambiente circundante, os galhos, as folhas e a superfície externa são verificados e ajustados após a instalação. Exemplos de aplicação do projeto

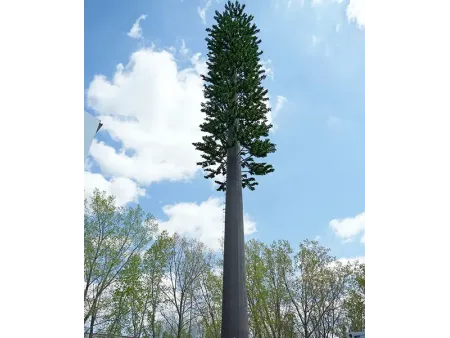

- Torre de telecomunicação em pinheiro de 30m

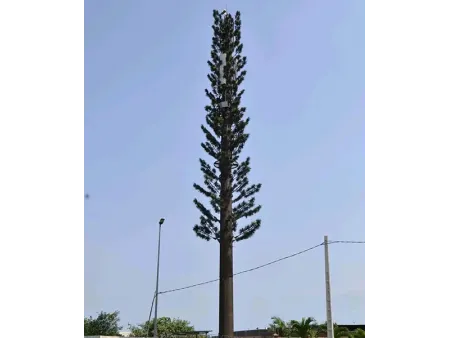

- Torre de telecomunicação em pinheiro de 25m
- Torre de telecomunicação em pinheiro de 25m
Corte a laser
O corte a laser é utilizado para moldar componentes de aço por meio de um feixe concentrado e da remoção assistida de gás. O processo oferece alta velocidade de corte e grande precisão dimensional (até ±0,05 mm), mantendo o impacto térmico ao mínimo. Isso reduz o risco de deformação e resulta em bordas limpas e bem definidas.
Perfuração e corte por CNC
Os cantoneiras de aço são processados em linhas de perfuração e corte controladas por CNC. A alimentação automática, o posicionamento, a perfuração e o corte estão todos integrados ao processo, garantindo que a produção ocorra de forma contínua e eficiente. O posicionamento preciso por CNC mantém a qualidade consistente, mesmo ao trabalhar com peças mais complexas.
Galvanização por imersão a quente e proteção de superfícies
A torre é protegida por galvanização por imersão a quente como principal tratamento anticorrosão, juntamente com um revestimento plástico adicional para proteção extra. A camada de zinco protege o aço contra a ferrugem e aumenta a resistência, enquanto o revestimento oferece isolamento extra e proteção da superfície. Esse tratamento combinado permite que a torre mantenha um desempenho confiável por mais de 20 anos e se adapte bem a ambientes adversos, como altas e baixas temperaturas, áreas costeiras e regiões montanhosas.
