Vedante plano com rosca métrica

Solicite uma cotação

Sobre nós: http://machinerychina.com.pt/2-2-lyb-series-metalworking-lathe.html

10311Y

Terminal para mangueira - 10311Y Assento plano com rosca macho métrico 0-Ring JB

Nº da peça		E	Furo da mangueira		Dimensões
TRANÇADA	ESPIRAL	ROSCA E	DN	TRAÇOS	A	C	S1
10311Y-12-04Z	-	M12x1.25	6	4	22.5	10	14
10311Y-14-04Z	-	M14x1.5	6	4	23.5	11	14
10311Y-16-04Z	-	M16x1.5	6	4	23.5	11	17
10311Y-16-05Z	-	M16x1.5	8	5	23.5	11	17
10311Y-16-06Z	10312Y-16-06Z	M16x1.5	10	6	23.5	11	17
10311Y-18-06Z	10312Y-18-06Z	M18x1.5	10	6	23.5	11	19
10311Y-22-05Z	-	M22x1.5	8	5	27	12	24
10311Y-22-06Z	10312Y-22-06Z	M22x1.5	10	6	27	12	24
10311Y-22-08Z	10312Y-22-08Z	M22x1.5	12	8	27	12	24
10311Y-27-10Z	10312Y-27-10Z	M27x1.5	16	10	31.5	13	30
10311Y-30-12Z	10312Y-30-12Z	M30x1.5	20	12	33.5	14	32
10311Y-36-12Z	10312Y-36-12Z	M36x2	20	12	35.5	16	38
10311Y-39-16Z	10312Y-39-16Z	M39x2	25	16	39	16	41
10311Y-45-20Z	10312Y-45-20Z	M45x2	32	20	44.5/46.6	20	46
10311Y-52-24Z	10312Y-52-24Z	M52x2	40	24	47.5/50.5	22	55
10311Y-64-32Z	10312Y-64-32Z	M64x2	50	32	52.5/55.9	27	65
Nota:
1.A dimensão anterior / para A é adequada para mangueira trançada e a dimensão posterior/ para A é adequada para mangueira em espiral.
2.O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .

20211Y

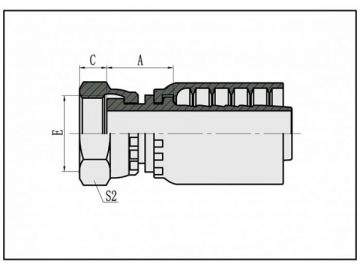

20211Y Assento plano com rosca fêmea métrico GB

Nº da peça		E	Furo da mangueira		Dimensões
TRANÇADA	Espiral	Rosca E	DN	Traços	A	C	S2
20211Y-14-04Z	-	M14x1.5	6	4	15.5	8.5	19
20211Y-14-05Z	-	M14x1.5	8	5	15.5	8.5	19
20211Y-16-04Z	-	M16x1.5	6	4	16.5	8	22
20211Y-16-05Z	-	M16x1.5	8	5	16.5	8	22
20211Y-16-06Z	20212Y-16-06Z	M16x1.5	10	6	16.5	8	22
20211Y-18-05TZ	-	M18x1.5	8	5	15	8	24
20211Y-18-06Z	20212Y-18-06Z	M18x1.5	10	6	17.5	8	24
20211Y-20-06TZ	20212Y-20-06TZ	M20x1.5	10	6	16	10	27
20211Y-20-08Z	20212Y-20-08Z	M20x1.5	12	8	18.5	10	27
20211Y-22-06TZ	20212Y-22-06TZ	M22x1.5	10	6	16	10	27
20211Y-22-08Z	20212Y-22-08Z	M22x1.5	12	8	18.5	10	27
20211Y-22-10Z	20212Y-22-10Z	M22x1.5	16	10	19	10	27
20211Y-24-08TZ	20212Y-24-08TZ	M24x1.5	12	8	16.5	11	30
20211Y-24-10Z	20212Y-24-10Z	M24x1.5	16	10	20	10.5	30
20211Y-27-08TZ	20212Y-27-08TZ	M27x1.5	12	8	18.5	10	32
20211Y-27-10Z	20212Y-27-10TZ	M27x1.5	16	10	19.5	10	32
20211Y-30-12Z	20212Y-30-12Z	M30x1.5	20	12	21.5	11	36
20211Y-36-12TZ	20212Y-36-12TZ	M36x2	20	12	20	13	41
20211Y-39-16TZ	20212Y-39-16TZ	M39x2	25	16	23.5	13	46
20211Y-42-20WZ	20212Y-42-20WZ	M42x2	32	20	25/27.1	15	50
20211Y-45-20TZ	20212Y-45-20TZ	M45x2	32	20	25/27.1	15	55
20211Y-52-24TZ	20212Y-52-24TZ	M52x2	40	24	25/28	17	60
20211Y-64-32TZ	20212Y-64-32TZ	M64x2	50	32	26/29.4	23	75
Nota:
1.A dimensão anterior / para A é adequada para mangueira trançada e a dimensão posterior/ para A é adequada para mangueira em espiral.
2.O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .

20241Y

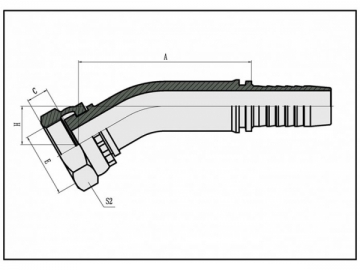

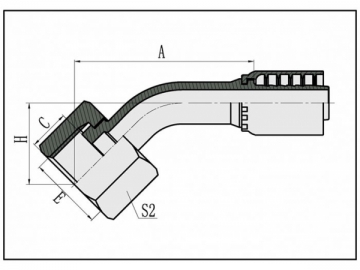

20241Y Assento plano 45° com rosca fêmea métrico GB

Nº da peça		E	Furo da mangueira		Dimensões
TRANÇADA	Espiral	Rosca E	DN	Traços	A	C	H	S2
20241Y-14-04Z	-	M14x1.5	6	4	40.5	8.5	18.5	19
20241Y-14-05Z	-	M14x1.5	8	5	42.7	8.5	19.3	19
20241Y-16-05Z	-	M16x1.5	8	5	43.4	8.5	20	22
20241Y-18-06Z	20242Y-18-06Z	M18x1.5	10	6	45.7	8	21.4	24
20241Y-22-08Z	20242Y-22-08Z	M22x1.5	12	8	58.9	10	24	27
20241Y-27-10TZ	20242Y-27-10TZ	M27x1.5	16	10	68.6	10	24.3	32
20241Y-30-12Z	20242Y-30-12Z	M30x1.5	20	12	77.4	11	30	36
20241Y-36-12TZ	20242Y-36-12TZ	M36x2	20	12	75	13	27.5	41
20241Y-36-16Z	20242Y-36-16Z	M36x2	25	16	85.7	13	31.5	41
20241Y-39-16TZ	20242Y-39-16TZ	M39x2	25	16	83.9	13	29.7	46
20241Y-42-20WZ	20242Y-42-20WZ	M42x2	32	20	95.9/98	15	35.2	50
20241Y-45-20TZ	20242Y-45-20TZ	M45x2	32	20	94.5/96.6	15	33.8	55
20241Y-52-20TZ	20242Y-52-20TZ	M52x2	32	20	94.5/96.6	17	33.8	60
20241Y-52-24TZ	20242Y-52-24TZ	M52x2	40	24	108.5/111.5	17	37.7	60
20241Y-64-32TZ	20242Y-64-32TZ	M64x2	50	32	127.8/131.2	23	45.6	75
Nota:
1.A dimensão anterior / para A é adequada para mangueira trançada e a dimensão posterior / para A é adequada para mangueira em espiral
2.O revestimento para montagem de uma peça de mangueira é zinco com Cr3

20291Y

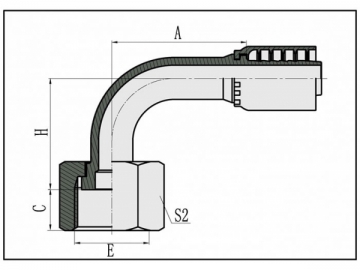

20291Y Assento plano 90° com rosca fêmea métrico GB

Nº da peça			Furo da mangueira		Dimensões
TRANÇADA	Espiral	Rosca E	DN	Traços	A	C	H	S2
20291Y-12-04Z	-	M12x1.25	6	4	30	8	33.5	17
20291Y-14-04Z	-	M14x1.5	6	4	30	8.5	34	19
20291Y-14-05Z	-	M14x1.5	8	5	33	8.5	37	19
20291Y-16-04Z	-	M16x1.5	6	4	30	8	35	22
20291Y-16-05Z		M16x1.5	8	5	33	8	38	22
20291Y-16-06Z	20292Y-16-06Z	M16x1.5	10	6	35.3	8	40.3	22
20291Y-18-05TZ	-	M18x1.5	8	5	33	8	39	24
20291Y-18-06Z	20292Y-18-06Z	M18x1.5	10	6	35.3	8	41.3	24
20291Y-22-08Z	20292Y-22-08Z	M22x1.5	12	8	41	10	48	27
20291Y-22-10Z	20292Y-22-10Z	M22x1.5	16	10	56	10	53	27
20291Y-24-08TZ	20292Y-24-08TZ	M24x1.5	12	8	41	11	455	30
20291Y-27-04TZ	20292Y-27-04TZ	M27x1.5	6	4	30	10	35.5	32
20291Y-27-08TZ	20292Y-27-08TZ	M27x1.5	12	8	41	10	46	32
20291Y-27-10TZ	20292Y-27-10TZ	M27x1.5	16	10	56	10	51	32
20291Y-30-12Z	20292Y-30-12Z	M30x1.5	20	12	65.5	11	63.5	36
20291Y-36-16Z	20292Y-36-16Z	M36x2	25	16	76.7	13	70	41
20291Y-39-16TZ	20292Y-39-16TZ	M39x2	25	16	76.7	13	67.5	46
20291Y-42-20WZ	20292Y-42-20WZ	M42x2	32	20	91.5/93.6	15	80.5	50
20291Y-45-20TZ	20292Y-45-20TZ	M45x2	32	20	91.5/93.6	15	78.5	55
20291Y-52-20TZ	20292Y-52-20TZ	M52x2	32	20	91.5/93.6	17	78.5	60
20291Y-52-24TZ	20292Y-52-24TZ	M52x2	40	24	109.4/112.4	17	92	60
20291Y-64-32TZ	20292Y-64-32TZ	M64x2	50	32	127.8/131.2	23	113.3	75
Nota:
1.A dimensão anterior / para A é adequada para mangueira trançada e a dimensão posterior / para A é adequada para mangueira em espiral.
2.O revestimento para montagem de uma peça de mangueira é zinco com Cr3
