Tee de derivação mecânica com rosca

Solicite uma cotação

Sobre nós: http://lede-fittings.com.br/1-2-3-small-threaded-mechanical-tee.html

Introdução do produto
Tees mecânicos são conexões de tubos usadas no lugar de conexões fundidas de fluxo total. O pequeno tê mecânico rosqueado é fundido em ferro dúctil em duas partes iguais: uma sendo a saída, a outra sendo a tira. Um furo grande é perfurado ou cortado no tubo no local onde o ramal, ou dispositivo é necessário. O tê mecânico rosqueado é montado ao redor do tubo, posicionando o colar dentro do furo e, em seguida, envolvendo uma junta de borracha resiliente adequada para aquele sistema de tubulação específico. Os parafusos são então fixados, tornando o ramal mais seguro. Os tês mecânicos são destinados a conectar a tubulação diretamente ao sistema. As saídas de encaixe são fornecidas com roscas de tubo fêmea (FPT) ou tubos ranhurados. Estes são encaixes de tubo que economizam mão de obra e são projetados para fornecer excelente flexibilidade e economia de custos aos contratantes, tanto em mão de obra quanto em materiais. Não há necessidade de chama para cortar o furo ou montar o tê mecânico rosqueado, tornando-o uma ótima escolha para trabalhos de Retrofit e MRO.

Tee mecânico com rosca
Construção em ferro dúctil
Tinta laranja sem chumbo
Conforme os padrões ASTM A536
Listado pela UL, aprovado pela FM

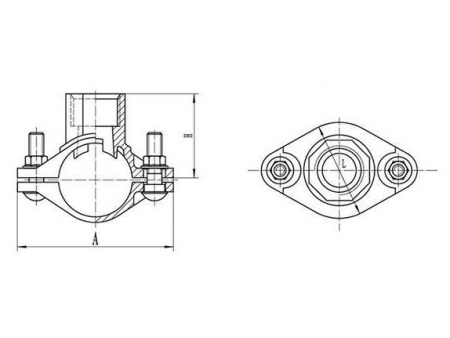

Desenho dimensional

Dados técnicos

Tee de derivação mecânica com rosca L922
Tamanho nominal mm/in	Dimensões do furo mm/in	Dimensões			Tamanho do parafuso	Pressão operacional (psi)
		A	L	H
		mm	mm	mm	polegada/mm
32×15	30.00	98	65	45	3/8×1-1/2 (M10×40)	300
11/4x1/2	1.18
32×20	30.00	98	65	45
11/4x3/4	1.18
32×25	30.00	98	65	54
11/4x1	1.18
40×15	30.00	105.6	65	48
11/2x1/2	1.18
40×20	30.00	105.6	65	48
11/2x3/4	1.18
40×25	30.00	105.6	65	57
11/2x1	1.18
50×15	30.00	120	56	53	3/8×2-1/8 (M10×55)
2x1/2	1.18
50×20	30.00	120	56	54
2x3/4	1.18
65×15	30.00	139	56	61
21/2x1/2	1.18
65×20	30.00	139	56	61
21/2x3/4	1.18

Outras imagens do Tee de derivação mecânica com rosca

A empresa LEDE projeta e fabrica conexões de junção de sistema de tubulação ranhurada, é uma das maiores fabricantes e fornecedoras de Tee de derivação mecânica com rosca da China, fornece produtos de junção de tubos e controle de fluxo de sistema de proteção contra incêndio e sistema de trabalho de água. Existem diferentes tamanhos de conexões Tee de derivação mecânica para sistema de tubulação ranhurada, feitas conforme os certificados UL, CE, ISO, etc. Projetada com equipamento de automação completo e experiência em fabricação, a empresa LEDE fornece Tee mecânico roscado de ferro dúctil de qualidade, bem como soluções personalizadas de combate a incêndio e abastecimento de água com base nas necessidades do cliente.
