Rosca métrica de vedação plana

Solicite uma cotação

Sobre nós: http://machinerychina.com.pt/2-3-lyc-series-metalworking-lathe.html

10311

Vedante plano macho O-Ring 10311

Nº de peças	Rosca E	Furo da mangueira		Dimensões
Nº de peças	Rosca E	DN	Traços	A	C	S1
10311-12-04	M12*1.25	6	04	22.5	10	14
10311-14-04	M14*1.5	6	04	23.5	11	17
10311-16-04	M16*1.5	6	04	23.5	11	17
10311-16-05	M16*1.5	8	05	23.5	11	17
10311-16-06	M16*1.5	10	06	23.5	11	17
10311-18-06	M18*1.5	10	06	23.5	11	19
10311-22-05	M22*1.5	8	05	27	12	22
10311-22-06	M22*1.5	10	06	26	12	22
10311-22-08	M22*1.5	12	08	26.5	12	22
10311-27-10	M27*1.5	16	10	31.5	13	27
10311-30-12	M30*1.5	20	12	33.5	14	32
10311-36-12	M36*2	20	12	35.5	16	38
10311-36-14	M36*2	22	14	35.5	16	38
10311-39-16	M39*2	25	16	39	16	41
10311-45-20	M45*2	32	20	44.5	20	46
10311-52-24	M52*2	40	24	47.5	22	55
10311-64-32	M64*2	50	32	52.5	28	65
Nota:1.Para uso com mangueira trançada .
2. Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 10312-xx-xx.

20211

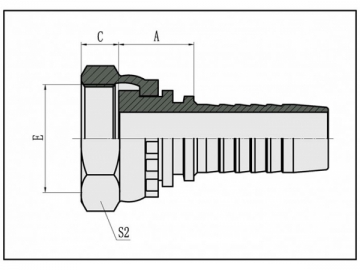

Assento plano fêmea métrico 20211

Nº de peças	Rosca E	Furo da mangueira		Dimensões
Nº de peças	Rosca E	DN	Traços	A	C	S2
20211-10-02	M10*1	4	02	14	6	14
20211-12-03	M12*1.25	5	03	14	8	17
20211-14-04	M14*1.5	6	04	15.5	8.5	19
20211-14-05	M14*1.5	8	05	15.5	8.5	19
20211-16-04	M16*1.5	6	04	16.5	8	22
20211-16-05	M16*1.5	8	05	16.5	8	22
20211-16-06	M16*1.5	10	06	16.5	8	22
20211-18-05T	M18*1.5	8	05	17.5	8	24
20211-18-06	M18*1.5	10	06	17.5	8	24
20211-20-06T	M20*1.5	10	06	16	10	24
20211-20-08	M20*1.5	12	08	18.5	10	27
20211-22-06T	M22*1.5	10	06	16	10	27
20211-22-08	M22*1.5	12	08	18.5	10	27
20211-22-10	M22*1.5	16	10	19.5	10	27
20211-24-08T	M24*1.5	12	08	16.5	11	30
20211-24-10	M24*1.5	16	10	20.5	10.5	30
20211-27-08T	M27*1.5	12	08	18.5	10	32
20211-27-10T	M27*1.5	16	10	19.5	10	32
20211-30-12	M30*1.5	20	12	21.5	11	36
20211-33-14	M33*2	22	14	21.5	13	41
20211-36-12T	M36*2	20	12	20	13	41
20211-36-14T	M36*2	22	14	20	13	41
20211-39-16T	M39*2	25	16	23.5	13	46
20211-42-20	M42*2	32	20	26	15	50
20211-45-20T	M45*2	32	20	25	15	55
20211-52-24T	M52*2	40	24	25	17	60
20211-60-28T	M60*2	45	28	26	20	70
20211-64-32T	M64*2	50	32	26	23	75
Nota:1. Para uso com mangueira trançada .
2. Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 20212-xx-xx.

20231

Assento plano fêmea métrico 30° 20231

Nº de peças	Rosca E	Furo da mangueira		Dimensões
Nº de peças	Rosca E	DN	Dash	A	C	H	S2
20231-22-08	M22*1.5	12	08	63.3	10	15	27
20231-27-10T	M27*1.5	16	10	73.7	10	15.1	32
20231-30-12	M30*1.5	20	12	84.4	11	18.6	36
20231-36-12T	M36*2	20	12	92.5	13	18.8	41
20231-39-16T	M39*2	25	16	90.2	13	17.8	46
20231-45-20T	M45*2	32	20	102.8	15	20	55
20231-52-24T	M52*2	40	24	116.2	17	21.8	60
Nota:1.Para uso com mangueira trançada .
2.Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 20232-xx-xx.

20241

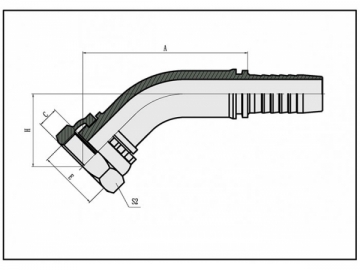

Assento plano fêmea métrico 45° 20241

Nº de peças	Rosca E	Furo da mangueira		Dimensões
Nº de peças	Rosca E	DN	Dash	A	C	H	S2
20241-14-04	M14*1.5	6	04	40.5	8.5	18.5	19
20241-14-05	M14*1.5	8	05	42.7	8.5	19.3	19
20241-16-05	M16*1.5	8	05	44.4	8.5	20	22
20241-18-06	M18*1.5	10	06	45.7	8	21.4	24
20241-22-08	M22*1.5	12	08	58.9	10	24	27
20241-27-10T	M27*1.5	16	10	68.6	10	24.3	32
20241-30-12	M30*1.5	20	12	78.1	11	30	36
20241-36-12T	M36*2	20	12	75	13	27.5	41
20241-36-14T	M36*2	22	14	77.3	13	27	41
20241-36-16	M36*2	25	16	85.7	13	31.5	41
20241-39-16T	M39*2	25	16	83.9	13	29.7	46
20241-42-20	M42*2	32	20	97.3	15	36.6	50
20241-45-20T	M45*2	32	20	94.5	15	33.8	55
20241-52-20T	M52*2	32	20	94.5	17	33.8	60
20241-52-24T	M52*2	40	24	108.5	17	37.7	60
20241-60-28T	M60*2	45	28	118.7	20	43.6	70
20241-64-32T	M64*2	50	32	127.8	23	45.6	75
Nota:1. Para uso em mangueira trançada
2. Se for usado com mangueira em espiral, o número de série da conexão de mangueira é 20242-xx-xx.

20291

Assento plano fêmea métrico 90° 20291

Nº da peça	Rosca E	Furo da mangueira		Dimensões
Nº da peça	Rosca E	DN	Dash	A	C	H	S2
20291-12-02	M12*1.25	4	02	26.5	8	30.5	17
20291-12-04	M12*1.25	6	04	30	8	33.5	17
20291-14-04	M14*1.5	6	04	30	8.5	34	19
20291-14-05	M14*1.5	8	05	33	8.5	37	19
20291-16-04	M16*1.5	6	04	30	8	35	22
20291-16-05	M16*1.5	8	05	34	8	38	22
20291-16-06	M16*1.5	10	06	35.3	8	40.3	22
20291-18-05T	M18*1.5	8	05	33	8	39	24
20291-18-06	M18*1.5	10	06	35.75	8	41.3	24
20291-22-08	M22*1.5	12	08	41	10	48	27
20291-22-10	M22*1.5	16	10	57.5	10	53	27
20291-24-08T	M24*1.5	12	08	41	11	45.5	30
20291-27-04T	M27*1.5	6	04	30	10	35.5	32
20291-27-08T	M27*1.5	12	08	41	10	46	32
20291-27-10T	M27*1.5	16	10	56	10	51	32
20291-30-12	M30*1.5	20	12	66.2	11	63.5	36
20291-33-14	M33*2	22	14	71.2	13	65	41
20291-36-14T	M36*2	22	14	71.2	13	61	41
20291-36-16	M36*2	25	16	76.7	13	70	41
20291-39-16T	M39*2	25	16	76.7	13	67.5	46
20291-42-20	M42*2	32	20	91.5	15	82.5	50
20291-45-20T	M45*2	32	20	91.5	15	78.5	55
20291-52-20T	M52*2	32	20	91.5	17	78.5	60
20291-52-24T	M52*2	40	24	109.4	17	92	60
20291-60-28T	M60*2	45	28	119.9	20	106.5	70
20291-64-32T	M64*2	50	32	130.95	23	113.3	75
Nota:1. Para uso em mangueira trançada
2. Se for usado com mangueira em espiral, o número de série da conexão de mangueira é 20292-xx-xx.
