Assento cônico 74°com rosca métrica GB

Solicite uma cotação

Sobre nós: http://3e-machine.com.br/2018/1-2-4-film-shredder.html

10711Y

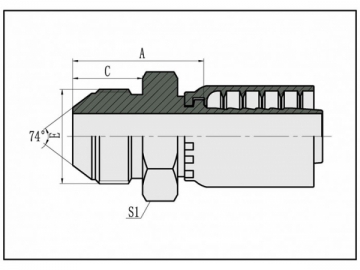

10711Y Cone 74° de rosca macho métrico

Nº da peça		E	Furo da mangueira		Dimensões
Trançado	Espiral	Rosca E	DN	Traço	A	C	S1
10711Y-14-04Z	-	M14x1.5	6	4	29.5	17	17
10711Y-14-06Z	10712Y-14-06Z	M14x1.5	10	6	30.5	18	17
10711Y-16-05Z	-	M16x1.5	8	5	30.5	18	17
10711Y-16-06Z	10712Y-16-06Z	M16x1.5	10	6	30.5	18	17
10711Y-18-06Z	10712Y-18-06Z	M18x1.5	10	6	30.5	18	19
10711Y-22-08Z	10712Y-22-08Z	M22x1.5	12	8	35	19.5	24
10711Y-24-08Z	10712Y-24-08Z	M24x1.5	12	8	35.5	20	27
10711Y-27-10Z	10712Y-27-10Z	M27x1.5	16	10	38	20	30
10711Y-30-12Z	10712Y-30-12Z	M30x1.5	20	12	42.5	23	32
10711Y-30-12EZ	10712Y-30-12EZ	M30x2	20	12	45.5	26	32
10711Y-33-12Z	10712Y-33-12Z	M33x2	20	12	46	26	36
10711Y-39-16Z	10712Y-39-16Z	M39x2	25	16	48	27.5	41
10711Y-42-20Z	10712Y-42-20Z	M42x2	32	20	52/54.1	28.5	46
10711Y-45-20Z	10712Y-45-20Z	M45x2	32	20	52/54.1	28.5	46
Nota:
1 A dimensão antes "/" para A é apropriada para a mangueira trançada e a dimensão depois de "/" para A é apropriada para a mangueira espiral.2. O revestimento para montagem de uma peça de mangueira é zinco com Cr3

20711Y

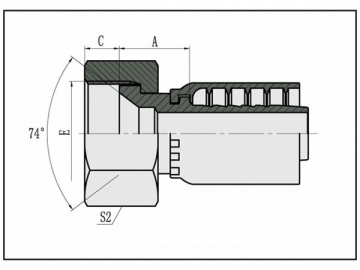

Assento cônico 74° de rosca fêmea métrica 20711Y

Nº da peça			Furo da mangueira		Dimensões
Trançado	Espiral	Rosca E	DN	Traço	A	C	S2
20711Y-12-04Z	-	M12x1.5	6	4	14.5	10	17
20711Y-14-04Z	-	M14x1.5	6	4	15.5	8.5	19
20711Y-14-05Z	-	M14x1.5	8	5	15.5	8.5	19
20711Y-14-06Z	20712Y-14-06Z	M14x1.5	10	6	15	8.5	19
20711Y-16-04Z	-	M16x1.5	6	4	16.5	8	22
20711Y-16-05Z	-	M16x1.5	8	5	16	8	22
20711Y-16-06Z	20712Y-16-06Z	M16x1.5	10	6	16	8	22
20711Y-18-05TZ	-	M18x1.5	8	5	16	8	22
20711Y-18-06Z	20712Y-18-06Z	M18x1.5	10	6	17.5	10	24
20711Y-20-06TZ	20712Y-20-06TZ	M20x1.5	10	6	16	10	24
20711Y-20-08Z	20712Y-20-08Z	M20x1.5	12	8	18.5	10	27
20711Y-22-06TZ	20712Y-22-06TZ	M22x1.5	10	6	16	10	27
20711Y-22-08Z	20712Y-22-08Z	M22x1.5	12	8	18.5	10	27
20711Y-22-10Z	20712Y-22-10Z	M22x1.5	16	10	19	10	27
20711Y-24-08TZ	20712Y-24-08TZ	M24x1.5	12	8	17.5	11	30
20711Y-27-08TZ	20712Y-27-08TZ	M27x1.5	12	8	18.5	11	32
20711Y-27-10TZ	20712Y-27-10TZ	M27x1.5	16	10	19.5	11	32
20711Y-27-12Z	20712Y-27-12Z	M27x1.5	20	12	21.5	11	32
20711Y-30-10TZ	20712Y-30-10TZ	M30x1.5	16	10	18	11	36
20711Y-30-12Z	20712Y-30-12Z	M30x1.5	20	12	21.5	11	36
20711Y-12-24Z	20712Y-12-24Z	M33x2	16	10	19.5	13	41
20711Y-33-12Z	20712Y-33-12Z	M33x2	20	12	20	13	41
20711Y-36-12TZ	20712Y-36-12TZ	M36x2	20	12	20	14	41
20711Y-36-16Z	20712Y-36-16Z	M36x2	25	16	22.5	14	41
20711Y-39-16TZ	20712Y-39-16TZ	M39x2	25	16	23.5	14	46
20711Y-42-16TZ	20712Y-42-16TZ	M42x2	25	16	23.5	15	50
20711Y-42-20Z	20712Y-42-20Z	M42x2	32	20	26/28.1	15	50
20711Y-45-20TZ	20712Y-45-20TZ	M45x2	32	20	25/27.1	15	55
20711Y-52-24TZ	20712Y-52-24TZ	M52x2	40	24	25/28	17	60
Nota:1. A dimensão antes "/" para A é apropriada para a mangueira trançada e a dimensão depois de "/" para A é apropriada para a mangueira espiral. 2. O revestimento para montagem de uma peça de mangueira é zinco com Cr3

20741Y

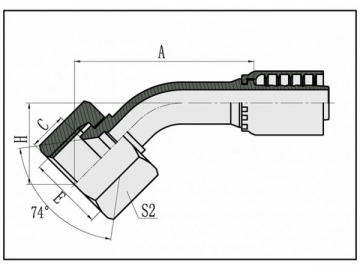

20741Y Assento cônico 74° com rosca fêmea métrica 45°

Nº da peça			Furo da mangueira		Dimensões
Trançado	Espiral	Rosca E	DN	Traço	A	C	H	S2
20741Y-14-04Z	-	M14x1.5	6	4	40.5	8.5	18.5	19
20741Y-16-05Z	-	M16x1.5	8	5	43.4	8	20	22
20741Y-18-06Z	20742Y-18-06Z	M18x1.5	10	6	45.7	10	21.4	24
20741Y-22-08Z	20742Y-22-08Z	M22x1.5	12	8	58.9	10	24	27
20741Y-27-10Z	20742Y-27-10Z	M27x1.5	16	10	70.7	11	26.4	32
20741Y-30-12Z	20742Y-30-12Z	M30x1.5	20	12	77.4	11	30	36
20741Y-33-12Z	20742Y-33-12Z	M33x2	20	12	77.4	13	30	41
20741Y-33-16Z	20742Y-33-16Z	M33x2	25	16	85	13	30.8	41
20741Y-36-16Z	20742Y-36-16Z	M36x2	25	16	85.7	14	31.5	41
20741Y-39-16Z	20742Y-39-16Z	M39x2	25	16	87	14	31.8	46
20741Y-45-20WZ	20742Y-45-20WZ	M45x2	32	20	100.2/102.3	15	39.4	55
20741Y-52-24WZ	20742Y-52-24WZ	M52x2	40	24	115.3/118.3	17	40.9	60
Nota:
1. A dimensão antes "/" para A é apropriada para a mangueira trançada e a dimensão depois de "/" para A é apropriada para a mangueira espiral.
2. O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .

20791Y

20791Y Assento cônico 74° com rosca fêmea métrica 90°

Nº da peça		E	Furo da mangueira		Dimensões
Trançado	Espiral	Rosca E	DN	Traço	A	C	H	S2
20791Y-12-04CZ	-	M12x1.25	6	4	30	9	33.5	17
20791Y-12-04Z	-	M12x1.5	6	4	30	10	33.5	17
20791Y-14-04Z	-	M14x1.5	6	4	30	8.5	34	19
20791Y-16-04Z	-	M16x1.5	6	4	30	8	35	22
20791Y-16-05Z	-	M16x1.5	8	5	33	8	38	22
20791Y-18-06Z	20792Y-18-06Z	M18x1.5	10	6	35.3	10	41.3	24
20791Y-22-08Z	20792Y-22-08Z	M22x1.5	12	8	41	10	48	27
20791Y-22-10Z	20792Y-22-10Z	M22x1.5	16	10	56	10	52.5	27
20791Y-27-10Z	20792Y-27-10Z	M27x1.5	16	10	56	11	54	32
20791Y-30-12Z	20792Y-30-12Z	M30x1.5	20	12	66.2	11	63.5	36
20791Y-33-12Z	20792Y-33-12Z	M33x2	20	12	65.5	13	63.5	41
20791Y-33-16Z	20792Y-33-16Z	M33x2	25	16	76.7	13	69	41
20791Y-36-12Z	20792Y-36-12Z	M36x2	20	12	65.5	14	63.5	41
20791Y-39-16Z	20792Y-39-16Z	M39x2	25	16	78	14	70.5	46
20791Y-45-20WZ	20792Y-45-20WZ	M45x2	32	20	91.5/93.6	15	86.5	55
20791Y-52-20WZ	20792Y-52-20WZ	M52x2	32	20	93/95.1	17	83.3	60
20791Y-52-24WZ	20792Y-52-24WZ	M52x2	40	24	109.4/112.4	17	100.3	60
Nota:
1. A dimensão antes "/" para A é apropriada para a mangueira trançada e a dimensão depois de "/" para A é apropriada para a mangueira espiral.
2. O revestimento para montagem de uma peça de mangueira é zinco com Cr3
