O centro de usinagem vertical CNC T-8 tem uma área de bancada de até 1100*510mm e velocidade normal do eixo de 24000r.p.m. Seu curso de eixo X, Y e Z é de 1050mm, 500mm e 320mm respectivamente. E sua precisão de posicionamento chega até 0.008mm, e é principalmente aplicável na usinagem de peças sobressalentes e moldes.

Caracteristicas técnicas

Modelo	T-8
Curso
Curso do eixo X (mm)	1050
Curso do eixo Y (mm)	500
Curso do eixo Z (mm)	320
Distância do eixo à mesa de trabalho (mm)	150-470
Distância do centro do eixo a superfície da coluna	572
Mesa de trabalho
Dimensões da mesa de trabalho (mm)	1100*510
Carga máxima (kg)	300
Rasgos T (largura - nº de rasgos x espaço) (mm)	3-14*125
Eixo árvore
Velocidade de rotação (r.p.m)	50-20000 (24000)
Cone	BT-30
Potência do eixo (KW)	5.5
Avanços
Avanço de corte (mm/min)	1-20000
Avanço rápido eixo X (m/min)	48
Avanço rápido eixo Y (m/min)	48
Avanço rápido eixo Z (m/min)	36
Outros
Potência do motor de 3 eixos (KW)	2.2/2.2/3.0
Precisão de posicionamneto (mm)	0.008
Repetibilidade (mm)	0.005
Armazenamento de ferramentas (pcs)	21
Peso da máquina (aproximadamente) kg	4300
Peso máximo da ferramenta (kg)	3
Comprimento da ferramenta (mm)	200
Diâmetro máximo (mm)	60/80
Capacidade do tanque da máquina (L)	170
Pressão de trabalho (Mpa)	≥0.6
Potência total (kva)	13.5
Dimensão da máquina (LWH) mm	248028502550

Exibição de peças do centro de furação e rosqueamneto CNC

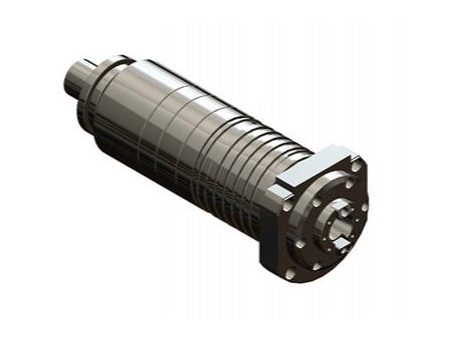

Fuso mecânico com acionamento direto
Magazine de ferramentas tipo disco, capaz de montagem de 16 ferramentas

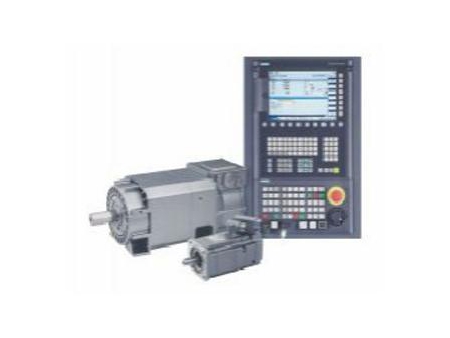

Sistema de controle e motor

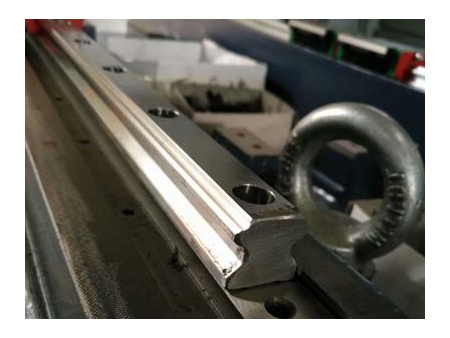

Guias lineares estáveis, de usinagem de alta precisao.

Para essas peças, o sitema de controle pode ser mudado de acordo com as necessidades dos clientes, e nosso depósito de ferramentas pode segurar muitas mais ferramentas. Para informação mais detalhada pode clicar os correspondentes.
