Série PH(T) Câmara climática horizontal
Câmara de simulação ambiental para testes de alta temperatura de componentes eletrônicos, revestimentos e componentes industriais
Essa câmara horizontal é projetada para simular altas temperaturas em componentes eletrônicos, revestimentos e componentes industriais. O fluxo de ar lateral garante uma distribuição uniforme do calor, sem dutos bloqueados, e proporciona resultados consistentes em todas as amostras.
Uma tela sensível ao toque de alta resolução e 7 polegadas simplifica a operação, enquanto o algoritmo de controle PID proprietário oferece uma regulação precisa da temperatura, com maior eficiência energética. Esse tipo de câmara de simulação ambiental suporta os modos de ponto fixo e programável, podendo ser personalizada com uma configuração de camada dupla para maximizar o espaço. Ela é adequada para a maioria das aplicações que exigem temperaturas de até 300 °C, como testes de componentes eletrônicos e materiais de revestimento.

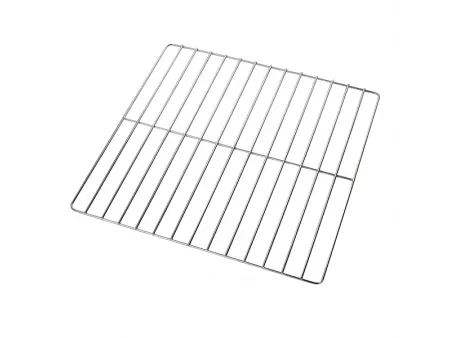

- 2 conjuntos de suportes para amostras

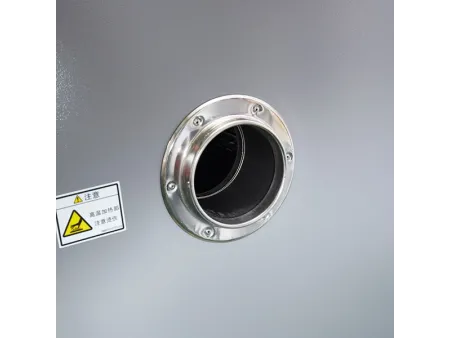

- 1 porta para cabo (Ø50 mm): com um tampão de borracha dura branca e tampa para os modelos PH. Fornecido apenas com uma tampa para os modelos PHH
- 1 porto de ventilação
- 1 bloco de terminais para controlar a alimentação elétrica da amostra
| Modelo | |||||||||
| 101 | 201 | 301 | 401 | 101 | 201 | 301 | 401 | ||
| Volume da câmara (L) | 91 | 216 | 512 | 1000 | 91 | 216 | 512 | 1000 | |
| Faixa de temperatura | (Temperatura ambiente 20)℃～ 200℃ | (Temperatura ambiente 20)℃～ 300℃ | |||||||
| Flutuação de temperatura | ≤100℃ | 0.4℃ | 0.4℃ | 0.4℃ | 0.4℃ | ||||
| ≤200℃ | 0.8℃ | 0.8℃ | |||||||
| ≤300℃ | -- | 0.8℃ | 1.2℃ | ||||||
| Desvio de temperatura | ≤100℃ | ±1.5℃ | ±2.0℃ | ±1.5℃ | ±1.5℃ | ±2.0℃ | |||
| ≤200℃ | ±2.0℃ | ±2.0℃ | |||||||
| ≤300℃ | -- | ±3.0℃ | ±4.0℃ | ||||||
| Taxa de aumento da temperatura | ≤40min | ≤60min | ≤60min | ≤70min | |||||
| Dimensões internas (mm) | W | 450 | 600 | 800 | 1000 | 450 | 600 | 800 | 1000 |
| H | 450 | 600 | 800 | 1000 | 450 | 600 | 800 | 1000 | |
| D | 450 | 600 | 800 | 1000 | 450 | 600 | 800 | 1000 | |
| Dimensões externas (sem saliências) (mm) | W | 1040 | 1190 | 1500 | 1730 | 1040 | 1190 | 1500 | 1730 |
| H | 820 | 970 | 1210 | 1480 | 820 | 970 | 1210 | 1480 | |
| D | 635 | 785 | 1065 | 1275 | 635 | 785 | 1065 | 1275 | |
| Fonte de alimentação | 220V ( fase única fio de aterramento de proteção) | 380V (trifásica fio de aterramento de proteção) | 220V (fase única fio de aterramento de proteção) | 380V (trifásica fio de aterramento de proteção) | |||||
| Potência nominal (kW) | 2 | 2.7 | 5 | 6.5 | 2.7 | 3.8 | 6.5 | 9.5 | |
Os valores de desempenho são baseados em uma temperatura ambiente de 25 °C, medida com a câmara vazia e sem troca de ar durante a operação.
