Bomba de engrenagem externa

Solicite uma cotação

WebSite: http://hydraulic-gearpumps.com.br/1-1-2-mini-external-gear-pump.html

Bombas hidráulicas

Informações técnicas

• Deslocamento: 0.8~8cm³/rev.
• Sentido de rotação: sentido horário (D), anti-horário (S)
• Velocidade mínima: 600~1000r/mín
• Velocidade máxima: 2100~6000r/mín
• Pressão máxima: 200~270bar

Indústrias atendidas

• Sistema hidráulico
• Elevadores para automóveis
• Turbina eólica
• Equipamento de manuseio de materiais

Solicite um orçamento

---

Características

• Baixo ruído, alta eficiência, longa vida útil
• Alto desempenho mesmo em baixas velocidades
• Vedação do eixo sem vazamentos
• Válvula de alívio integrada opcional
• Bombas de alta e baixa pressão opcionais
• Várias opções de porta de óleo e extensão do eixo disponíveis

Parâmetros técnicos

Deslocamento	Pressão absoluta de sucção	Pressão máxima contínua	Pressão máxima intermitente	Pressão máxima de pico	Velocidade mínima	Velocidade máxima	Eficiência volumétrica
V	Pe	P1	P2	P3	nmín	nmáx	ηv
cm³/rev.	bar				r/mín		%
0.8	0.7...3	230	250	270	1000	6000	≥90
1.1
1.3							≥91
1.6
1.8
2.1							≥92
2.7					800
3.2		210	230	250		5000
3.7						4500
4.2
4.8		190	210	230	600	3500	≥93
5.8						3000
7		160	180	200		2500
8						2100

Regras para códigos de encomenda

Instruções de seleção

Capa

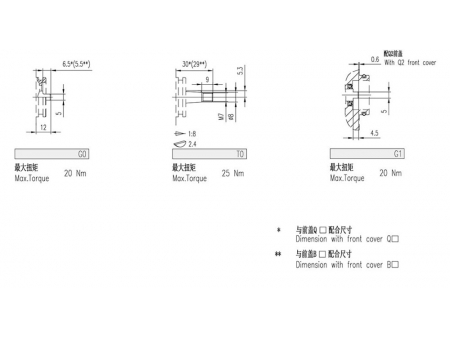

Extensão do eixo

Porta de óleo

Estrutura especial

Dimensões padrão

BKP1-Q0-D-0.8-C0-X-LJ1

Consulta

Deslocamento	Pressão máxima			Velocidade máxima	Velocidade mínima	Peso	Dimensões		Código de porta de óleo	Entrada
	P1	P2	P3				M	N
(cm³/rev.)	bar	bar	bar	(r/mín)	(r/mín)	Kg	mm	mm		D
0.8	230	250	270	6000	1000	0.76	73.5	61.5	LJ1	G3/8
1.1	230	250	270	6000	1000	0.77	74	62	LJ1	G3/8
1.3	230	250	270	6000	1000	0.78	75	63	LJ1	G3/8
1.6	230	250	270	6000	1000	0.79	76	64	UJ1	G3/8
1.8	230	250	270	6000	1000	0.81	77	65	LJ1	G3/8
2.1	230	250	270	6000	1000	0.82	78	66	LJ1	G3/8
2.7	230	250	270	6000	800	0.85	80	68	UJ1	G3/8
3.2	210	230	250	5000	800	0.87	82	70	LJ1	G3/8
3.7	210	230	250	4500	800	0.9	84	72	LJ1	G3/8
4.2	210	230	250	4000	800	0.93	86	74	LJ1	G3/8
4.8	190	210	230	3500	600	0.95	88	76	LJ1	G3/8
5.8	190	210	230	3000	600	1.02	92	80	LJ1	G3/8
7	160	180	200	2500	600	1.07	96	84	LJ1	G3/8
8	160	180	200	2100	600	1.13	100	88	LJ1	G3/8

BKP1-Q1-D-0.8-G0-L2

Consulta

Deslocamento	Pressão máxima			Velocidade máxima	Velocidade mínima	Peso	Dimensões			Código de porta de óleo	Entrada	Saída
	P1	P2	P3				M	N	L
(cm³/rev.)	bar	bar	bar	(r/mín)	(r/mín)	Kg	mm	mm	mm		D	d
0.8	230	250	270	6000	1000	0.76	73.5	61.5	32.8	L2	G3/8	G1/4
1.1	230	250	270	6000	1000	0.77	74	62	33	L2	G3/8	G1/4
1.3	230	250	270	6000	1000	0.78	75	63	33.5	L2	G3/8	G1/4
1.6	230	250	270	6000	1000	0.79	76	64	34	L2	G3/8	G1/4
1.8	230	250	270	6000	1000	0.81	77	65	34.5	L2	G3/8	G1/4
2.1	230	250	270	6000	1000	0.82	78	66	35	L2	G3/8	G1/4
2.7	230	250	270	6000	800	0.85	80	68	36	L2	G3/8	G1/4
3.2	210	230	250	5000	800	0.87	82	70	37	L2	G3/8	G1/4
3.7	210	230	250	4500	800	0.9	84	72	38	L2	G3/8	G1/4
4.2	210	230	250	4000	800	0.93	86	74	39	L2	G3/8	G1/4
4.8	190	210	230	3500	600	0.95	88	76	40	L2	G3/8	G1/4
5.8	190	210	230	3000	600	0.02	92	80	42	L2	G3/8	G1/4
7	160	180	200	2500	600	1.07	96	84	44	L2	G3/8	G1/4
8	160	180	200	2100	600	1.13	100	88	46	L2	G3/8	G1/4

BKP1-Q2-D-0.8-G1-L3

Consulta

Deslocamento	Pressão máxima			Velocidade máxima	Velocidade mínima	Peso	Dimensões			Código de porta de óleo	Entrada	Saída
	P1	P2	P3				M	N	L
(cm³/rev.)	bar	bar	bar	(r/mín)	(r/mín)	Kg	mm	mm	mm		D	d
0.8	230	250	270	6000	1000	0.76	73.5	61.5	32.8	L3	G3/8	G3/8
1.1	230	250	270	6000	1000	0.77	74	62	33	L3	G3/8	G3/8
1.3	230	250	270	6000	1000	0.78	75	63	33.5	L3	G3/8	G3/8
1.6	230	250	270	6000	1000	0.79	76	64	34	L3	G3/8	G3/8
1.8	230	250	270	6000	1000	0.81	77	65	34.5	L3	G3/8	G3/8
2.1	230	250	270	6000	1000	0.82	78	66	35	L3	G3/8	G3/8
2.7	230	250	270	6000	800	0.85	80	68	36	L3	G3/8	G3/8
3.2	210	230	250	5000	800	0.87	82	70	37	L3	G3/8	G3/8
3.7	210	230	250	4500	800	0.9	84	72	38	L3	G3/8	G3/8
4.2	210	230	250	4000	800	0.93	86	74	39	L3	G3/8	G3/8
4.8	190	210	230	3500	600	0.95	88	76	40	L3	G3/8	G3/8
5.8	190	210	230	3000	600	1.02	92	80	42	L3	G3/8	G3/8
7	160	180	200	2500	600	1.07	96	84	44	L3	G3/8	G3/8
8	160	180	200	2100	600	1.13	100	88	46	L3	G3/8	G3/8

BKP1-B1-D-0.8-B0-E0

Consulta

Deslocamento	Pressão máxima			Velocidade máxima	Velocidade mínima	Peso	Dimensões		Código de porta de óleo	Entrada			Saída
	P1	P2	P3				M	L		B	D	H	b	d	h
(cm³/rev.)	bar	bar	bar	(r/mín)	(r/mín)	Kg	mm	mm		mm	mm		mm	mm
0.8	230	250	270	6000	1000	0.86	74.5	33.8	E0	30	12	M6	30	12	M6
1.1	230	250	270	6000	1000	0.88	75	34	E0	30	12	M6	30	12	M6
1.3	230	250	270	6000	1000	0.90	76	34.5	E0	30	12	M6	30	12	M6
1.6	230	250	270	6000	1000	0.92	77	35	E0	30	12	M6	30	12	M6
1.8	230	250	270	6000	1000	0.94	78	35.5	E0	30	12	M6	30	12	M6
2.1	230	250	270	6000	1000	0.96	79	36	E0	30	12	M6	30	12	M6
2.7	230	250	270	6000	800	0.988	81	37	E0	30	12	M6	30	12	M6
3.2	210	230	250	5000	800	1.016	83	38	E0	30	12	M6	30	12	M6
3.7	210	230	250	4500	800	1.044	85	39	E0	30	12	M6	30	12	M6
4.2	210	230	250	4000	800	1.072	87	40	E0	30	12	M6	30	12	M6
4.8	190	210	230	3500	600	1.1	89	41	E0	30	12	M6	30	12	M6
5.8	190	210	230	3000	600	1.156	93	43	E0	30	12	M6	30	12	M6
7.0	160	180	200	2500	600	1.212	97	45	E0	30	12	M6	30	12	M6
8.0	160	180	200	2100	600	1.268	101	47	E0	30	12	M6	30	12	M6

BKP1-B1-S-0.8-T0-E0-YF1-P180

Consulta

Deslocamento	Pressão máxima			Velocidade máxima	Velocidade mínima	Peso	Dimensões		Código de porta de óleo	Entrada			Saída
	P1	P2	P3				M	L		B	D	H	b	d	h
(cm³/rev.)	bar	bar	bar	(r/mín)	(r/mín)	Kg	mm	mm		mm	mm		mm	mm
0.8	230	250	270	6000	1000	0.86	83.5	33.8	E0	30	12	M6	30	12	M6
1.1	230	250	270	6000	1000	0.88	84	34	E0	30	12	M6	30	12	M6
1.3	230	250	270	6000	1000	0.90	85	34.5	E0	30	12	M6	30	12	M6
1.6	230	250	270	6000	1000	0.92	86	35	E0	30	12	M6	30	12	M6
1.8	230	250	270	6000	1000	0.94	87	35.5	E0	30	12	M6	30	12	M6
2.1	230	250	270	6000	1000	0.96	88	36	E0	30	12	M6	30	12	M6
2.7	230	250	270	6000	800	0.988	90	37	E0	30	12	M6	30	12	M6
3.2	210	230	250	5000	800	1.016	92	38	E0	30	12	M6	30	12	M6
3.7	210	230	250	4500	800	1.044	94	39	E0	30	12	M6	30	12	M6
4.2	210	230	250	4000	800	1.072	96	40	E0	30	12	M6	30	12	M6
4.8	190	210	230	3500	600	1.1	98	41	E0	30	12	M6	30	12	M6
5.8	190	210	230	3000	600	1.156	102	43	E0	30	12	M6	30	12	M6
7.0	160	180	200	2500	600	1.212	106	45	E0	30	12	M6	30	12	M6
8.0	160	180	200	2100	600	1.268	110	47	E0	30	12	M6	30	12	M6
