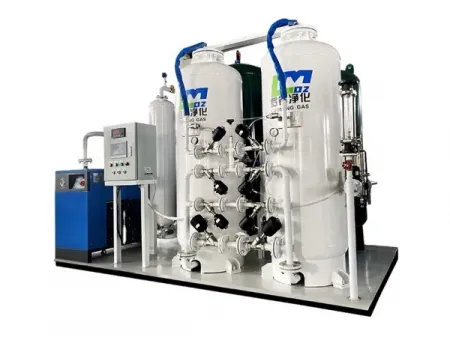

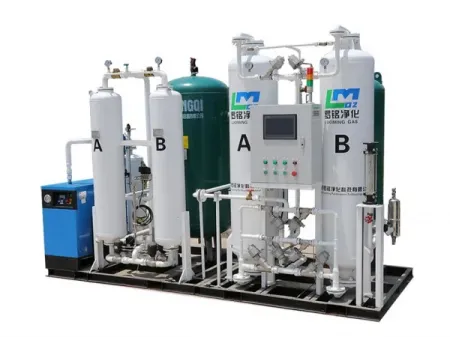

Sistema de geração de oxigênio PSA
Gerador de oxigênio PSA personalizado
O sistema de geração de oxigênio PSA utiliza ar comprimido limpo como gás de alimentação e um crivo molecular de zeólito de alta qualidade como adsorvente. Sob condições de pressão controladas, o oxigênio é separado do ar por meio da tecnologia de adsorção por oscilação de pressão. O ar comprimido purificado e seco passa por adsorção pressurizada e dessorção despressurizada dentro das torres de adsorção. Devido às características aerodinâmicas, o nitrogênio se difunde pelos microporos da peneira molecular de zeólito a uma taxa mais rápida do que o oxigênio. O nitrogênio é adsorvido preferencialmente, enquanto o oxigênio é enriquecido na fase gasosa para formar o oxigênio produto. Durante a despressurização até a pressão atmosférica, o nitrogênio adsorvido e as impurezas são liberados para regenerar o adsorvente. Duas torres de adsorção operam alternadamente. Uma torre produz oxigênio, enquanto a outra realiza a dessorção e a regeneração. As válvulas pneumáticas são acionadas por um controlador PLC, permitindo a produção contínua de oxigênio de alta pureza.
- Capacidade de oxigênio: 1-200 Nm³/h (condições padrão)
- Pureza do oxigênio: 93% ± 2% (conforme a Norma Nacional Chinesa)
- Pressão de saída: 0,1-0,55 MPa (manométrica, estável e ajustável)
- Ponto de orvalho do oxigênio: ≤ -40 °C (à pressão atmosférica)
- Pré-tratamento do ar de alimentação
O ar comprimido passa por um secador refrigerado e por filtros de múltiplos estágios para remover umidade, névoa de óleo e impurezas. Isso garante que o ar de entrada esteja limpo, seco e livre de óleo, protegendo a peneira molecular contra contaminação. - Separação por adsorção
O ar pré-tratado entra nas torres de adsorção preenchidas com peneira molecular de zeólito (ZMS). Sob pressão regulada, a ZMS adsorve preferencialmente nitrogênio, dióxido de carbono e outras impurezas em traços, enquanto o oxigênio passa pelo leito adsorvente como gás produto. - Ciclo de Regeneração
Duas torres de adsorção operam em ciclos alternados. Enquanto uma torre está na fase de adsorção para produzir oxigênio, a outra passa por despressurização para desorver impurezas e realizar a regeneração. Válvulas controladas por PLC gerenciam a transição contínua entre as torres para garantir um fluxo de oxigênio contínuo e estável. - Pós-tratamento e armazenamento
O oxigênio produzido passa por filtragem fina e esterilização. Boosters de oxigênio ou tanques de armazenamento de oxigênio podem ser configurados de acordo com os requisitos da aplicação para garantir um fornecimento estável.
- Operação à temperatura ambiente e baixa pressão
Não é necessária liquefação criogênica. O sistema utiliza adsorção física para a separação, garantindo baixo consumo de energia e alta segurança operacional. - Pureza de oxigênio ajustável
A pureza padrão do oxigênio atinge 93% ± 2%. A purificação PSA secundária permite uma pureza de oxigênio acima de 99,5% para aplicações industriais ou médicas. - Controle automatizado
Com “início com um botão” e operação totalmente automatizada. Parâmetros-chave, como vazão, pressão e pureza, são monitorados em tempo real, permitindo a operação sem supervisão humana.
| Modelo | Pureza | Vazão (Nm³/h) | Diâmetro nominal da entrada | Diâmetro nominal da saída | Pressão de saída (MPa) |
| 93%±2% | 3 | DN15 | DN15 | 0.1-0.55 | |
| 93%±2% | 5 | DN15 | DN15 | 0.1-0.55 | |
| 93%±2% | 10 | DN25 | DN25 | 0.1-0.55 | |
| 93%±2% | 15 | DN40 | DN25 | 0.1-0.55 | |
| 93%±2% | 20 | DN40 | DN25 | 0.1-0.55 | |
| 93%±2% | 25 | DN40 | DN25 | 0.1-0.55 | |
| 93%±2% | 30 | DN40 | DN25 | 0.1-0.55 | |
| 93%±2% | 40 | DN50 | DN40 | 0.1-0.55 | |
| 93%±2% | 50 | DN50 | DN40 | 0.1-0.55 | |
| 93%±2% | 60 | DN50 | DN40 | 0.1-0.55 | |
| 93%±2% | 70 | DN65 | DN40 | 0.1-0.55 | |
| 93%±2% | 80 | DN65 | DN40 | 0.1-0.55 | |
| 93%±2% | 90 | DN65 | DN40 | 0.1-0.55 | |
| 93%±2% | 100 | DN65 | DN50 | 0.1-0.55 | |
| 93%±2% | 110 | DN65 | DN50 | 0.1-0.55 | |
| 93%±2% | 120 | DN80 | DN50 | 0.1-0.55 | |
| 93%±2% | 130 | DN80 | DN50 | 0.1-0.55 | |
| 93%±2% | 140 | DN80 | DN50 | 0.1-0.55 | |
| 93%±2% | 150 | DN100 | DN50 | 0.1-0.55 | |
| 93%±2% | 160 | DN100 | DN50 | 0.1-0.55 | |
| 93%±2% | 170 | DN100 | DN50 | 0.1-0.55 | |
| 93%±2% | 180 | DN100 | DN65 | 0.1-0.55 | |
| 93%±2% | 190 | DN100 | DN65 | 0.1-0.55 | |
| 93%±2% | 200 | DN100 | DN65 | 0.1-0.55 |
Consulte nossos especialistas para projetar um sistema integrado que atenda às suas necessidades específicas de vazão, pureza e requisitos ambientais.
