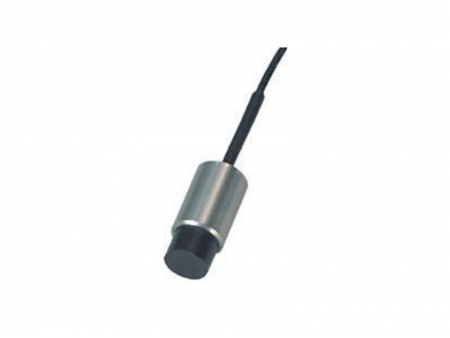

Sensor de deslocamento por corrente induzida, série ECDS
O sensor de deslocamento de corrente induzida, também conhecido como corrente de Foucault, integra o processador de sinal e a sonda de alto desempenho. A cabeça da sonda é feita de plástico de engenharia de sulfeto de polifenileno (PPS) por meio do processo de moldagem por injeção, que é resistente a altas e baixas temperaturas e a vários produtos químicos. A carcaça da sonda é feita de alumínio ou aço inoxidável SUS304, e a placa de circuito é encapsulada com resina epóxi, que é à prova de umidade, poeira e anticorrosão, e o grau de proteção atinge IP67.
Com várias opções de saída de sinal, esse sensor de deslocamento de corrente de Foucault é amplamente utilizado nos setores de energia, petroquímica, metalurgia, maquinário e outros. Se precisar medir a espessura da placa de metal, detectar danos e deformações no material ou outras aplicações especiais, podemos personalizar o sensor de deslocamento de corrente de Foucault para atender às suas necessidades.

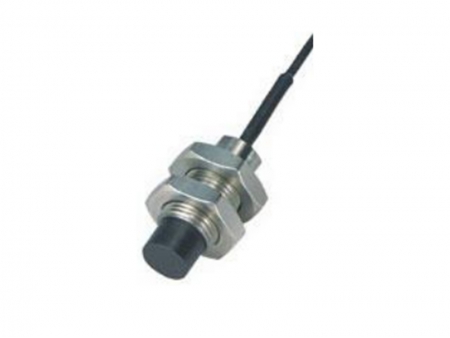

- Carcaça de aço inoxidável SUS304 com um mecanismo especial de travamento por parafuso à prova de choque
- Estrutura simples, tamanho compacto e fácil instalação
- Bobina dupla com estrutura de compensação de temperatura
Medir o deslocamento axial e a vibração radial, especialmente para máquinas rotativas de alta velocidade, como grandes unidades de compressores, turbinas a vapor, unidades de turbinas, ventiladores, motores, bombas e outros equipamentos.
| Modelo | | |
| Distância de medição | 0-1000μm, 0-2000μm | 0-1000μm, 0-2000μm, 0-4000μm |
| Fonte de alimentação | 12VDC～ 30VDC | |
| Resposta de frequência | DC a 5kHz (-3dB) | DC a 1kHz (-3dB), 0-5KHz (0.5dB) |
| Erro de linearidade | Dentro de ±1.0% de F.S. | < 1mm, dentro de ±0.5% de F.S. a 25℃, < 2mm, < 1%>2mm, < 1.5% |
| Deslocamento zero | Máx. -50% de F.S. | |
| Variação da temperatura do sistema | 0.1%/℃ | |
| Saída | 0 a 5VDC | 0-5VDC, a 4-20mA; 1-5V a 1-10V podem ser personalizados |
| Carga de saída | Corrente de carga: 5mA máx. Impedância de saída: dentro de 1kΩ | Saída de tensão: impedância de saída < 500; saída de corrente: resistência de carga < 5000 |
| Método de transmissão | Modulação de amplitude | |
| Entrada | Combinada com sensor | |
| Frequência da portadora | 800kHz a 4MHz | |
| Alvo de detecção | Todo condutor | Todo condutor |
| Faixa de temperatura de operação | Sensor: -10 a 130℃ Conversor: 0 a 50℃ | Sensor: -10 a 130℃ Conversor: 0 a 50℃ |
| Material do sensor | ||
| Caixa | Alumínio fundido sob pressão | Placa de cobre e alumínio |
| Ponta do sensor | Cerâmica ou PPS | |
| Cabo do sensor | Dia.2mm (exceto detecção de 2000μm) | |
| Cabo coaxial de alta frequência | Comprimento 0,5 m ou 1,0 m | |
| Conversor | ||
| Sinal de entrada | Sinal de modulação de amplitude | |
| Sinal fornecido ao sensor | Corrente de alta frequência | |
| Ganho de conversão de amplitude | Selecionável por jumper (enviado a×10, a menos que especificado | |
| Saída da chave de alarme | ||
| Forma de aumento linear | Forma de interrupção de 10 pontos | |
| Saída de alarme anormal | Saída de contato | |
| Saída de alarme | Contato seco | |
| Capacidade do contato de alarme | AC/DC24V 0.1ADC (resistência de carga) | |
| Modo elétrico | Fonte de alimentação, saída de sinal, terminal comum 3 fios | |
| Acessórios (opcional) | Cabo de sinal de saída de 2 m (com conector) Cabo de alimentação de 3 m (com plugue) | |
