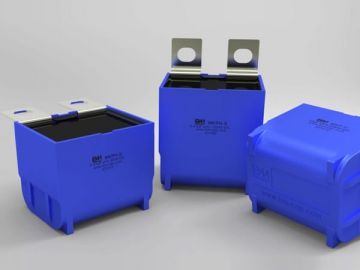

Capacitor snubber MKPH-S

Solicite uma cotação

Sobre nós: http://embroidery-equip.com.br/2-1-idea-s-multi-head-embroidery-machine.html

O capacitor snubber MKPH-S tem uma estrutura não indutiva e carcaça de plástico. Este capacitor snubber é envolto com uma resina epóxi retardadora de chama e terminais de cobre com solda. Nosso capacitor industrial tem corrente de pico alta, baixo ESL, baixa elevação de temperatura, vida útil longa e instalação fácil.

Este capacitor de polipropileno metalizado é extensivamente usado no capacitor snubber em equipamentos eletrônicos de potência, tais como a máquina de solda, conversor de frequência, fonte de alimentação comutada, chapeamento de fornecimento de energia, dispositivo de aquecimento por indução, UPS, inversor de energia, etc.

Diagrama do circuito típico do capacitor snubber MKPH-S

(1) C1.C2.C3: capacitor snubber

Parâmetros do capacitor snubber MKPH-S

Padrão de referência		GB/T 17702, IEC 61071
Categoria climática		40/105/21
Tensão nominal		800VDC-2,000VDC
Capacitância nominal		0.1μF -5μF
Tolerância de capacidade		±5%(J), ±10%(K)
Tensão de ensaio	Between Terminals	1.75×Un(VDC)/60S
Resistência de isolamento		≥5,000S(100VDC,60S)
Tempo de súbida do impulso(dv/dt)		≥1,000V/μS

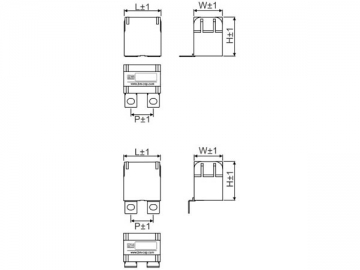

Especificações gerais do capacitor snubber MKPH-S

(Unidade: mm)
Tensão nominal	Capacitância nominal	C	L	A	P
800VDC	0.47μF	42.5	24.5	27.5	26
	1.0μF	42.5	33.5	35.5	26
	1.5μF	42.5	33	45	26
	2.0μF	42.5	33	45	26
	2.5μF	42.5	33	45	26
1200VDC	0.47μF	42.5	24.5	27.5	26
	0.68μF	42.5	33.5	35.5	26
	0.82μF	42.5	33.5	35.5	26
	1.0μF	42.5	33.5	35.5	26
	1.5μF	42.5	33	45	26
	2.0μF	45	34	45	28
	2.2μF	45	34	45	28
	2.5μF	57	35	50	28
2000VDC	0.47μF	42.5	33.5	35.5	26
2000VDC	1.0μF	57	30	45	28
