Puncionadeira de torreta CNC (Hidráulica)

Solicite uma cotação

Sobre nós: http://machinerychina.com.pt/6-hydraulic-sheet-metal-turret-punch-press.html

Características

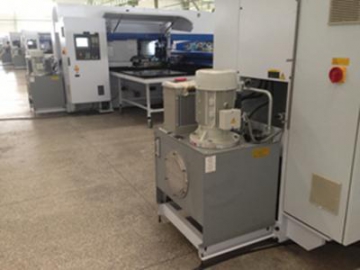

A puncionadeira de torreta está equipada com um sistema hidráulico que atende aos padrões internacionais com um servo válvula proporcional ao controle de malha totalmente fechada. Os usuários podem controlar o curso e a velocidade do equipamento, caso seja necessário.
Esta puncionaderia é amplamente usada pelos clientes, para processar grelhas, orifícios, reforços rotativos, cisalhamento de rolamento e cunhagem pelo controle preciso do ponto morto inferior, a sua velocidade de perfuração é de 1000HPM.
Para certificar que a coaxialidade do molde superior e inferior ocorra em pares, uma placa giratória com uma bucha é usada na puncionadeira.
Este equipamento executa um excelente desempenho com confiança, graças aos componentes pneumáticos, hidráulicos e elétricos importados que estão instalados na máquina.
Nós instalamos um dispositivo de descarte de absorção a vácuo, para certificar que o material residual seja descartado com precisão durante a punção de alta velocidade, e eliminará os resíduos, o qual melhorará ainda mais o processamento e a vida útil da prensa puncionadeira.
Para certificar que o processamento das chapas metálicas será executado com precisão, fuso de esferas de chumbo e guias lineares com padrões internacionais estão instalados no equipamento.
Graças a estrutura tipo fechada, soldada com uma placa de aço, a puncionadeira possui alta rigidez e tem pouca deformação.
Para proteger os usuários, garantir um funcionamento continuo e evitar a perfuração na área de proteção, a nossa puncionadeira possui uma proteção automática da braçadeira.
O grampo movimenta-se automaticamente junto com a chapa metálica processada, impedindo assim que haja processamento das zonas sem quanto.

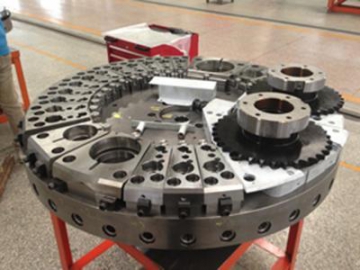

A puncionadeira possui uma estação de trabalho rotativa com turbina de alta precisão e um mecanismo de parafuso, o qual garante um desempenho de precisão com tamanho de 88,9 mm, e pode ser expandido caso os clientes necessitem.
Para diminuir o atrito durante os processos de execução, a nossa puncionadeira possui um dispositivo de lubrificação centralizado automático. Graças a esse dispositivo, consegue-se melhorar ainda mais a vida útil do equipamento.
A puncionadeira de torreta é projetada com uma estrutura de viga integrada, bem como a carruagem e a viga ficam centralizados, aumentando assim a rigidez e garantindo uma localização correta. Mesmo durante uma alimentação de alta velocidade, este equipamento estável e diminui a deflexão dos eixos X e Y.

Especificações técnicas

Parâmetro	Puncionadeira de torreta HP-H300
Força matricial (ton)	30
Dimensão máx. da chapa metálica (mm)	1250×1500	1250×5000	1500×5000
Velocidade de alimentação (m/min)	X:60 Y:60	X:60 Y:60	X:60 Y:60
Número da estação de trabalho (no.)	32	32	32
Número da estação de trabalho rotativa (no.)	2	2	2
Número do eixo de controle (no.)	4	4	4
Espessura da chapa metálica (mm)	6.35	6.35	6.35
Frequência máx. de marcação (hpm)	/	/	/
Frequência máx. de perfuração (hpm)	600	600	600
Frequência máx. do punção/25mm de passo	X:350 Y:250	X:320 Y:220	X:300 Y:200
Diâmetro máx. de perfuração (mm)	φ88.9	φ88.9	φ88.9
Potência do motor principal (kw)	11	11	11
Precisão do passo (mm)	±0.1	±0.1	±0.1
Sistema CNC	FANUC	FANUC	FANUC
Velocidade da placa giratoria (rpm)	30	30	30
Dimensão exterior (mm)	5020×2680×2340.5	5020×5000×2340.5	5520×5000×2340.5
Tipo	Fechado	Fechado	Fechado

Parâmetro	Puncionadeira de torreta HP-H500A		Puncionadeira de torreta HP-H500B
Força matricial (ton)	50		50
Dimensão máx. da chapa metálica (mm)	1250×1500	1500×5000	1250×1500	1500×5000
Velocidade de alimentação (m/min)	X:60 Y:60	X:60 Y:60	X:60 Y:60	X:60 Y:60
Número da estação de trabalho (no.)	32	32	32	32
Número do eixo de controle(no.)	2	2	2	2
Número do eixo de controle (no.)	4	4	4	4
Espessura da chapa metálica (mm)	6.35	6.35	8	8
Frequência máx. de marcação (hpm)	/	/	/	/
Frequência de perfuração máx. (hpm)	300	300	300	300
Frequência máx. do punção/25mm de passo	X:200 Y:150	X:200 Y:150	X:200 Y:150	X:200 Y:150
Diâmetro máx. de perfuração (mm)	φ88.9	φ88.9	φ88.9	φ88.9
Potência do motor principal (kw)	15	15	15	15
Precisão do passo (mm)	±0.15	±0.15	±0.15	±0.15
Sistema CNC	FANUC	FANUC	FANUC	FANUC
Velocidade da placa giratoria (rpm)	30	30	30	30
Dimensão exterior (mm)	5020×5000×2340.5	5020×5000×2340.5	5020×5000×2340.5	5520×5000×2340.5
Tipo	Fechado	Fechado	Fechado	Fechado

Parâmetro	Puncionadeira de torreta HP-H600
Força matricial (ton)	60
Dimensão máx. da chapa metálica (mm)	1250×1500	1500×5000
Velocidade de alimentação (m/min)	X:60 Y:60	X:60 Y:60
Número da estação de trabalho (no.)	32	32
Número do eixo de controle(no.)	/	/
Número do eixo de controle (no.)	3	3
Espessura da chapa metálica (mm)	8	8
Frequência máxima de marcação (hpm)	/	/
Frequência máxima de perfuração (hpm)	200	200
Frequência máx. de punção/25mm de passo	X:150 Y:100	X:150 Y:100
Diâmetro máximo de perfuração (mm)	φ88.9	φ88.9
Frequência máxima de marcação (hpm)	15	15
Precisão do passo (mm)	±0.2	±0.2
Sistema CNC	FANUC	FANUC
Velocidade da placa giratoria (rpm)	30	30
Dimensão exterior (mm)	5020×2680×2340.5	5020×5000×2340.5
Tipo	Fechado	Fechado

Parâmetro	Puncionadeira de torreta HP-H800
Força matricial (ton)	80
Dimensão máx. da chapa metálica (mm)	1250×1500	1500×5000
Velocidade de alimentação (m/min)	X:60 Y:60	X:60 Y:60
Número da estação de trabalho (no.)	32	32
Número do eixo de controle(no.)	/	/
Número do eixo de controle (no.)	3	3
Espessura da chapa metálica (mm)	8	8
Frequência máxima de marcação (hpm)	/	/
Frequência máxima de perfuração (hpm)	150	150
Frequência máx. de punção /25mm de passo	X:150 Y:100	X:150 Y:100
Diâmetro máximo de perfuração (mm)	φ88.9	φ88.9
Frequência máxima de marcação (hpm)	15	15
Precisão do passo (mm)	±0.2	±0.2
Sistema CNC	FANUC	FANUC
Velocidade da placa giratoria (rpm)	30	30
Dimensão exterior (mm)	5020×2680×2340.5	5020×5000×2340.5
Tipo	Fechado	Fechado

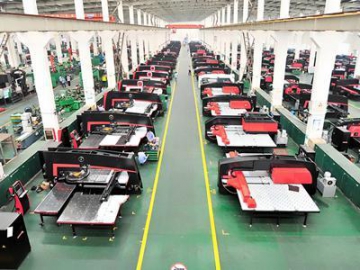

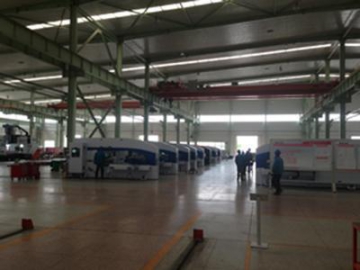

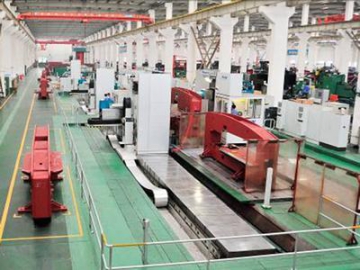

Fábrica
