Guilhotina hidráulica, série VSHS

Solicite uma cotação

Sobre nós: http://machinerychina.com.pt/3-2-vshs-sheet-metal-shearing-machine.html

Características

Com o intuito de aliviar a tensão interna, a guilhotina possui uma estrutura soldada em chapa de aço e passou por tratamento abrangente de vibração e tratamento térmico.
Um sistema hidráulico é instalado no equipamento, para certificar que a guilhotina fornece uma excelente confiança de execução.
Esta guilhotina possui um guia de rolamento de suporte de 3 pontos, o qual é usado para eliminar a folga do rolamento e aprimorar ainda mais a precisão de corte.
É fácil de ajustar a folga da lâmina, basta apenas usar a roda manual.
A lâmina possui uma longa vida útil, graças a aresta de corte da lâmina retangular de 4 lados.
Para diminuir níveis de distorção da chapa metálica, basta apenas ajustar o ângulo de corte.
O suporte da lâmina superior é revestido internamente para que seja fácil de colocar o material, e melhora a precisão de operação.
Possui proteção pneumático para proteger a chapa metálica durante o processo de corte.
A guilhotina está equipada com uma função de sub-corte e alinhador de corte com iluminação.

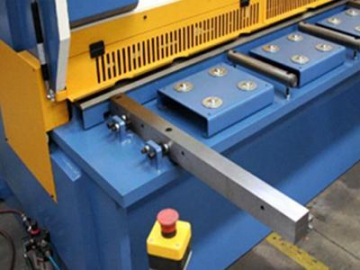

Guarda de proteção dianteira pneumática

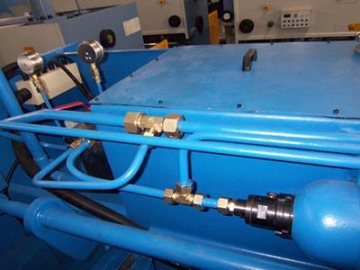

Sistema de tubulação hidráulica EBM da Alemanha

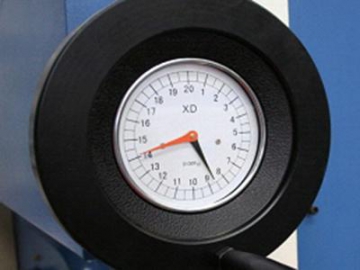

Ajuste de folga da lâmina

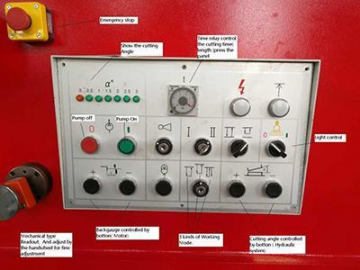

Painel de operações

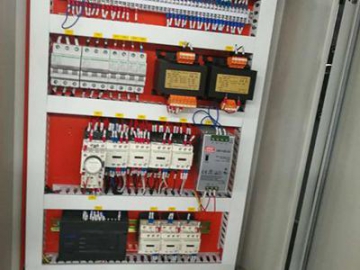

Gabinete elétrico

Aplicação
A guilhotina para chapas metálicas, é amplamente utilizada para cortar os blocos das chapas metálicas. Conforme as necessidades de aplicação dos usuários.

Especificações técnicas

Modelo	Espessura máx. de corte (mm)	Largura máx. de corte (mm)	Número de curso (/min)	Faixa de encosto (mm)	Ângulo de cisalhamento (°)	Profundidade da garganta (mm)	Potência do motor principal (kw)	Peso (kg)	Dimensão
VSHS-6X2500	6	2500	10~40	750	0.5~2.5	70	7.5	5150	3240×1770×2010
VSHS-6X3100	6	3100	8~35	750	0.5~2.5	70	7.5	5800	3790×1800×2100
VSHS-6X4000	6	4000	7~30	750	0.5~2.5	70	7.5	7100	4740×1805×2110
VSHS-6X6000	6	6000	5~30	1000	0.5~2.5	100	15	21000	6800×2350×2790
VSHS-8X2500	8	2500	10~40	750	0.5~2.5	70	11	5500	3240×1770×2010
VSHS-8X3100	8	3100	8~36	750	0.5~2.5	70	11	6100	3800×1800×2060
VSHS-8X4000	8	4000	7~30	750	0.5~2.5	70	11	7400	4750×1805×2140
VSHS-8X6000	8	6000	5~30	1000	0.5~2.5	100	22	22000	6900×2350×2800
VSHS-10X2500	10	2500	10~35	750	0.5~2.5	100	11	6700	3310×1850×2160
VSHS-10X3100	10	3100	8~35	750	0.5~2.5	100	11	7400	3860×1870×2170
VSHS-10X4000	10	4000	6~35	750	0.5~2.5	100	15	9200	4810×1920×2350
VSHS-12X2500	12	2500	10~35	1000	0.5~2.5	100	15	7200	3310×2180×2270
VSHS-12X3100	12	3100	8~35	1000	0.5~2.5	100	15	9000	3860×2200×2325
VSHS-12X4000	12	4000	6~35	1000	0.5~2.5	100	30	11600	4810V2200×2335
VSHS-12X6000	12	6000	5~12	1000	0.5~2.5	100	30	32000	6950×2350×3100
VSHS-14X6000	14	6000	5~12	1000	0.5~2.5	100	30	34000	7000×2350×3100
VSHS-16X2500	16	2500	8~30	1000	0.5~2.5	100	30	9600	3350×2190×2350
VSHS-16X3100	16	3100	7~30	1000	0.5~2.5	100	30	11500	3900×2190×2430
VSHS-16X4000	16	4000	6~30	1000	0.5~3.0	100	30	15100	4850×2340×2575
VSHS-16X6000	16	6000	4~12	1000	0.5~2.5	100	37	36000	7000×2400×3100
VSHS-20X2500	20	2500	8~30	1000	0.5~3.0	100	30	14000	3385×2235×2665
VSHS-20X3100	20	3100	7~30	1000	0.5~3.0	100	30	17200	3935×2285×3030
VSHS-20X4000	20	4000	6~30	1000	0.5~3.0	100	30	21200	4935×2330×3045
VSHS-20X6000	20	6000	3~10	1000	0.5~2.5	100	55	55000	7050×2600×3544
VSHS-25X2500	25	2500	5~30	1000	0.5~3.0	100	37	19000	3680×2200×3130
VSHS-25X3100	25	3100	4~30	1000	0.5~3.0	100	37	23500	3970×2370×3160
VSHS-25X4000	25	4000	3~30	1000	0.5~3.0	100	37	33000	5000×2370×3380

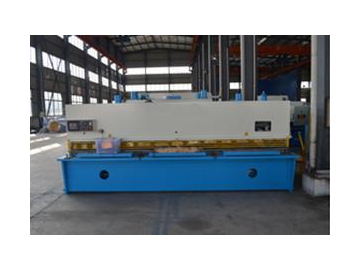

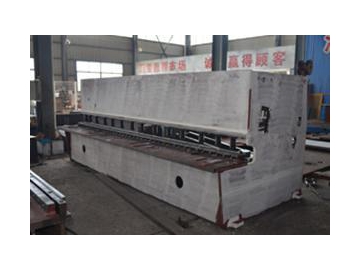

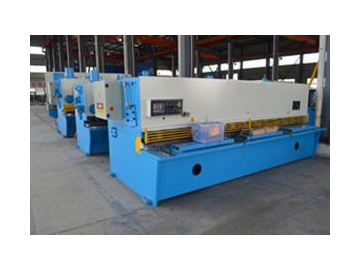

Fábrica
