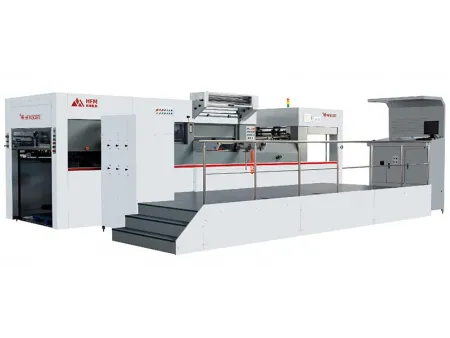

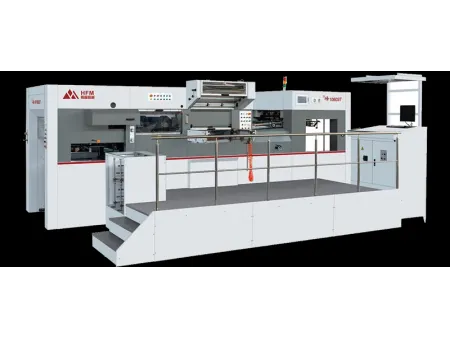

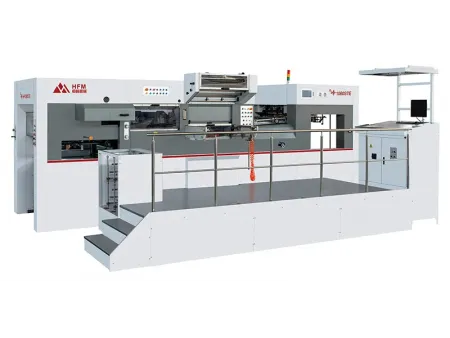

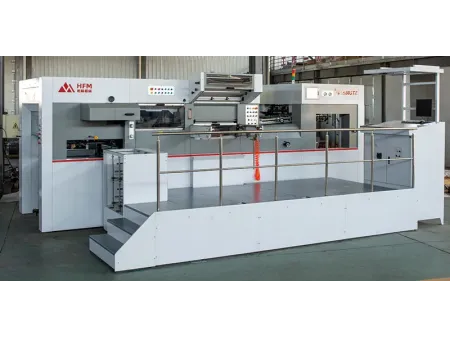

Máquina de corte e vinco plana automática com hot stamping (até 700 ton)
Solicite uma cotação
- Tamanho máximo de corte (C×L) 1055×750 mm
- Espessura da placa corrugada ≤4mm
- Velocidade máxima 7500 folhas/hora
- Pressão máxima de trabalho 600 toneladas
A máquina automática de corte e vinco hot stamping HFM integra perfeitamente o corte pesado com a estampagem em folha metálica de alta qualidade. Primeiro, ela imprime desenhos metálicos complexos na superfície de materiais espessos e rígidos e, em seguida, utiliza alta pressão para concluir o processo de corte. Esta máquina desempenha um papel crucial na produção de caixas de presente de alta qualidade e embalagens de joias de luxo, criando produtos que são bonitos e robustos.
Desenvolvida ao longo de anos de design e inovação, esta máquina oferece recursos de estampagem longitudinal e transversal. É amplamente utilizada na indústria de embalagens, particularmente para corte, estampagem, vinco e gravação a frio de caixas, caixas e etiquetas. Ela pode lidar com vários materiais impressos de alta qualidade, como maços de cigarros, caixas de vinho, caixas para presentes, embalagens de pequenos eletrodomésticos e caixas de cosméticos. Ela suporta estampagem padrão e holográfica antifalsificação, alcançando um forte efeito tridimensional e resultados de impressão requintados.
Especificações Desenhos dimensionais

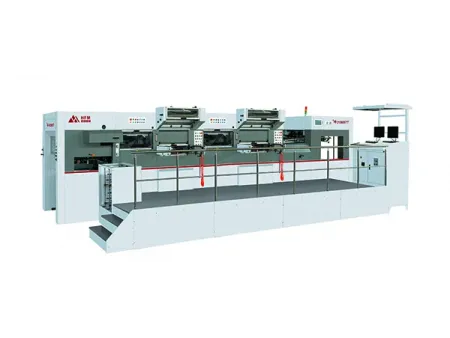

Este modelo apresenta um design de estação dupla e está equipado com um sistema servo de alimentação de folha holográfica longitudinal de 5 eixos, que aumenta a velocidade de estampagem e aumenta a produtividade.
Para obter desenhos dimensionais detalhados de nossas máquinas, consulte o número do modelo específico. Oferecemos uma variedade de tamanhos para atender às suas necessidades de produção:

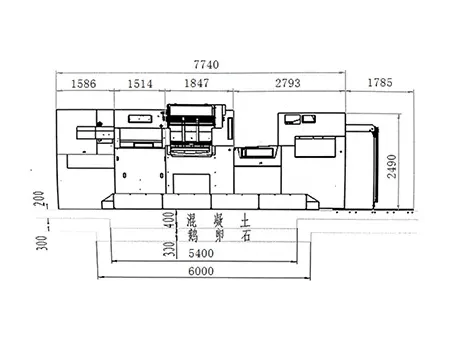

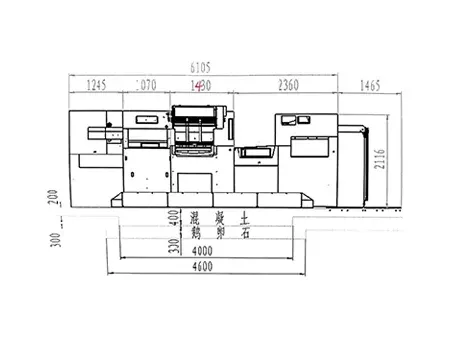

- Desenho dimensional 1060
- Desenho dimensional 1450
Materiais aplicáveis

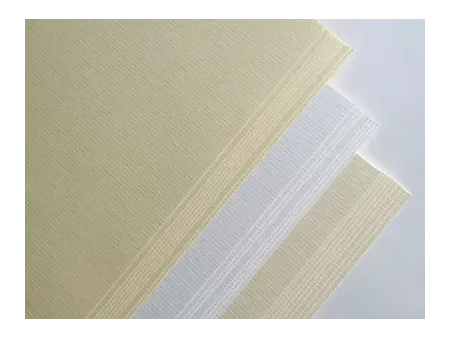

- Papelão

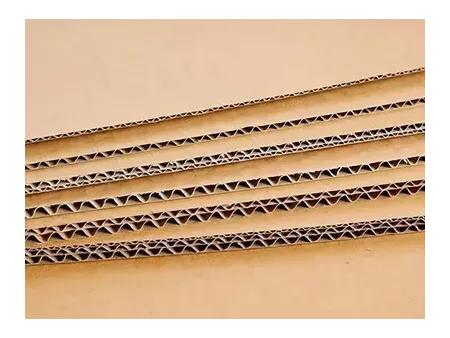

- Papelão corrugado

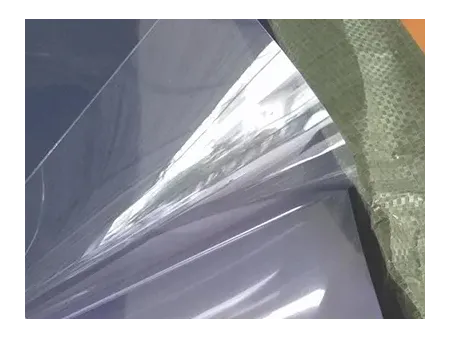

- Folha PVC
- Papelão branco
Utilização
Esta máquina é ideal para a produção de caixas de cosméticos, caixas de cigarros, caixas de vinho, caixas de chá, embalagens farmacêuticas, embalagens de alimentos, caixas de presente e caixas para pequenos eletrodomésticos. Funções principais
-
- Bloqueio rápido pneumático para corte e vinco Alcança um bloqueio rápido através de dispositivos pneumáticos, garantindo estabilidade e precisão durante os processos de corte e vinco e estampagem em folha metálica.
-
- Alimentação e recolha contínuas de folhas Permite a alimentação e recolha contínuas e automáticas de folhas para maximizar a eficiência da produção e minimizar o tempo de inatividade.
-
- Amostragem pneumática Facilita a verificação de amostras em tempo real durante a produção sem interromper o processo, garantindo uma qualidade consistente do produto.
-
- Ajuste elétrico da pressão Ajusta automaticamente a pressão para cada operação com base no material, garantindo um corte e estampagem precisos.
-
- Função de estampagem rápida Suporta estampagem em alta velocidade, tornando-a particularmente adequada para produção em grande escala.
-
- Sistema de lubrificação automático Garante o funcionamento suave de todas as peças móveis, reduzindo o atrito e prolongando a vida útil do equipamento.
-
- Automação completa Integra os processos de alimentação de folhas, corte, estampagem e coleta de folhas em um fluxo de trabalho totalmente automatizado.
-
- Detecção automática de falhas e amostragem ininterrupta Mantém a operação contínua, detectando erros automaticamente e permitindo a amostragem sem interrupção.
-
- Alta pressão de corte com alinhamento preciso Garante uma produção de alta qualidade com excelente precisão de registro.
-
- Segurança aprimorada: Possui embreagens pneumáticas, dispositivos de frenagem e vários sistemas de detecção de segurança para proteger os operadores e o equipamento.
-
- Qualidade superior hot stamping Produz padrões e textos em folha metálica com forte tridimensionalidade e bordas nítidas e claras — ideal para embalagens de alta qualidade, onde a aparência é fundamental.
Configurações
- Alimentador
Equipado com um cabeçote alimentador de alta precisão com quatro sucções e cinco alimentações, este sistema se adapta a papéis finos, cartões e papelão ondulado, garantindo uma alimentação consistente mesmo em altas velocidades. Um mecanismo de pré-alimentação do tipo pórtico alterna entre as mesas de alimentação principal e auxiliar para permitir uma produção contínua e ininterrupta.

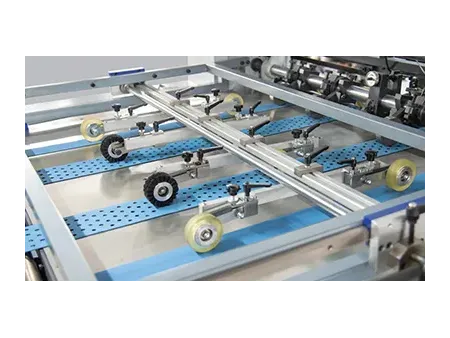

- Estrutura de alimentação
Utiliza um sistema lateral push-pull de dupla finalidade para um posicionamento estável da folha em altas velocidades. As rodas de alimentação rapidamente ajustáveis melhoram ainda mais a eficiência do trabalho. Um sistema de alimentação a vácuo opcional pode ser adicionado para maior estabilidade ao processar papel fino.
- Mecanismo de microajuste

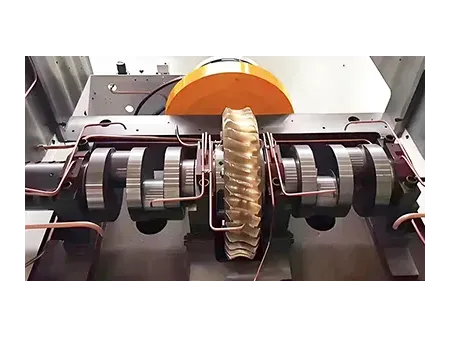

Possui um mecanismo de microajuste com placa de aço que facilita o alinhamento rápido do molde inferior, aumentando assim a eficiência da produção e garantindo um corte preciso.
- Unidade de estampagem/corte com molde
Incorpora uma placa alveolar de ferro fundido resistente à deformação e ao calor e um sistema de ajuste de pressão com parafuso de esfera sem folgas. Com 20 zonas de aquecimento controladas independentemente, a unidade mantém uma resposta de temperatura uniforme e rápida para garantir um desempenho ideal de estampagem e corte com molde.
- Sistema de alimentação longitudinal de folhas
Emprega um sistema de alimentação de folha de alta posição de três eixos com um suporte de folha extensível e retrátil para substituição rápida da folha. Um sistema de alimentação de folha servo de dois eixos, completo com um sistema de detecção de rasgos, garante o fornecimento contínuo e preciso da folha.
- Sistema de rebobinagem longitudinal de folha de alumínio
Possui um sistema externo de coleta longitudinal por rolos, projetado para facilitar a recuperação eficiente de resíduos e a reutilização da folha de alumínio.

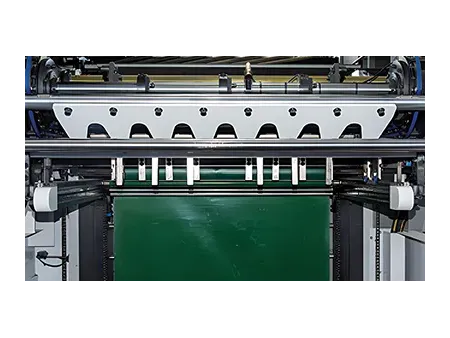

- Estação de entrega

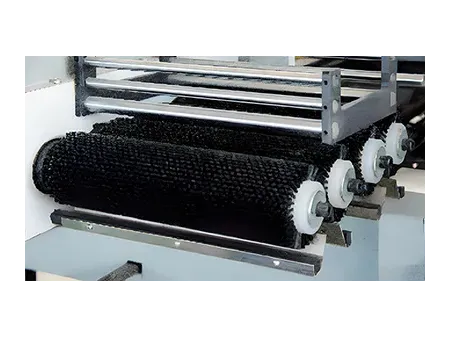

Utiliza uma escova e um sistema de sopro de ar traseiro para manter o alinhamento estável das folhas. Está equipada com um sistema de coleta auxiliar elétrico para produção contínua e uma função de amostragem pneumática para verificações de qualidade em tempo real. Um recurso opcional de contagem e marcação (inserção de abas) está disponível para aumentar a eficiência operacional.
- Sistema de controle de estampagem de folha metálica

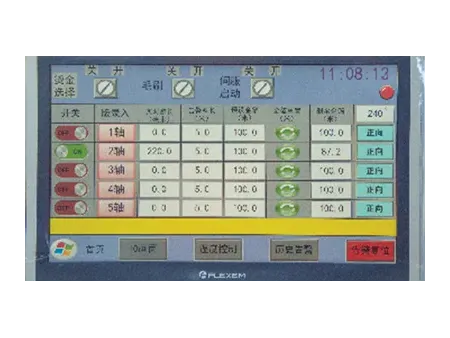

Um sistema de computação inteligente calcula automaticamente esquemas de pulos de etapas para diferentes produtos, a fim de maximizar a economia de folha de alumínio e garantir uma qualidade consistente de estampagem.
Consumíveis
Para manter o desempenho ideal e a longevidade da sua máquina, recomendamos o uso de consumíveis HFM originais. Oferecemos uma gama completa de peças de reposição de alta qualidade: pino de remoção, placa deslizante, bloco de travamento do pino inferior, roda de borracha, correia dentada, roda de escova, barra de fixação, fixador móvel.
