Ponte rolante com garra

Solicite uma cotação

Sobre nós: http://cranes-lifting.com

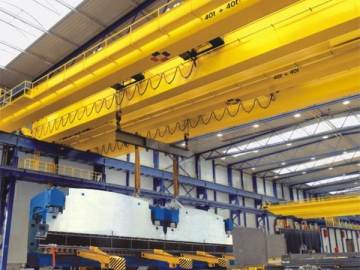

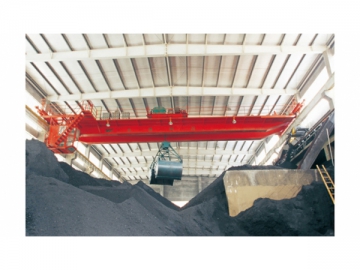

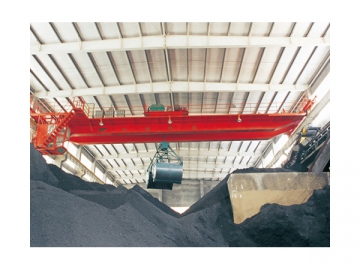

A nossa ponte rolante com garra é designada para elevação e transporte de carga a granel em várias fábricas e minas. Ela é composta principalmente por viga de caixa, talha de trolley com caçamba de garra, cabeceira, cabine e sistema de controle elétrico. Exceto no mecanismo de elevação, esta ponte rolante com garra é basicamente a mesmo que a ponte rolante com gancho. Todos os mecanismos do equipamento para manuseio de granel são operados na cabine. Pode-se entrar na cabine pela extremidade e pela parte lateral. Saiba mais sobre a ponte rolante a partir das seguintes tabelas de especificações.

Especificação da ponte rolante

Capacidade de elevação	T	5-50
Extensão	m	10.5~31.5 (Extensível)
Altura de elevação	m	12-16 (Extensível)
Método de operação	Controle ba cabine	Cabine do condutor com visão ampla, vidro temperado, assentos projetados ergonomicamente e fácil operação
	Controle remoto / pingente	Fácil operação, sem ter que subir; não exige motorista profissional
Fornecimento de energia	AC	3-Phase A.C. 50HZ 380V
Classificação		A6-A8
Mecanismo de elevação		O design modular de motor, ventilador, redutor e cabo de aço, excelente flexibilidade, isento de manutenção
Peças elétricas principais		Schneider ou Siemens ( Opcional )
Dispositivos de proteção de sobrecarga		Came rotativo, 4-passos ajustáveis, reinicialização automática, altura ajustável, controle preciso de sequência de fase
Interruptor de limite de deslocamento de guindaste		Anti-colisão mecânica, sensoriamento IR
Peças de estrutura de aço		Peças de estrutura da ponte rolante com garra são designadas e fabricadas de forma independente pela Zhonggong; tecnologia de ponta e força de fabricação garantem a qualidade
Motor		Motor de frequência variável padrão da Siemens ou motor de marca de alta qualidade na China (opcional)
Sistema de controle elétrico		Controle de frequência variável, PLC , interface homem-máquina (opcional)
Redutor		Melhores marcas na China ou marcas estrangeiras como SEW, Flanders, etc.
Cabo de aço		Cabo de aço com núcleo de fibra de alta resistência ou núcleo de aço
Freio		Marca chinesa de alta qualidade ou opcional
Carretel de cabo de aço		Carretel soldados, laminados de placas de aço; peso leve, estrutura simples e alta intensidade
Roda e peça de usinagem		Projetados e fabricados por nós mesmos, com garantia de qualidade.
Caçamba com garra		Vários tipos de caçamba com garras, incluindo tipo para trabalhos pesados e leves; adequado para uso em minas, indústria química, siderúrgica e muitas outras indústrias

Parâmetros técnicos da ponte rolante com garra (capacidade de 5-50t)
1.Ponte rolante com garra com capacidade de carga de 5T

Capacidade de elevação	Extensão	Capacidade de trabalho em nível pesado										Dimensões principais																Caçamba com garra					Pista
		Altura de elevação	Velocidade			Motor			Peso		Pressão máxima da roda	Ba	Bx	B	H	L1	L2	L3	H1	H2	H3	H4	H5	h	h1	S1	S2	a	L	b	m³	t/m³	43kg /m
	s		Elevação	Deslocamento de Trolley	Deslocamento de guindaste	Elevação	Deslocamento de Trolley	Deslocamento de guindaste	Trolley	Peso total
T	M		M/min			Modelo			t		KN	mm
5	18	Acima do trilho 10m; Embaixo do trilho 10m	37.80/37.08	49.4	46.9	YZR255M-8/22× 2	YZR160M1-6/5.5	YZR160L-6/11× 2	13.8	86	301.3	9500	2940	11388	17200	7700	9300	10680	14200	760	12977	1000	12662	4200	6500	5000	2500	1544	2340	1126	0.75	2.5-3.3
	22									96.8	346.0					9700	10300	11680			13677		13362			7000	3500	1531	2600	1152	1	2-3
	26									100	352.0																	1381	2600	1452	1.5	1-1.9
	30				34.5					121.3	222.0
	35									126.3	229.0	8000		12388	17240	11700	11800	13180		880	13277		12662			9000	5000	1181	3000	1852	3	0.8-1.0

2)Ponte rolante com garra com capacidade de carga de 10T

Capacidade de elevação	Extensão	Capacidade de trabalho em nível pesado										Dimensões principais																Caçamba com garra					Pista
		Altura de elevação	Velocidade			Motor			Peso		Pressão máxima da roda	Ba	Bx	B	H	L1	L2	L3	H1	H2	H3	H4	H5	h	h1	S1	S2	a	L	b	m³	t/m³	43kg /m
	s		Elevação	Deslocamento de Trolley	Deslocamento de guindaste	Elevação	Deslocamento de Trolley	Deslocamento de guindaste	Trolley	Peso total
T	M		M/min			Modelo			t		KN	mm
10	18	Acima do trilho 10m; Embaixo do trilho 10m	40.92/40.92	46.9	46.9	YZR280M-10/45	YZR160M1-6/5.5	YZR160L-6/11× 2	17.7	116	366.0	9500	3190	11388	18000	7700	9300	10680	15000	760	13577	1000	13262	5000	6470	5000	2500	1502	3200	1460	2	2-3
	22				39.7					142	223.0					9700	10450	11830			13277		13062			7000	3500	1500	3520	1504	2	2.7
	26									146	227.0				18040													1252	3200	1960	3	1-2
	30				34.5					161	258.0
	35									167	266.0	8000		12388	18080	11700	11950	13180		880	12977		13262			9000	5000	1104	3700	2256	6	0.8-1.0

Nota
Dimensões principais do guindaste :
Ba- Extensão da roda da cabeceira
Bx- Extensão da roda do trolley
B- Largura
H- Altura máxima
L1- Comprimento do braço esquerdo
L2- Altura do braço direito
L3- Tamanho externo da estrutura do condutor
H1- Distância entre trilha do guindaste e a trilha do trolley
H2- Altura do amortecedor
H3- Distância a partir do trilho do guindaste para o fundo da viga
H4- Distância a partir do trilho do guindaste para o fundo da garra
H5- Distância a partir do trilho do carrinho para o fundo da garra
h- Altura máxima do carrinho da caçamba
h1- Altura máxima do carrinho da caçamba
S1- Dimensão extrema
S2- Dimensão extrema

Caçamba
a- Distância da garra para a cabine
L- Comprimento depois de aberto
b- Largura
m3- Volume
t/m3- Peso unitário

3) Ponte rolante com garra com capacidade de carga de 10-50T

Capacidade de elevação	Extensão	Dimensões (mm)
		Lx	BQ	Bx	B	H	H1	H2	H3	H4	L1	L2	S1	S2
10	18	7000	9150	2100	11240	14438	12000	11500	--	9400	8750	8750	6500	6500
	22					14499	12050
	26		9228		12528	14738	12300				9750	9750	7500	7500
	30		8500		11990	14688	12250				10500	10500	8000	8000
16	18	7000	9500	2600	10820	14555	12000 12100	10500	--	8400	8000	8000	5500	5500
	22					14655	13250				9000	9000	6500	6500
	26		8500		11980	15810	12000	12000		11000	9500	9500	7500	7500
20/10	18	7000	9500	2600	11550	14555	12100	11000	10500	9400	8000	8000	5500	5500
	22					14655	12000				9000	9000	6500	6500
	26		8500		11990	14547	12622				9500	9500	7500	7500
	30				11748	15181	12800
	35					15358	12800
30/10	22	7000	8500	2600	11748	16003	13200	12000	11500	10000	9500	9500	7000	7000
	26
36/16	26	7000	8500	2600	11042	16270	13300	12000	11500	11000	10500	10500	7500	7500
	30
50/10	32	7000	8500	3100	12918		14200	13000	12000	11260	14000	14000	11000	11000
