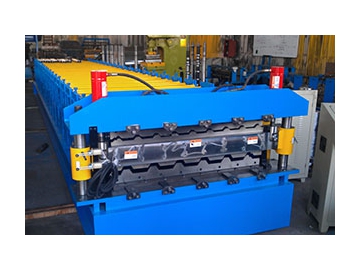

Máquina para fabricação de chapa de dupla camada
Bohai é um fabricante de Máquina para fabricação de chapa de dupla camada localizada na cidade de Yingkou. Com 10 anos de experiência nesta érea, Bohai é capaz de oferecer Máquina formadora de telhado curvo de aço, Projeto de telhado curvo de aço BH-span, Máquina formadora de silo de aço tipo espiral SM-40 e Bobinas de aço coloridas para sua escolha . Você está convidado a contactar-nos para obter mais informações sobre nossa Máquina para fabricação de chapa de dupla camada.

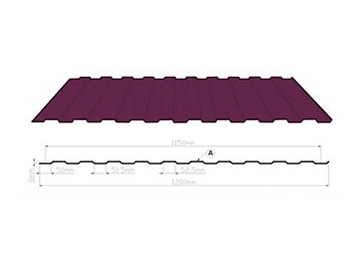

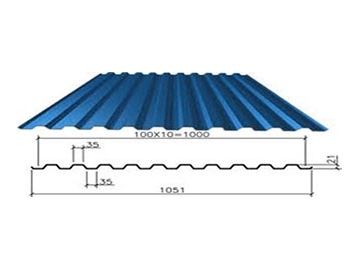

Desenho do perfil Parâmetros principais
1.Besbobinador, operação manual, Desbobinamento passivo
2.Carregamento do desbobinador : 5 T
3.Estrutura da máquina: Soldada com viga de aço 350H
4.Espessura de parede de placas : 16mm
5.Forma de alimentação de perfilagem : rolo de alimentação lateral
6.Tipo de perfiladeira : Placas e corrente de transmissão
7.Diâmetro do eixo ￠75mm
8.Corrente : 16A fila única
9.Potência do motor de perfiladeira: 5.5KW
10.Linha de velocidade da perfiladeira: 18 m/min
11.Passos de perfilagem : 16/14
12.Material do rolo : aço forjado 45#
13.Espessura do cromo no rolo: 0.05mm 14. Motor de estação hidráulica: 4 KW
15. Bomba de óleo de estação hidráulica: Bomba de engrenagem
16. Forma de corte : antes do corte / depois do formato hidráulico
17. Material de lâmina de corte: Cr12
18. Tratamento a quente de lâmina de corte: HRC58℃-60℃
19. Espessura do rolo: 0.3-0.8 mm
20. Largura de alimentação: 1250mm
21. Precisão de corte em comprimento: ±2mm
22. Trocador de frequência: Tricristal
23. Computador adota PLC: Panasonic
24. Painel de operação por computador adota tela tátil
25. Voltagem: 380V/50HZ, 3 phase
26. A máquina adota frequência de controle PLC: 6.8 M x 1.7 M x 1.5 M

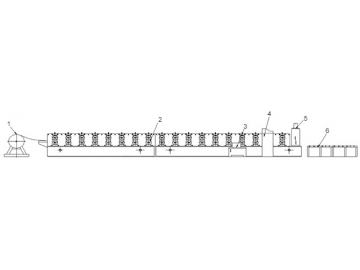

Processo tecnológico
Desbobinamento passivo → Guia e alimentação do material → Perfilagem → Corte em comprimento → Painel de saída
1. Desbobinador
2. Perfiladeira de dupla camada
3. Estação hidráulica
4.Gabinete de controle PLC
5.Equipamento de corte de perfilagem hidráulica
6.Terminal de descarga
Configuração do equipamento
Desbobinador manual (5t), perfiladeira de dupla camada, estação hidráulica, gabinete de controle PLC, equipamento de corte de perfilagem hidráulica, terminal de descarga
Características
Esta máquina formadora de rolos de dupla camada exerce um desempenho indo de encontro aos padrões internacionais. Suporta desenho personalizado e fabrico baseado nos requisitos dos clientes. Mais ainda, nós oferecemos excelente serviço pós-venda para os utilizadores e podemos ajudar os utilizadores na instalação, ajuste e manutenção do produto.
