Perfiladeira de mezanino metálico
Principais parâmetros técnicos
1.Desbobinador: abertura passiva da bobina, expansão manual
2.Capacidade do desbobinador : 5T
3.Estrutura da máquina: Solda de feixe de flange
4.Forma de guia de alimentação: Tipo rolo natural
5.Forma da máquina: Transmissão por corrente (20A, duas filas )
6.Diâmetro do eixo principal: Ø90mm
7.Potência do motor principal: 22kw
8.Velocidade de trabalho: 0-15 m/min (não inclui tempo de corte)
9.Estação de rolo:28 passos
10.Material do rolo: aço NO.45, revestimento de cromo
11.Superfície do rolo revestido a cromo duro: 0.05mm
12.Material do eixo: aço número 45, refinamento térmico
13.Potência do motor hidráulico: 5.5kw
14.Pressão de estação hidráulica: 20Mpa
15.Bomba de óleo da estação hidráulica: bomba de engrenagem
16.Equipamento de corte: Guilhotina hidráulica
17.Material da lâmina de corte: Cr12Mov
18.Rigidez da têmpera : HRC58℃-60℃
19.Espessura do material: 0.7 -1.6mm
20.Largura de alimentação: 1250mm
21.Tolerância de comprimento: ±2mm
22.Sistema de controle: controle de frequência PLC
23.PLC: Panasonic
24.Codificador: Omron
25.Dimensão: 15500×1400×1300(mm)

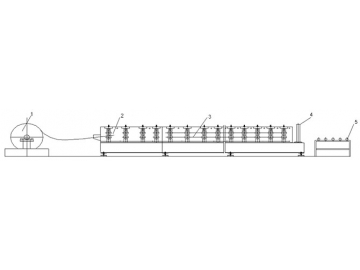

Processo de trabalho
Abertura passiva da bobina → Painel de alimentação com guia→ Perfilagem → Corte com comprimento fixo→ Saída com suporte
1. Dispositivo do material de alimentação
2. Alimentação

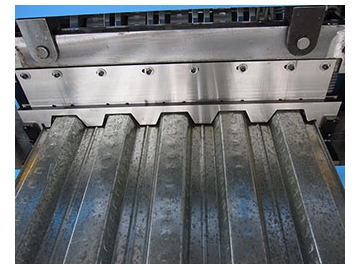

3. Perfilagem hidráulica
4. Corte hidráulico
5. Dispositivo de descarga
Equipamentos
Desbobinador passivo (5T); Perfiladeira; Corte hidráulico; Estação hidráulica; PLC Gabinete de controle por computador ; mesa de acabamento
